Druckfeder D-288Z-32 Federstahl Ø 3 x 25 x 63 mm

Staffelpreise - Druckfeder D-288Z-32

Bestellmenge Einzelpreis [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Druckfeder Kaufen

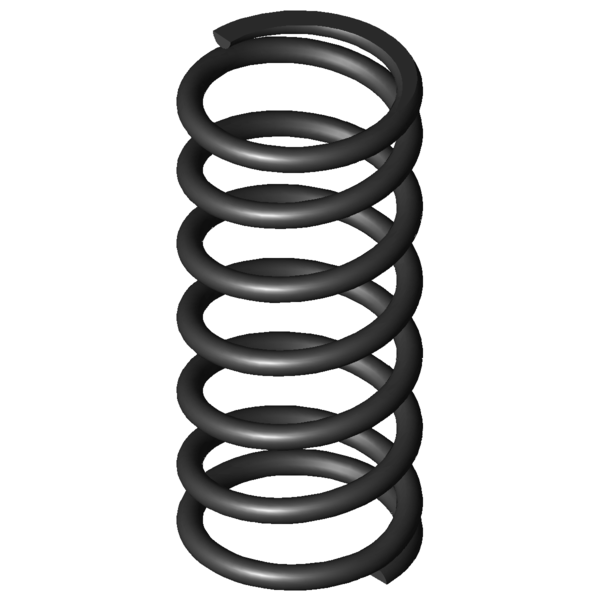

Produktbild Druckfeder D-288Z-32
Produktbild Druckfeder D-288Z-32
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-288Z-32

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 25 mm Mittlerer Windungsdurchmesser
De 28 mm Äußerer Windungsdurchmesser
Dd 21,2 mm Dorndurchmesser
Dh 29,1 mm Hülsendurchmesser
L0 63 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 356,541 N Höchstkraft der Feder
Ln 25,87 mm Kleinste Länge der Feder
sn 37,13 mm Größter Federweg bei statischer Belastung
Fndyn 334,156 N Dynamische Höchstkraft
Lndyn 28,2 mm Kleinste Länge dynamische Belastung
shdyn 13,06 mm Größter Federweg dynamische Belastung
S 10,909 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 9,602 N/mm Federrate
Gewicht 32,9127 g Gewicht des Artikels
Fntol 18,97 N (+/-) Toleranz für statische Höchstkraft
Fndtol 18,73 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,45 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,42 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe M - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-288Z-32 Federstahl Ø 3 x 25 x 63 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-288Z-32 Federstahl Ø 3 x 25 x 63 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-288Z-32 Federstahl Ø 3 x 25 x 63 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-288Z-32 Federstahl Ø 3 x 25 x 63 mm

Kraft-Weg-Berechnung Druckfeder D-288Z-32

Anfrageformular Druckfeder D-288Z-32 Federstahl Ø 3 x 25 x 63 mm

Anfrageformular Druckfeder D-288Z-32

Ähnliche Druckfedern im Umfeld der Druckfeder D-288Z-32 Federstahl Ø 3 x 25 x 63 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-288Z-32 EN 10270-1 3 28 63 356,541 25,87 37,13 5,5 9,602 100,0 | 100,0 | 100,0 | 100,0
VD-288Z-32 1.4310 3 28 63 306,232 25,87 37,13 5,5 8,247 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-207JM 26,5 68,9 0,6 EN 10270-1 32,04 15,51 53,39 41,4 | 78,7 | 39,3 | 6,2
D-207S 23,6 60 0,738 EN 10270-1 28,017 22,02 37,98 46,0 | 77,6 | 52,8 | 7,7
D-206A 24 60,9 0,969 EN 10270-1 49,204 10,11 50,79 43,3 | 76,3 | 43,5 | 10,1
D-207L 28 68,5 1,037 EN 10270-1 58,942 11,65 56,85 44,5 | 81,8 | 40,9 | 10,8
D-207K-01 28 55 1,037 EN 10270-1 44,946 11,65 43,35 46,7 | 80,2 | 49,1 | 10,8
D-232F 30 69,1 1,363 EN 10270-1 76,642 12,85 56,25 46,5 | 81,5 | 43,8 | 14,2
D-239A-02 25 62,5 2,436 EN 10270-1 107,706 18,28 44,22 55,8 | 85,1 | 57,1 | 25,4
D-239A-03 25 63 2,977 EN 10270-1 136,053 17,3 45,7 58,7 | 85,3 | 59,7 | 31,0
D-235 27 58 2,981 EN 10270-1 125,184 16 42 59,3 | 85,1 | 61,8 | 31,0
D-268C 31 69 3,126 EN 10270-1 144,385 22,81 46,19 60,4 | 88,3 | 60,4 | 32,6
D-270 27,5 74,5 4,631 EN 10270-1 233,849 24 50,5 68,8 | 88,7 | 69,6 | 48,2
D-288M 30 70,7 5,658 EN 10270-1 260,136 24,72 45,98 75,9 | 91,9 | 76,9 | 58,9
D-298C 33 64 7,339 EN 10270-1 263,853 28,05 35,95 84,7 | 92,3 | 85,4 | 76,4
D-288Z-32 28 63 9,602 EN 10270-1 356,541 25,87 37,13 100,0 | 100,0 | 100,0 | 100,0
D-288Z-42 27 55,1 10,853 EN 10270-1 318,714 25,73 29,37 89,1 | 94,6 | 84,2 | 88,5
D-313J-03 31,6 62,7 11,992 EN 10270-1 331,418 35,06 27,64 84,8 | 90,5 | 83,7 | 80,1
D-300 28,2 63,5 12,43 EN 10270-1 449,094 27,37 36,13 87,7 | 97,4 | 88,3 | 77,3
D-299A 28,2 50,8 12,43 EN 10270-1 291,228 27,37 23,43 80,3 | 91,2 | 72,4 | 77,3
D-305A 23,2 61 15,709 EN 10270-1 362,67 37,91 23,09 77,5 | 91,1 | 80,2 | 61,1
D-313J-07 28,6 56 19,911 EN 10270-1 509,479 30,41 25,59 69,2 | 90,0 | 69,5 | 48,2
D-313L-01 25 63,5 20,541 EN 10270-1 431,728 42,48 21,02 69,0 | 90,6 | 69,6 | 46,8
D-329B-01 30 70 22,828 EN 10270-1 724,851 38,25 31,75 65,2 | 86,1 | 67,3 | 42,1
D-313L-02 25 57 24,942 EN 10270-1 517,412 36,26 20,74 62,9 | 87,7 | 62,4 | 38,5
D-331 29 60,5 30,348 EN 10270-1 819,718 33,49 27,01 59,7 | 89,2 | 58,1 | 31,6
D-339P 32 60,4 36,522 EN 10270-1 832,288 37,61 22,79 53,9 | 83,3 | 52,1 | 26,3
D-336A 24 65 38,353 EN 10270-1 702,818 46,68 18,33 53,7 | 85,9 | 50,0 | 25,0
D-339R-10 27 70 48,9 EN 10270-1 1105,598 47,39 22,61 50,2 | 84,4 | 46,6 | 19,6
D-361 30 60 74,091 EN 10270-1 1386,889 41,28 18,72 44,6 | 82,9 | 38,1 | 13,0
D-365RA 28 66 118,854 EN 10270-1 902,341 58,41 7,59 40,4 | 83,0 | 30,0 | 8,1
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202081; Druckfeder D-288Z-32

Ursprungsland: DE, German; Druckfeder D-288Z-32
