Druckfeder D-331 Federstahl Ø 4 x 25 x 60,5 mm

Staffelpreise - Druckfeder D-331

Bestellmenge Einzelpreis [EUR]
1 12,3700 EUR
2 9,8500 EUR
3 5,1300 EUR
7 3,0500 EUR
17 1,6600 EUR
37 1,3900 EUR
75 1,3700 EUR
125 1,3384 EUR
175 1,3339 EUR
250 1,2834 EUR
350 1,2456 EUR

Druckfeder Kaufen

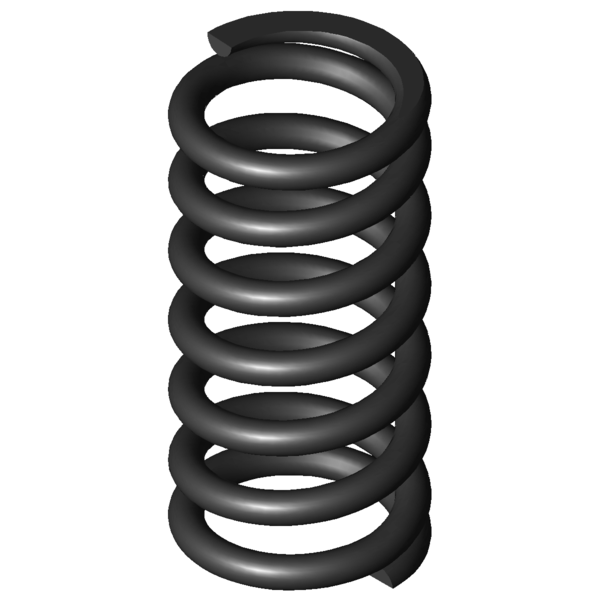

Produktbild Druckfeder D-331
Produktbild Druckfeder D-331
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-331

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 4 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 25 mm Mittlerer Windungsdurchmesser
De 29 mm Äußerer Windungsdurchmesser
Dd 20,3 mm Dorndurchmesser
Dh 30 mm Hülsendurchmesser
L0 60,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 819,718 N Höchstkraft der Feder
Ln 33,49 mm Kleinste Länge der Feder
sn 27,01 mm Größter Federweg bei statischer Belastung
Fndyn 713,169 N Dynamische Höchstkraft
Lndyn 37 mm Kleinste Länge dynamische Belastung
shdyn 8,75 mm Größter Federweg dynamische Belastung
S 10,273 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 30,348 N/mm Federrate
Gewicht 58,5115 g Gewicht des Artikels
Fntol 48,17 N (+/-) Toleranz für statische Höchstkraft
Fndtol 47,37 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,18 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AA - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-331 Federstahl Ø 4 x 25 x 60,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-331 Federstahl Ø 4 x 25 x 60,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-331 Federstahl Ø 4 x 25 x 60,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-331 Federstahl Ø 4 x 25 x 60,5 mm

Kraft-Weg-Berechnung Druckfeder D-331

Anfrageformular Druckfeder D-331 Federstahl Ø 4 x 25 x 60,5 mm

Anfrageformular Druckfeder D-331

Ähnliche Druckfedern im Umfeld der Druckfeder D-331 Federstahl Ø 4 x 25 x 60,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-331 EN 10270-1 4 29 60,5 819,718 33,49 27,01 5,5 30,348 100,0 | 100,0 | 100,0 | 100,0
VD-331 1.4310 4 29 60,5 704,052 33,49 27,01 5,5 26,065 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-263K 24 59,1 4,188 EN 10270-1 165,885 19,49 39,61 45,5 | 78,5 | 44,2 | 13,8
D-288M 30 70,7 5,658 EN 10270-1 260,136 24,72 45,98 49,3 | 84,1 | 45,2 | 18,6
D-298C 33 64 7,339 EN 10270-1 263,853 28,05 35,95 55,1 | 87,5 | 53,7 | 24,2
D-288Z-32 28 63 9,602 EN 10270-1 356,541 25,87 37,13 59,7 | 89,2 | 58,1 | 31,6
D-288Z-42 27 55,1 10,853 EN 10270-1 318,714 25,73 29,37 62,5 | 86,4 | 65,4 | 35,8
D-313J-03 31,6 62,7 11,992 EN 10270-1 331,418 35,06 27,64 67,1 | 92,8 | 69,1 | 39,5
D-300 28,2 63,5 12,43 EN 10270-1 449,094 27,37 36,13 65,5 | 90,8 | 64,8 | 41,0
D-299A 28,2 50,8 12,43 EN 10270-1 291,228 27,37 23,43 63,1 | 87,1 | 61,1 | 41,0
D-313J-02 31,6 53,9 14,172 EN 10270-1 327,711 30,78 23,12 66,6 | 90,3 | 62,8 | 46,7
D-305A 23,2 61 15,709 EN 10270-1 362,67 37,91 23,09 67,7 | 86,4 | 64,9 | 51,8
D-313J-07 28,6 56 19,911 EN 10270-1 509,479 30,41 25,59 79,3 | 93,7 | 78,4 | 65,6
D-313L-01 25 63,5 20,541 EN 10270-1 431,728 42,48 21,02 74,5 | 90,5 | 65,2 | 67,7
D-329B-01 30 70 22,828 EN 10270-1 724,851 38,25 31,75 85,4 | 94,4 | 86,7 | 75,2
D-313L-02 25 57 24,942 EN 10270-1 517,412 36,26 20,74 80,8 | 90,1 | 70,0 | 82,2
D-331 29 60,5 30,348 EN 10270-1 819,718 33,49 27,01 100,0 | 100,0 | 100,0 | 100,0
D-339P 32 60,4 36,522 EN 10270-1 832,288 37,61 22,79 89,2 | 93,1 | 91,4 | 83,1
D-361 30 60 74,091 EN 10270-1 1386,889 41,28 18,72 65,7 | 91,9 | 64,2 | 41,0
D-360A 30 50 74,091 EN 10270-1 645,98 41,28 8,72 61,0 | 86,4 | 55,5 | 41,0
D-365RA 28 66 118,854 EN 10270-1 902,341 58,41 7,59 57,2 | 86,5 | 59,5 | 25,5
D-364P 28 55,5 148,802 EN 10270-1 1557,304 45,03 10,47 51,0 | 87,0 | 45,7 | 20,4
D-389R-01 27,8 70 453,021 EN 10270-1 4187,614 60,76 9,24 37,8 | 79,8 | 26,9 | 6,7
Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202081; Druckfeder D-331

Ursprungsland: DE, German; Druckfeder D-331
