Druckfeder D-313J-02 Federstahl Ø 3,6 x 28 x 53,9 mm

Staffelpreise - Druckfeder D-313J-02

Bestellmenge Einzelpreis [EUR]
1 12,3700 EUR
2 9,8500 EUR
3 5,1300 EUR
7 3,0500 EUR
17 1,6600 EUR
37 1,3900 EUR
75 1,3700 EUR
125 1,3384 EUR
175 1,3339 EUR
250 1,2834 EUR
350 1,2456 EUR

Druckfeder Kaufen

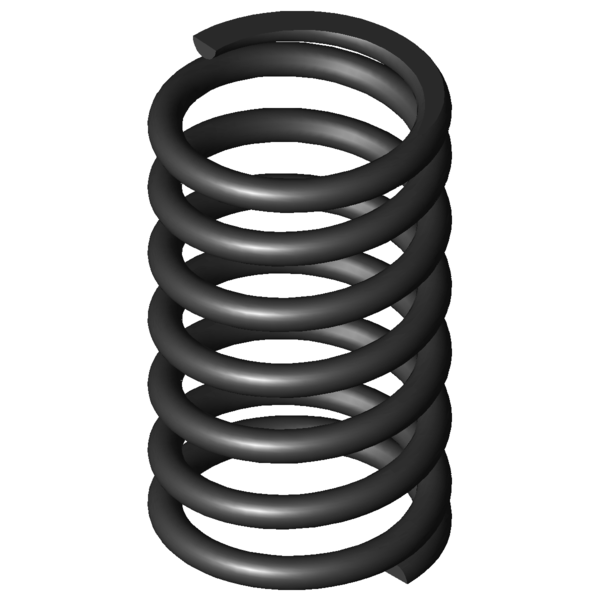

Produktbild Druckfeder D-313J-02
Produktbild Druckfeder D-313J-02
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-313J-02

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,6 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 28 mm Mittlerer Windungsdurchmesser
De 31,6 mm Äußerer Windungsdurchmesser
Dd 23,6 mm Dorndurchmesser
Dh 32,6 mm Hülsendurchmesser
L0 53,9 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 327,711 N Höchstkraft der Feder
Ln 30,78 mm Kleinste Länge der Feder
sn 23,12 mm Größter Federweg bei statischer Belastung
Fndyn 300,878 N Dynamische Höchstkraft
Lndyn 32,67 mm Kleinste Länge dynamische Belastung
shdyn 18,18 mm Größter Federweg dynamische Belastung
S 9,145 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 14,172 N/mm Federrate
Gewicht 53,0817 g Gewicht des Artikels
Fntol 25,38 N (+/-) Toleranz für statische Höchstkraft
Fndtol 24,98 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,4 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,44 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AA - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-313J-02 Federstahl Ø 3,6 x 28 x 53,9 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-313J-02 Federstahl Ø 3,6 x 28 x 53,9 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-313J-02 Federstahl Ø 3,6 x 28 x 53,9 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-313J-02 Federstahl Ø 3,6 x 28 x 53,9 mm

Kraft-Weg-Berechnung Druckfeder D-313J-02

Anfrageformular Druckfeder D-313J-02 Federstahl Ø 3,6 x 28 x 53,9 mm

Anfrageformular Druckfeder D-313J-02

Ähnliche Druckfedern im Umfeld der Druckfeder D-313J-02 Federstahl Ø 3,6 x 28 x 53,9 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-313J-02 EN 10270-1 3,6 31,6 53,9 327,711 30,78 23,12 5,5 14,172 100,0 | 100,0 | 100,0 | 100,0
VD-313J-02 1.4310 3,6 31,6 53,9 281,47 30,78 23,12 5,5 12,173 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-234L 30 50 2,122 EN 10270-1 76,888 13,76 36,24 46,6 | 81,1 | 43,6 | 15,0
D-235 27 58 2,981 EN 10270-1 125,184 16 42 48,5 | 78,0 | 46,6 | 21,0
D-268B 31 45 4,912 EN 10270-1 140,813 16,33 28,67 60,0 | 83,7 | 61,8 | 34,7
D-288K-11 33 50 5,684 EN 10270-1 171,22 19,87 30,13 64,4 | 88,8 | 64,5 | 40,1
D-288Z-11 37 57,4 5,999 EN 10270-1 226,908 19,57 37,83 65,0 | 87,5 | 65,2 | 42,3
D-269 27,5 49 7,277 EN 10270-1 234,313 16,8 32,2 68,5 | 82,5 | 71,7 | 51,3
D-298C 33 64 7,339 EN 10270-1 263,853 28,05 35,95 71,3 | 89,6 | 72,4 | 51,8
D-288Z-20 33 48,3 8,732 EN 10270-1 254,76 19,13 29,18 76,5 | 89,6 | 78,5 | 61,6
D-288L 30 47 8,89 EN 10270-1 259,893 17,77 29,23 76,2 | 86,6 | 79,2 | 62,7
D-294 35,2 58,5 9,314 EN 10270-1 354,874 20,4 38,1 77,5 | 90,3 | 76,5 | 65,7
D-288Z-42 27 55,1 10,853 EN 10270-1 318,714 25,73 29,37 84,5 | 88,9 | 88,0 | 76,6
D-298B 33 43 11,533 EN 10270-1 263,223 20,18 22,82 86,3 | 88,1 | 89,5 | 81,4
D-313J-03 31,6 62,7 11,992 EN 10270-1 331,418 35,06 27,64 90,4 | 95,3 | 91,3 | 84,6
D-299A 28,2 50,8 12,43 EN 10270-1 291,228 27,37 23,43 90,8 | 90,8 | 93,8 | 87,7
D-313J-02 31,6 53,9 14,172 EN 10270-1 327,711 30,78 23,12 100,0 | 100,0 | 100,0 | 100,0
D-325A 36 61 14,471 EN 10270-1 386,199 34,31 26,69 90,8 | 88,7 | 85,7 | 98,0
D-313J-07 28,6 56 19,911 EN 10270-1 509,479 30,41 25,59 81,4 | 95,6 | 77,3 | 71,2
D-325 36 53,5 22,74 EN 10270-1 653,91 24,74 28,76 73,3 | 92,3 | 65,3 | 62,3
D-313L-02 25 57 24,942 EN 10270-1 517,412 36,26 20,74 74,9 | 91,2 | 76,5 | 56,8
D-331 29 60,5 30,348 EN 10270-1 819,718 33,49 27,01 66,6 | 90,3 | 62,8 | 46,7
D-339P 32 60,4 36,522 EN 10270-1 832,288 37,61 22,79 65,7 | 89,3 | 69,0 | 38,8
D-355 37 51 55,517 EN 10270-1 1147,813 30,33 20,67 56,2 | 84,0 | 59,0 | 25,5
D-339O 32 41,7 57,392 EN 10270-1 831,766 27,21 14,49 53,7 | 85,4 | 51,0 | 24,7
D-359A-01 34 48 65,267 EN 10270-1 978,405 33,01 14,99 51,8 | 84,7 | 49,2 | 21,7
D-360A 30 50 74,091 EN 10270-1 645,98 41,28 8,72 50,0 | 86,6 | 44,2 | 19,1
D-361 30 60 74,091 EN 10270-1 1386,889 41,28 18,72 52,3 | 85,6 | 52,3 | 19,1
D-364P 28 55,5 148,802 EN 10270-1 1557,304 45,03 10,47 42,1 | 83,7 | 33,2 | 9,5
D-389O 34 48,3 355,059 EN 10270-1 2415,555 41,5 6,8 34,5 | 78,0 | 21,5 | 4,0
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder D-313J-02

Ursprungsland: DE, German; Druckfeder D-313J-02
