Druckfeder D-355 Federstahl Ø 5 x 32 x 51 mm

Staffelpreise - Druckfeder D-355

Bestellmenge Einzelpreis [EUR]
1 12,4800 EUR
2 9,9500 EUR
3 5,4200 EUR
7 3,2800 EUR
17 1,8300 EUR
37 1,5400 EUR
75 1,5100 EUR
125 1,4634 EUR
175 1,4586 EUR
250 1,4345 EUR
350 1,4116 EUR

Druckfeder Kaufen

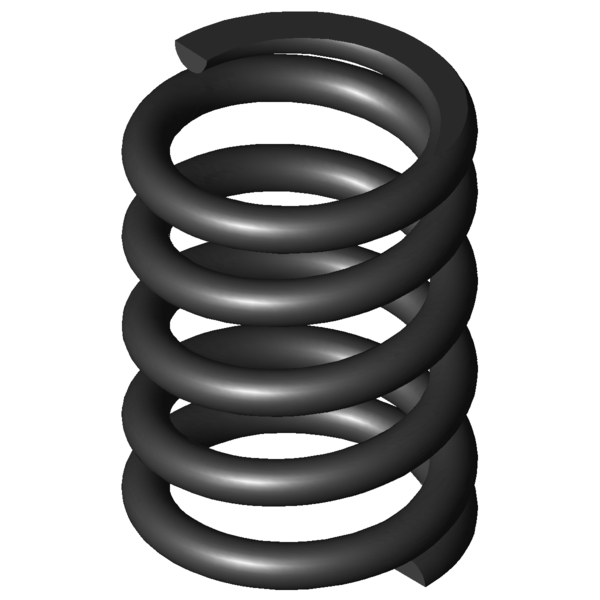

Produktbild Druckfeder D-355
Produktbild Druckfeder D-355
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-355

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 32 mm Mittlerer Windungsdurchmesser
De 37 mm Äußerer Windungsdurchmesser
Dd 26 mm Dorndurchmesser
Dh 38,2 mm Hülsendurchmesser
L0 51 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 1147,813 N Höchstkraft der Feder
Ln 30,33 mm Kleinste Länge der Feder
sn 20,67 mm Größter Federweg bei statischer Belastung
Fndyn 1038,177 N Dynamische Höchstkraft
Lndyn 32,3 mm Kleinste Länge dynamische Belastung
shdyn 7,15 mm Größter Federweg dynamische Belastung
S 13,143 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 55,517 N/mm Federrate
Gewicht 85,8169 g Gewicht des Artikels
Fntol 74,2 N (+/-) Toleranz für statische Höchstkraft
Fndtol 73 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,03 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AB - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-355 Federstahl Ø 5 x 32 x 51 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-355 Federstahl Ø 5 x 32 x 51 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-355 Federstahl Ø 5 x 32 x 51 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-355 Federstahl Ø 5 x 32 x 51 mm

Kraft-Weg-Berechnung Druckfeder D-355

Anfrageformular Druckfeder D-355 Federstahl Ø 5 x 32 x 51 mm

Anfrageformular Druckfeder D-355

Ähnliche Druckfedern im Umfeld der Druckfeder D-355 Federstahl Ø 5 x 32 x 51 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-355 EN 10270-1 5 37 51 1147,813 30,33 20,67 3,5 55,517 100,0 | 100,0 | 100,0 | 100,0
VD-355 1.4310 5 37 51 985,851 30,33 20,67 3,5 47,684 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-288K-11 33 50 5,684 EN 10270-1 171,22 19,87 30,13 44,4 | 81,1 | 41,8 | 10,2
D-288Z-11 37 57,4 5,999 EN 10270-1 226,908 19,57 37,83 43,7 | 83,0 | 37,2 | 10,8
D-288Z-20 33 48,3 8,732 EN 10270-1 254,76 19,13 29,18 47,8 | 81,3 | 46,5 | 15,7
D-288L 30 47 8,89 EN 10270-1 259,893 17,77 29,23 46,4 | 76,4 | 46,7 | 16,0
D-294 35,2 58,5 9,314 EN 10270-1 354,874 20,4 38,1 47,2 | 82,1 | 42,6 | 16,8
D-313F 40 61,7 10,137 EN 10270-1 392,377 22,99 38,71 48,1 | 82,4 | 43,8 | 18,3
D-298B 33 43 11,533 EN 10270-1 263,223 20,18 22,82 52,2 | 79,2 | 56,8 | 20,8
D-299A 28,2 50,8 12,43 EN 10270-1 291,228 27,37 23,43 53,0 | 79,9 | 56,8 | 22,4
D-313J-02 31,6 53,9 14,172 EN 10270-1 327,711 30,78 23,12 56,2 | 84,0 | 59,0 | 25,5
D-325A 36 61 14,471 EN 10270-1 386,199 34,31 26,69 56,2 | 87,0 | 55,5 | 26,1
D-325 36 53,5 22,74 EN 10270-1 653,91 24,74 28,76 65,4 | 90,9 | 64,4 | 40,9
D-324A 36 41 22,74 EN 10270-1 369,661 24,74 16,26 60,8 | 85,9 | 55,4 | 40,9
D-339N-03 41 52 24,545 EN 10270-1 592,036 27,88 24,12 68,5 | 92,8 | 68,6 | 44,2
D-355A 37 63 35,329 EN 10270-1 744,049 41,94 21,06 79,6 | 93,7 | 81,5 | 63,6
D-355 37 51 55,517 EN 10270-1 1147,813 30,33 20,67 100,0 | 100,0 | 100,0 | 100,0
D-359A-01 34 48 65,267 EN 10270-1 978,405 33,01 14,99 86,4 | 95,3 | 78,9 | 85,1
D-360A 30 50 74,091 EN 10270-1 645,98 41,28 8,72 72,4 | 93,0 | 49,2 | 75,0
D-364J-08 42 44 76,683 EN 10270-1 1301,313 27,03 16,97 82,0 | 88,4 | 85,2 | 72,4
D-364K 38 48,6 77,589 EN 10270-1 1196,171 33,18 15,42 83,8 | 94,5 | 85,3 | 71,6
D-364R-02 39 51 96,935 EN 10270-1 1719,492 33,26 17,74 75,8 | 93,7 | 76,3 | 57,3
D-364R-90 39 47 104,969 EN 10270-1 1149,113 36,05 10,95 73,2 | 90,1 | 76,4 | 52,9
D-385 38,3 50 139,93 EN 10270-1 1719,977 37,71 12,29 64,7 | 91,3 | 63,1 | 39,7
D-389A-02 39 51 174,057 EN 10270-1 1912,45 40,01 10,99 59,4 | 89,8 | 56,6 | 31,9
D-414AA 42 53 303,335 EN 10270-1 1650,56 47,56 5,44 49,5 | 82,3 | 47,9 | 18,3
D-389O 34 48,3 355,059 EN 10270-1 2415,555 41,5 6,8 47,3 | 86,0 | 40,2 | 15,6
Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202081; Druckfeder D-355

Ursprungsland: DE, German; Druckfeder D-355
