Druckfeder D-364K Federstahl Ø 5,5 x 32,5 x 48,6 mm

Staffelpreise - Druckfeder D-364K

Bestellmenge Einzelpreis [EUR]
1 12,7100 EUR
2 10,1200 EUR
3 5,6200 EUR
7 3,4700 EUR
17 2,1700 EUR
37 1,8100 EUR
75 1,7400 EUR
125 1,7081 EUR
175 1,7063 EUR
250 1,6746 EUR
350 1,6471 EUR

Druckfeder Kaufen

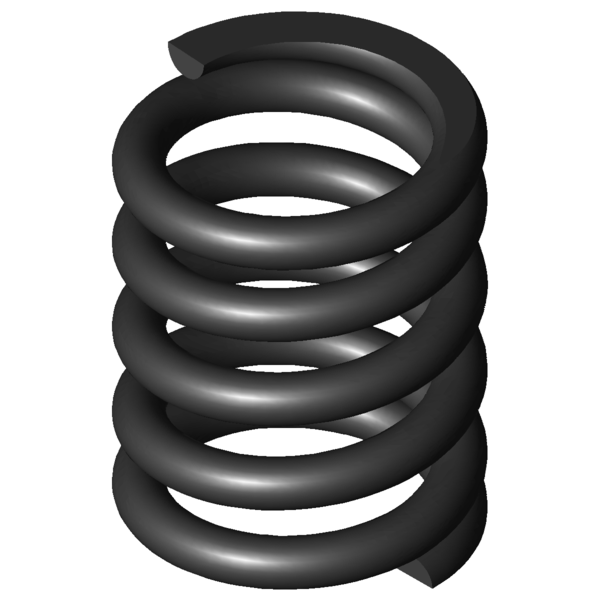

Produktbild Druckfeder D-364K
Produktbild Druckfeder D-364K
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-364K

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 32,5 mm Mittlerer Windungsdurchmesser
De 38 mm Äußerer Windungsdurchmesser
Dd 26 mm Dorndurchmesser
Dh 39,3 mm Hülsendurchmesser
L0 48,6 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 1196,171 N Höchstkraft der Feder
Ln 33,18 mm Kleinste Länge der Feder
sn 15,42 mm Größter Federweg bei statischer Belastung
Fndyn 1082,367 N Dynamische Höchstkraft
Lndyn 34,65 mm Kleinste Länge dynamische Belastung
shdyn 7,57 mm Größter Federweg dynamische Belastung
S 12,314 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 77,589 N/mm Federrate
Gewicht 105,4609 g Gewicht des Artikels
Fntol 96,4 N (+/-) Toleranz für statische Höchstkraft
Fndtol 94,7 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,01 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AC - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-364K Federstahl Ø 5,5 x 32,5 x 48,6 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-364K Federstahl Ø 5,5 x 32,5 x 48,6 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-364K Federstahl Ø 5,5 x 32,5 x 48,6 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-364K Federstahl Ø 5,5 x 32,5 x 48,6 mm

Kraft-Weg-Berechnung Druckfeder D-364K

Anfrageformular Druckfeder D-364K Federstahl Ø 5,5 x 32,5 x 48,6 mm

Anfrageformular Druckfeder D-364K

Ähnliche Druckfedern im Umfeld der Druckfeder D-364K Federstahl Ø 5,5 x 32,5 x 48,6 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-364K EN 10270-1 5,5 38 48,6 1196,171 33,18 15,42 3,5 77,589 100,0 | 100,0 | 100,0 | 100,0
VD-364K 1.4310 5,5 38 48,6 1027,386 33,18 15,42 3,5 66,641 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-288L 30 47 8,89 EN 10270-1 259,893 17,77 29,23 41,4 | 75,5 | 37,2 | 11,5
D-294 35,2 58,5 9,314 EN 10270-1 354,874 20,4 38,1 41,7 | 78,0 | 35,1 | 12,0
D-298B 33 43 11,533 EN 10270-1 263,223 20,18 22,82 45,8 | 77,8 | 44,8 | 14,9
D-313J-02 31,6 53,9 14,172 EN 10270-1 327,711 30,78 23,12 48,3 | 79,6 | 47,0 | 18,3
D-325 36 53,5 22,74 EN 10270-1 653,91 24,74 28,76 56,5 | 86,1 | 54,1 | 29,3
D-324A 36 41 22,74 EN 10270-1 369,661 24,74 16,26 58,7 | 83,9 | 62,9 | 29,3
D-339N-03 41 52 24,545 EN 10270-1 592,036 27,88 24,12 59,2 | 89,3 | 56,7 | 31,6
D-355 37 51 55,517 EN 10270-1 1147,813 30,33 20,67 83,8 | 94,5 | 85,3 | 71,6
D-354B 37 43 55,517 EN 10270-1 703,673 30,33 12,67 78,1 | 92,3 | 70,5 | 71,6
D-339O 32 41,7 57,392 EN 10270-1 831,766 27,21 14,49 79,9 | 83,9 | 81,8 | 74,0
D-359A-01 34 48 65,267 EN 10270-1 978,405 33,01 14,99 88,9 | 93,0 | 89,5 | 84,1
D-379B 46,3 47 71,644 EN 10270-1 631,306 38,19 8,81 78,7 | 88,7 | 55,0 | 92,4
D-360A 30 50 74,091 EN 10270-1 645,98 41,28 8,72 79,9 | 89,0 | 55,3 | 95,5
D-364J-08 42 44 76,683 EN 10270-1 1301,313 27,03 16,97 94,6 | 93,7 | 91,4 | 98,9
D-364K 38 48,6 77,589 EN 10270-1 1196,171 33,18 15,42 100,0 | 100,0 | 100,0 | 100,0
D-364R-02 39 51 96,935 EN 10270-1 1719,492 33,26 17,74 84,7 | 95,9 | 78,2 | 80,0
D-364R-90 39 47 104,969 EN 10270-1 1149,113 36,05 10,95 84,2 | 95,3 | 83,5 | 73,9
D-385 38,3 50 139,93 EN 10270-1 1719,977 37,71 12,29 74,9 | 94,6 | 74,6 | 55,4
D-389A-02 39 51 174,057 EN 10270-1 1912,45 40,01 10,99 67,7 | 91,6 | 66,9 | 44,6
D-414AA 42 53 303,335 EN 10270-1 1650,56 47,56 5,44 54,4 | 83,6 | 53,9 | 25,6
D-389O 34 48,3 355,059 EN 10270-1 2415,555 41,5 6,8 52,6 | 89,1 | 46,8 | 21,8
Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202081; Druckfeder D-364K

Ursprungsland: DE, German; Druckfeder D-364K
