Druckfeder D-289X-24 Federstahl Ø 3 x 45 x 434 mm

Staffelpreise - Druckfeder D-289X-24

Bestellmenge Einzelpreis [EUR]
1 5,9700 EUR
2 4,2100 EUR
3 4,0100 EUR
7 3,2100 EUR
17 1,7700 EUR
37 1,3500 EUR
75 1,1900 EUR
125 0,9703 EUR
175 0,8890 EUR
250 0,8202 EUR
350 0,7705 EUR
450 0,7136 EUR

Druckfeder Kaufen

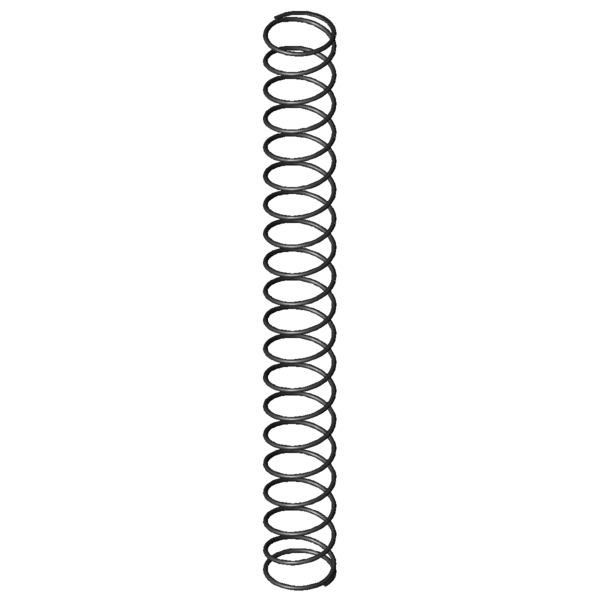

Produktbild Druckfeder D-289X-24
Produktbild Druckfeder D-289X-24
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-289X-24

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 45 mm Mittlerer Windungsdurchmesser
De 48 mm Äußerer Windungsdurchmesser
Dd 40,8 mm Dorndurchmesser
Dh 50,4 mm Hülsendurchmesser
L0 434 mm Ungespannte Länge der Feder
Lk 378,26 mm Knicklänge
Fn 170,449 N Höchstkraft der Feder
Ln 85,78 mm Kleinste Länge der Feder
sn 348,22 mm Größter Federweg bei statischer Belastung
Fndyn 164,508 N Dynamische Höchstkraft
Lndyn 97,92 mm Kleinste Länge dynamische Belastung
shdyn 179,36 mm Größter Federweg dynamische Belastung
S 23,297 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 0,489 N/mm Federrate
Gewicht 161,9307 g Gewicht des Artikels
Fntol 10,42 N (+/-) Toleranz für statische Höchstkraft
Fndtol 10,33 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,9 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 16,07 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe P - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-289X-24 Federstahl Ø 3 x 45 x 434 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-289X-24 Federstahl Ø 3 x 45 x 434 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-289X-24 Federstahl Ø 3 x 45 x 434 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-289X-24 Federstahl Ø 3 x 45 x 434 mm

Kraft-Weg-Berechnung Druckfeder D-289X-24

Anfrageformular Druckfeder D-289X-24 Federstahl Ø 3 x 45 x 434 mm

Anfrageformular Druckfeder D-289X-24

Ähnliche Druckfedern im Umfeld der Druckfeder D-289X-24 Federstahl Ø 3 x 45 x 434 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-289X-24 EN 10270-1 3 48 434 170,449 85,78 348,22 18,5 0,489 100,0 | 100,0 | 100,0 | 100,0
VD-289X-24 1.4310 3 48 434 146,398 85,78 348,22 18,5 0,42 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-207JE 35,5 384 0,071 EN 10270-1 23,342 54,91 329,09 46,5 | 70,8 | 54,1 | 14,5
D-263H 38 368 0,336 EN 10270-1 104,88 55,45 312,55 74,4 | 79,1 | 75,6 | 68,6
D-263V-22 46 330 0,358 EN 10270-1 97,604 57,45 272,55 75,3 | 85,1 | 67,8 | 73,2
D-263Z 42 389 0,417 EN 10270-1 136,167 62,14 326,86 86,3 | 86,8 | 86,9 | 85,1
D-288K 48 443 0,437 EN 10270-1 163,045 70,3 372,7 93,7 | 97,1 | 94,5 | 89,4
D-289X-24 48 434 0,489 EN 10270-1 170,449 85,78 348,22 100,0 | 100,0 | 100,0 | 100,0
D-289C 55 497 0,496 EN 10270-1 206,542 80,46 416,54 90,4 | 89,4 | 83,1 | 98,7
D-288J 48 273 0,714 EN 10270-1 162,557 45,26 227,74 78,1 | 85,4 | 80,4 | 68,6
D-288X-23 48 295 0,724 EN 10270-1 170,312 59,91 235,09 80,2 | 89,3 | 83,7 | 67,6
D-293A 43,2 405 0,742 EN 10270-1 224,422 102,48 302,53 79,9 | 92,4 | 81,4 | 66,0
D-289C-04 48 275 0,88 EN 10270-1 183,381 66,62 208,38 72,6 | 85,7 | 76,4 | 55,6
D-293 43,2 405 0,902 EN 10270-1 288,356 85,4 319,61 74,0 | 92,4 | 75,4 | 54,3
D-318A 54 490 0,927 EN 10270-1 335,592 128,09 361,91 70,1 | 84,2 | 73,5 | 52,8
D-318 54 490 1,128 EN 10270-1 432,23 106,74 383,26 64,2 | 84,2 | 65,1 | 43,4
D-317A 54 335 1,128 EN 10270-1 257,424 106,74 228,26 63,2 | 80,4 | 65,9 | 43,4
D-313E-14 48 280 1,396 EN 10270-1 287,457 74,14 205,86 59,0 | 82,6 | 59,2 | 35,1
D-329BE 35 450 1,577 EN 10270-1 280,452 272,2 177,8 56,1 | 81,5 | 55,9 | 31,0
D-317 54 335 1,669 EN 10270-1 434,441 74,72 260,28 55,6 | 80,4 | 57,0 | 29,3
D-323A 44 340 1,811 EN 10270-1 397,539 120,5 219,5 53,9 | 81,7 | 53,0 | 27,0
D-323 44 340 2,203 EN 10270-1 527,547 100,5 239,5 51,5 | 81,7 | 50,5 | 22,2
D-349A 55 410 2,264 EN 10270-1 587,196 150,63 259,38 51,3 | 80,6 | 51,8 | 21,6
Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202081; Druckfeder D-289X-24

Ursprungsland: DE, German; Druckfeder D-289X-24
