Druckfeder D-323 Federstahl Ø 4 x 40 x 340 mm

Staffelpreise - Druckfeder D-323

Bestellmenge Einzelpreis [EUR]
1 12,9200 EUR
2 10,2900 EUR
3 5,8600 EUR
7 3,7100 EUR
17 2,3700 EUR
37 2,0000 EUR
75 1,9100 EUR
125 1,8670 EUR
175 1,8647 EUR
250 1,8186 EUR
350 1,7923 EUR

Druckfeder Kaufen

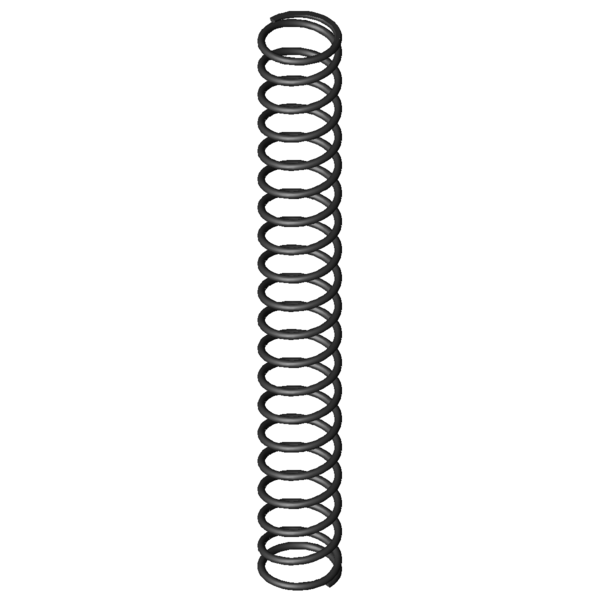

Produktbild Druckfeder D-323
Produktbild Druckfeder D-323
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-323

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 4 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 40 mm Mittlerer Windungsdurchmesser
De 44 mm Äußerer Windungsdurchmesser
Dd 34,9 mm Dorndurchmesser
Dh 45,8 mm Hülsendurchmesser
L0 340 mm Ungespannte Länge der Feder
Lk 282,2 mm Knicklänge
Fn 527,547 N Höchstkraft der Feder
Ln 100,5 mm Kleinste Länge der Feder
sn 239,5 mm Größter Federweg bei statischer Belastung
Fndyn 475,784 N Dynamische Höchstkraft
Lndyn 124 mm Kleinste Länge dynamische Belastung
shdyn 82 mm Größter Federweg dynamische Belastung
S 18,162 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 2,203 N/mm Federrate
Gewicht 255,8904 g Gewicht des Artikels
Fntol 22,99 N (+/-) Toleranz für statische Höchstkraft
Fndtol 22,69 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,6 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 6,85 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AD - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-323 Federstahl Ø 4 x 40 x 340 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-323 Federstahl Ø 4 x 40 x 340 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-323 Federstahl Ø 4 x 40 x 340 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-323 Federstahl Ø 4 x 40 x 340 mm

Kraft-Weg-Berechnung Druckfeder D-323

Anfrageformular Druckfeder D-323 Federstahl Ø 4 x 40 x 340 mm

Anfrageformular Druckfeder D-323

Ähnliche Druckfedern im Umfeld der Druckfeder D-323 Federstahl Ø 4 x 40 x 340 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-323 EN 10270-1 4 44 340 527,547 100,5 239,5 18,5 2,203 100,0 | 100,0 | 100,0 | 100,0
VD-323 1.4310 4 44 340 453,108 100,5 239,5 18,5 1,892 92,9 | 100,0 | 92,9 | 85,9
VD-323A 1.4310 4 44 340 341,444 120,5 219,5 22,5 1,556 82,9 | 100,0 | 78,2 | 70,6
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-268A 34,5 360 0,54 EN 10270-1 150,754 80,7 279,3 53,4 | 78,5 | 57,2 | 24,5
D-268 34,5 360 0,656 EN 10270-1 183,283 80,8 279,2 56,2 | 78,5 | 60,3 | 29,8
D-288J 48 273 0,714 EN 10270-1 162,557 45,26 227,74 58,7 | 80,7 | 63,0 | 32,4
D-288X-23 48 295 0,724 EN 10270-1 170,312 59,91 235,09 60,9 | 84,5 | 65,2 | 32,9
D-293A 43,2 405 0,742 EN 10270-1 224,422 102,48 302,53 60,6 | 87,4 | 60,9 | 33,7
D-289C-04 48 275 0,88 EN 10270-1 183,381 66,62 208,38 61,7 | 84,2 | 60,9 | 40,0
D-292A 43,2 275 0,902 EN 10270-1 171,067 85,4 189,61 61,0 | 86,4 | 55,8 | 41,0
D-293 43,2 405 0,902 EN 10270-1 288,356 85,4 319,61 64,4 | 87,4 | 64,8 | 41,0
D-317A 54 335 1,128 EN 10270-1 257,424 106,74 228,26 72,2 | 93,3 | 72,1 | 51,2
D-288Z-15 37 279 1,135 EN 10270-1 228,4 77,74 201,26 65,2 | 80,4 | 63,7 | 51,5
D-292 43,2 275 1,335 EN 10270-1 287,389 59,78 215,23 73,0 | 86,4 | 72,2 | 60,6
D-313E-14 48 280 1,396 EN 10270-1 287,457 74,14 205,86 73,9 | 88,0 | 70,2 | 63,4
D-317 54 335 1,669 EN 10270-1 434,441 74,72 260,28 85,4 | 93,3 | 87,2 | 75,8
D-323A 44 340 1,811 EN 10270-1 397,539 120,5 219,5 88,6 | 100,0 | 83,5 | 82,2
D-323 44 340 2,203 EN 10270-1 527,547 100,5 239,5 100,0 | 100,0 | 100,0 | 100,0
D-329BH 34 330 2,646 EN 10270-1 394,525 180,92 149,08 81,1 | 91,4 | 68,5 | 83,2
D-339N 50 299 2,861 EN 10270-1 579,623 96,42 202,58 84,4 | 88,3 | 87,8 | 77,0
D-322 44 235 3,26 EN 10270-1 536,27 70,5 164,5 80,3 | 89,7 | 83,5 | 67,6
D-354A 45 300 4,422 EN 10270-1 687,347 144,55 155,45 69,8 | 88,7 | 70,8 | 49,8
D-354 45 300 5,378 EN 10270-1 964,597 120,63 179,37 64,8 | 88,7 | 64,8 | 41,0
D-384A 46,3 280 11,145 EN 10270-1 1146,827 177,1 102,9 48,2 | 80,3 | 44,5 | 19,8
D-384 46,3 280 13,554 EN 10270-1 1791,169 147,85 132,15 46,3 | 80,3 | 42,3 | 16,3
D-409 58 340 18,045 EN 10270-1 2752,3 187,47 152,53 43,0 | 75,3 | 41,4 | 12,2
D-414 48 275 35,243 EN 10270-1 3194,8 184,35 90,65 35,9 | 74,2 | 27,2 | 6,2
Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202081; Druckfeder D-323

Ursprungsland: DE, German; Druckfeder D-323
