Druckfeder D-268 Federstahl Ø 2,5 x 32 x 360 mm

Staffelpreise - Druckfeder D-268

Bestellmenge Einzelpreis [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Druckfeder Kaufen

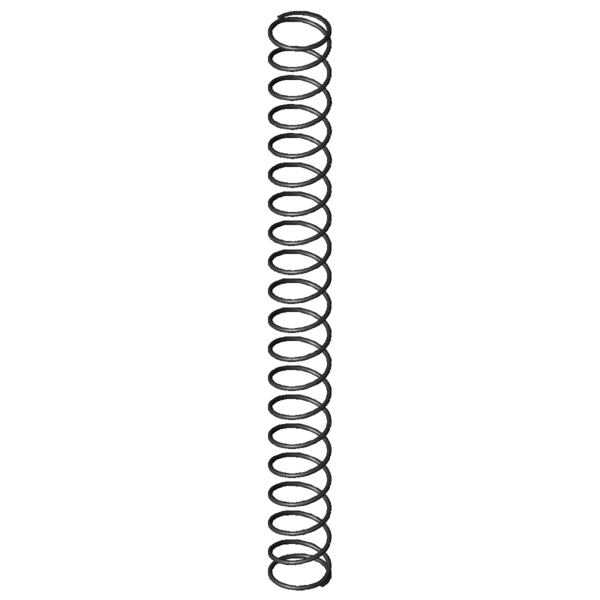

Produktbild Druckfeder D-268
Produktbild Druckfeder D-268
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-268

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 32 mm Mittlerer Windungsdurchmesser
De 34,5 mm Äußerer Windungsdurchmesser
Dd 28,7 mm Dorndurchmesser
Dh 35,5 mm Hülsendurchmesser
L0 360 mm Ungespannte Länge der Feder
Lk 326,8 mm Knicklänge
Fn 183,283 N Höchstkraft der Feder
Ln 80,8 mm Kleinste Länge der Feder
sn 279,2 mm Größter Federweg bei statischer Belastung
Fndyn 162,801 N Dynamische Höchstkraft
Lndyn 112 mm Kleinste Länge dynamische Belastung
shdyn 91,29 mm Größter Federweg dynamische Belastung
S 19,324 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 0,656 N/mm Federrate
Gewicht 79,9658 g Gewicht des Artikels
Fntol 8,88 N (+/-) Toleranz für statische Höchstkraft
Fndtol 8,8 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,6 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 9,14 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe L - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-268 Federstahl Ø 2,5 x 32 x 360 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-268 Federstahl Ø 2,5 x 32 x 360 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-268 Federstahl Ø 2,5 x 32 x 360 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-268 Federstahl Ø 2,5 x 32 x 360 mm

Kraft-Weg-Berechnung Druckfeder D-268

Anfrageformular Druckfeder D-268 Federstahl Ø 2,5 x 32 x 360 mm

Anfrageformular Druckfeder D-268

Ähnliche Druckfedern im Umfeld der Druckfeder D-268 Federstahl Ø 2,5 x 32 x 360 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-268 EN 10270-1 2,5 34,5 360 183,283 80,8 279,2 18,5 0,656 100,0 | 100,0 | 100,0 | 100,0
VD-268 1.4310 2,5 34,5 360 159,591 76,95 283,05 18,5 0,564 92,9 | 100,0 | 92,9 | 85,9
VD-268A 1.4310 2,5 34,5 360 129,482 80,7 279,3 22,5 0,464 85,3 | 100,0 | 85,3 | 70,6
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-207JE 35,5 384 0,071 EN 10270-1 23,342 54,91 329,09 47,7 | 83,6 | 48,8 | 10,8
D-207JK 34 352 0,081 EN 10270-1 24,277 53,07 298,93 50,4 | 85,4 | 53,3 | 12,4
D-207JD 35,5 260 0,105 EN 10270-1 23,297 38,08 221,93 46,2 | 76,5 | 46,1 | 16,0
D-207JJ 34 239 0,12 EN 10270-1 24,299 36,83 202,17 45,4 | 75,0 | 42,8 | 18,3
D-207O 28 292 0,234 EN 10270-1 58,851 40,61 251,39 57,4 | 75,4 | 61,1 | 35,7
D-232J 30 294 0,308 EN 10270-1 76,743 44,56 249,44 64,2 | 80,2 | 65,6 | 46,9
D-234K 34 332 0,321 EN 10270-1 90,5 50 282 71,1 | 90,3 | 74,2 | 48,9
D-263H 38 368 0,336 EN 10270-1 104,88 55,45 312,55 72,2 | 92,2 | 73,3 | 51,1
D-263Z 42 389 0,417 EN 10270-1 136,167 62,14 326,86 78,3 | 91,6 | 79,9 | 63,5
D-239A 27 290 0,464 EN 10270-1 104,762 64,05 225,95 73,1 | 79,6 | 69,0 | 70,6
D-268A 34,5 360 0,54 EN 10270-1 150,754 80,7 279,3 91,1 | 100,0 | 91,1 | 82,2
D-239 27 290 0,564 EN 10270-1 125,212 67,95 222,05 79,8 | 79,6 | 73,9 | 85,9
D-268 34,5 360 0,656 EN 10270-1 183,283 80,8 279,2 100,0 | 100,0 | 100,0 | 100,0
D-293A 43,2 405 0,742 EN 10270-1 224,422 102,48 302,53 85,9 | 82,3 | 87,0 | 88,5
D-293 43,2 405 0,902 EN 10270-1 288,356 85,4 319,61 76,8 | 82,3 | 75,5 | 72,8
D-267 34,5 245 0,972 EN 10270-1 182,652 57 188 80,1 | 89,4 | 83,5 | 67,6
D-288Z-15 37 279 1,135 EN 10270-1 228,4 77,74 201,26 72,9 | 84,7 | 76,2 | 57,8
D-298A 35,2 280 1,449 EN 10270-1 266,016 96,4 183,6 65,8 | 84,6 | 67,3 | 45,3
D-329BE 35 450 1,577 EN 10270-1 280,452 272,2 177,8 62,2 | 80,4 | 64,5 | 41,6
D-288Z-24 33 229 1,652 EN 10270-1 253,793 75,38 153,63 61,4 | 80,9 | 63,6 | 39,7
D-298 35,2 280 1,762 EN 10270-1 351,728 80,4 199,6 61,2 | 84,6 | 61,8 | 37,3
D-323A 44 340 1,811 EN 10270-1 397,539 120,5 219,5 59,0 | 78,5 | 62,4 | 36,2
D-297B 35,2 230 1,863 EN 10270-1 286,135 76,4 153,6 58,3 | 80,0 | 59,5 | 35,2
D-323 44 340 2,203 EN 10270-1 527,547 100,5 239,5 56,2 | 78,5 | 60,3 | 29,8
D-329BH 34 330 2,646 EN 10270-1 394,525 180,92 149,08 53,0 | 84,2 | 49,9 | 24,8
D-329A 36 250 3,537 EN 10270-1 475,275 115,64 134,36 45,9 | 75,9 | 43,3 | 18,6
D-329 36 250 4,302 EN 10270-1 660,363 96,5 153,5 44,2 | 75,9 | 41,4 | 15,3
D-359A-20 32 300 13,479 EN 10270-1 1504,887 188,35 111,65 35,4 | 75,4 | 26,1 | 4,9
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder D-268

Ursprungsland: DE, German; Druckfeder D-268
