Druckfeder D-329 Federstahl Ø 4 x 32 x 250 mm

Staffelpreise - Druckfeder D-329

Bestellmenge Einzelpreis [EUR]
1 12,7100 EUR
2 10,1200 EUR
3 5,6200 EUR
7 3,4700 EUR
17 2,1700 EUR
37 1,8100 EUR
75 1,7400 EUR
125 1,7081 EUR
175 1,7063 EUR
250 1,6746 EUR
350 1,6471 EUR

Druckfeder Kaufen

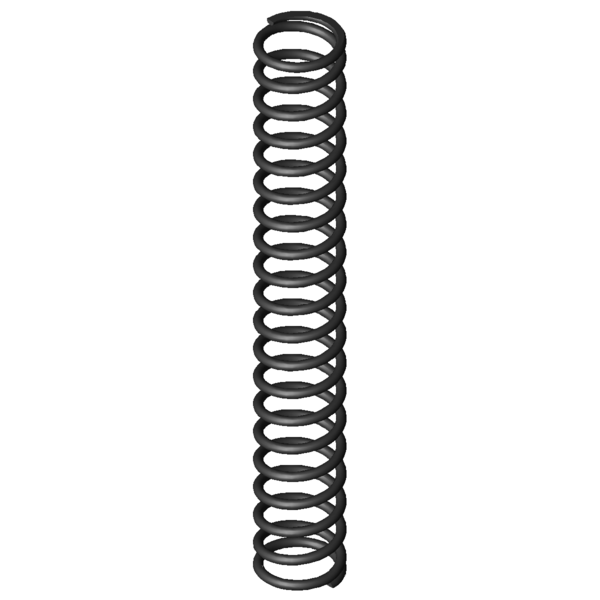

Produktbild Druckfeder D-329
Produktbild Druckfeder D-329
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-329

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 4 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 32 mm Mittlerer Windungsdurchmesser
De 36 mm Äußerer Windungsdurchmesser
Dd 27,1 mm Dorndurchmesser
Dh 37,1 mm Hülsendurchmesser
L0 250 mm Ungespannte Länge der Feder
Lk 198,44 mm Knicklänge
Fn 660,363 N Höchstkraft der Feder
Ln 96,5 mm Kleinste Länge der Feder
sn 153,5 mm Größter Federweg bei statischer Belastung
Fndyn 576,489 N Dynamische Höchstkraft
Lndyn 116 mm Kleinste Länge dynamische Belastung
shdyn 50,7 mm Größter Federweg dynamische Belastung
S 13,297 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 4,302 N/mm Federrate
Gewicht 204,7123 g Gewicht des Artikels
Fntol 29,18 N (+/-) Toleranz für statische Höchstkraft
Fndtol 28,71 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 4,48 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AC - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-329 Federstahl Ø 4 x 32 x 250 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-329 Federstahl Ø 4 x 32 x 250 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-329 Federstahl Ø 4 x 32 x 250 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-329 Federstahl Ø 4 x 32 x 250 mm

Kraft-Weg-Berechnung Druckfeder D-329

Anfrageformular Druckfeder D-329 Federstahl Ø 4 x 32 x 250 mm

Anfrageformular Druckfeder D-329

Ähnliche Druckfedern im Umfeld der Druckfeder D-329 Federstahl Ø 4 x 32 x 250 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-329 EN 10270-1 4 36 250 660,363 96,5 153,5 18,5 4,302 100,0 | 100,0 | 100,0 | 100,0
VD-329 1.4310 4 36 250 567,183 96,5 153,5 18,5 3,695 92,9 | 100,0 | 92,9 | 85,9
VD-329A 1.4310 4 36 250 408,212 115,64 134,36 22,5 3,038 81,8 | 100,0 | 74,7 | 70,6
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-273A 27,5 240 1,132 EN 10270-1 186,417 75,31 164,69 55,1 | 78,3 | 60,7 | 26,3
D-288Z-15 37 279 1,135 EN 10270-1 228,4 77,74 201,26 56,4 | 87,3 | 55,4 | 26,4
D-273 27,5 240 1,377 EN 10270-1 235,001 69,3 170,7 57,7 | 78,3 | 62,8 | 32,0
D-298A 35,2 280 1,449 EN 10270-1 266,016 96,4 183,6 61,5 | 89,0 | 61,9 | 33,7
D-288Z-24 33 229 1,652 EN 10270-1 253,793 75,38 153,63 64,6 | 86,1 | 69,2 | 38,4
D-288Z-14 37 190 1,68 EN 10270-1 227,628 54,48 135,53 61,1 | 82,8 | 61,4 | 39,0
D-298 35,2 280 1,762 EN 10270-1 351,728 80,4 199,6 65,0 | 89,0 | 65,1 | 41,0
D-297A 35,2 190 1,762 EN 10270-1 193,133 80,4 109,6 58,6 | 84,6 | 50,3 | 41,0
D-297B 35,2 230 1,863 EN 10270-1 286,135 76,4 153,6 68,3 | 89,9 | 71,6 | 43,3
D-322A 44 235 2,203 EN 10270-1 296,264 100,5 134,5 69,8 | 91,9 | 66,2 | 51,2
D-313J 40 248 2,289 EN 10270-1 391,102 77,14 170,86 73,6 | 93,1 | 74,5 | 53,2
D-297 35,2 190 2,608 EN 10270-1 348,429 56,4 133,6 71,7 | 84,6 | 69,9 | 60,6
D-322 44 235 3,26 EN 10270-1 536,27 70,5 164,5 85,0 | 91,9 | 87,3 | 75,8
D-329A 36 250 3,537 EN 10270-1 475,275 115,64 134,36 87,3 | 100,0 | 79,8 | 82,2
D-329 36 250 4,302 EN 10270-1 660,363 96,5 153,5 100,0 | 100,0 | 100,0 | 100,0
D-359A 37 230 8,636 EN 10270-1 771,528 140,66 89,34 70,5 | 89,8 | 71,9 | 49,8
D-359 37 230 10,503 EN 10270-1 1182,323 117,43 112,57 65,1 | 89,8 | 64,6 | 41,0
D-359A-09 34 206 13,053 EN 10270-1 1056,725 125,05 80,95 58,7 | 85,6 | 57,6 | 33,0
D-364R-12 39 254 18,002 EN 10270-1 1827,231 152,5 101,5 53,9 | 86,6 | 51,1 | 23,9
D-364R-11 39 203 21,727 EN 10270-1 1835,921 118,5 84,5 48,7 | 80,8 | 45,5 | 19,8
D-389A 38,3 225 21,767 EN 10270-1 1109,881 174,01 50,99 49,5 | 82,5 | 46,4 | 19,8
D-389 38,3 225 26,473 EN 10270-1 2109,513 145,32 79,68 46,8 | 82,5 | 41,6 | 16,2
D-389A-12 39 254 28,009 EN 10270-1 2106,913 178,78 75,22 46,3 | 83,5 | 40,2 | 15,4
D-389A-11 39 203 34,811 EN 10270-1 1968,148 146,46 56,54 41,8 | 77,7 | 35,2 | 12,4
Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202081; Druckfeder D-329

Ursprungsland: DE, German; Druckfeder D-329
