Druckfeder D-364R-12 Federstahl Ø 5,8 x 33,2 x 254 mm

Staffelpreise - Druckfeder D-364R-12

Bestellmenge Einzelpreis [EUR]
1 14,4000 EUR
2 11,4700 EUR
3 7,0900 EUR
7 5,2300 EUR
17 3,6600 EUR
37 3,0100 EUR
75 2,9700 EUR
125 2,9376 EUR
175 2,9180 EUR
250 2,8813 EUR
350 2,8095 EUR

Druckfeder Kaufen

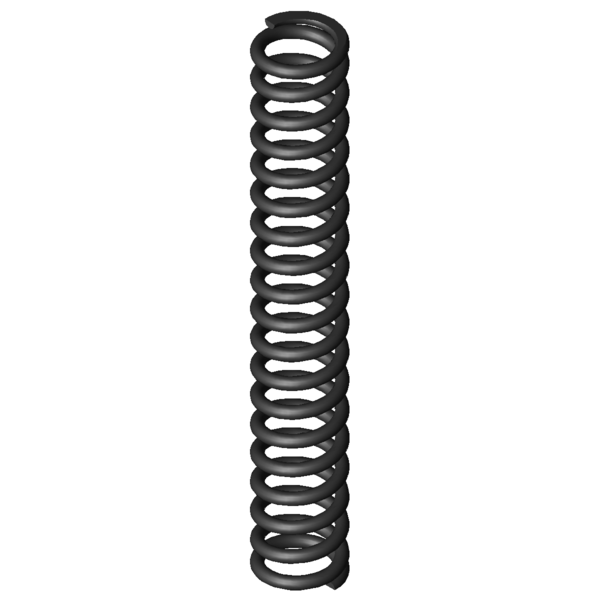

Produktbild Druckfeder D-364R-12
Produktbild Druckfeder D-364R-12
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-364R-12

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5,8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 33,2 mm Mittlerer Windungsdurchmesser
De 39 mm Äußerer Windungsdurchmesser
Dd 26,4 mm Dorndurchmesser
Dh 40,4 mm Hülsendurchmesser
L0 254 mm Ungespannte Länge der Feder
Lk 198,9 mm Knicklänge
Fn 1827,231 N Höchstkraft der Feder
Ln 152,5 mm Kleinste Länge der Feder
sn 101,5 mm Größter Federweg bei statischer Belastung
Fndyn 1467,185 N Dynamische Höchstkraft
Lndyn 172,5 mm Kleinste Länge dynamische Belastung
shdyn 31,36 mm Größter Federweg dynamische Belastung
S 14,183 mm Steigung der Feder
n 17,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 18,002 N/mm Federrate
Gewicht 424,7652 g Gewicht des Artikels
Fntol 91,3 N (+/-) Toleranz für statische Höchstkraft
Fndtol 76,4 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,69 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AK - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-364R-12 Federstahl Ø 5,8 x 33,2 x 254 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-364R-12 Federstahl Ø 5,8 x 33,2 x 254 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-364R-12 Federstahl Ø 5,8 x 33,2 x 254 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-364R-12 Federstahl Ø 5,8 x 33,2 x 254 mm

Kraft-Weg-Berechnung Druckfeder D-364R-12

Anfrageformular Druckfeder D-364R-12 Federstahl Ø 5,8 x 33,2 x 254 mm

Anfrageformular Druckfeder D-364R-12

Ähnliche Druckfedern im Umfeld der Druckfeder D-364R-12 Federstahl Ø 5,8 x 33,2 x 254 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-364R-12 EN 10270-1 5,8 39 254 1827,231 152,5 101,5 17,5 18,002 77,0 | 93,0 | 55,5 | 82,7
VD-364R-12 1.4310 5,8 39 254 1617,333 149,4 104,6 17,5 15,462 92,9 | 100,0 | 92,8 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-292 43,2 275 1,335 EN 10270-1 287,389 59,78 215,23 39,4 | 79,3 | 31,4 | 7,4
D-298A 35,2 280 1,449 EN 10270-1 266,016 96,4 183,6 40,6 | 78,7 | 34,9 | 8,0
D-288Z-24 33 229 1,652 EN 10270-1 253,793 75,38 153,63 41,6 | 75,5 | 40,0 | 9,2
D-298 35,2 280 1,762 EN 10270-1 351,728 80,4 199,6 41,2 | 78,7 | 35,1 | 9,8
D-297B 35,2 230 1,863 EN 10270-1 286,135 76,4 153,6 39,4 | 80,2 | 29,5 | 8,6
D-322A 44 235 2,203 EN 10270-1 296,264 100,5 134,5 41,5 | 82,1 | 32,3 | 10,1
D-313J 40 248 2,289 EN 10270-1 391,102 77,14 170,86 41,4 | 81,2 | 32,5 | 10,5
D-322 44 235 3,26 EN 10270-1 536,27 70,5 164,5 45,6 | 82,1 | 39,7 | 15,0
D-329A 36 250 3,537 EN 10270-1 475,275 115,64 134,36 46,4 | 82,5 | 40,4 | 16,3
D-329 36 250 4,302 EN 10270-1 660,363 96,5 153,5 49,5 | 82,5 | 46,4 | 19,8
D-359A 37 230 8,636 EN 10270-1 771,528 140,66 89,34 64,7 | 91,3 | 63,3 | 39,7
D-359 37 230 10,503 EN 10270-1 1182,323 117,43 112,57 69,7 | 91,3 | 69,6 | 48,3
D-384A 46,3 280 11,145 EN 10270-1 1146,827 177,1 102,9 77,2 | 89,0 | 80,7 | 61,9
D-384 46,3 280 13,554 EN 10270-1 1791,169 147,85 132,15 83,9 | 89,0 | 87,4 | 75,3
D-364R-12 39 254 18,002 EN 10270-1 1827,231 152,5 101,5 77,0 | 93,0 | 55,5 | 82,7
D-364R-11 39 203 21,727 EN 10270-1 1835,921 118,5 84,5 66,2 | 90,8 | 45,3 | 62,4
D-389A 38,3 225 21,767 EN 10270-1 1109,881 174,01 50,99 100,0 | 100,0 | 100,0 | 100,0
D-389N-05 46 236 25,772 EN 10270-1 2411,864 142,41 93,59 60,6 | 90,7 | 38,4 | 52,6
D-389 38,3 225 26,473 EN 10270-1 2109,513 145,32 79,68 80,2 | 100,0 | 58,3 | 82,2
D-389A-12 39 254 28,009 EN 10270-1 2106,913 178,78 75,22 77,2 | 93,6 | 60,2 | 77,7
D-389A-11 39 203 34,811 EN 10270-1 1968,148 146,46 56,54 62,8 | 91,4 | 57,9 | 38,9
D-413A 48 248 35,243 EN 10270-1 2243,232 184,35 63,65 69,0 | 83,8 | 72,1 | 51,1
D-414AE 42 200 75,834 EN 10270-1 4380,577 142,23 57,77 51,7 | 89,0 | 48,1 | 17,9
Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202081; Druckfeder D-364R-12

Ursprungsland: DE, German; Druckfeder D-364R-12
