Druckfeder D-322 Federstahl Ø 4 x 40 x 235 mm

Staffelpreise - Druckfeder D-322

Bestellmenge Einzelpreis [EUR]
1 12,7100 EUR
2 10,1200 EUR
3 5,6200 EUR
7 3,4700 EUR
17 2,1700 EUR
37 1,8100 EUR
75 1,7400 EUR
125 1,7081 EUR
175 1,7063 EUR
250 1,6746 EUR
350 1,6471 EUR

Druckfeder Kaufen

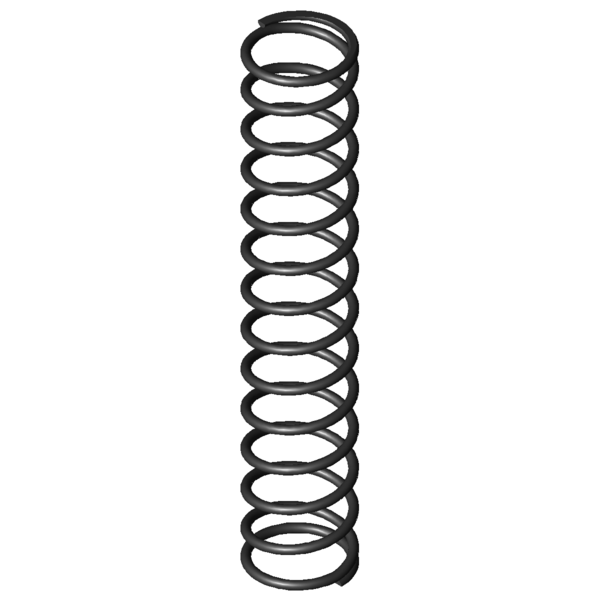

Produktbild Druckfeder D-322
Produktbild Druckfeder D-322
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-322

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 4 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 40 mm Mittlerer Windungsdurchmesser
De 44 mm Äußerer Windungsdurchmesser
Dd 34,9 mm Dorndurchmesser
Dh 45,8 mm Hülsendurchmesser
L0 235 mm Ungespannte Länge der Feder
Lk 133,45 mm Knicklänge
Fn 536,27 N Höchstkraft der Feder
Ln 70,5 mm Kleinste Länge der Feder
sn 164,5 mm Größter Federweg bei statischer Belastung
Fndyn 479,22 N Dynamische Höchstkraft
Lndyn 88 mm Kleinste Länge dynamische Belastung
shdyn 55,34 mm Größter Federweg dynamische Belastung
S 18,48 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 3,26 N/mm Federrate
Gewicht 180,9957 g Gewicht des Artikels
Fntol 23,81 N (+/-) Toleranz für statische Höchstkraft
Fndtol 23,56 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,6 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 4,84 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AC - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-322 Federstahl Ø 4 x 40 x 235 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-322 Federstahl Ø 4 x 40 x 235 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-322 Federstahl Ø 4 x 40 x 235 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-322 Federstahl Ø 4 x 40 x 235 mm

Kraft-Weg-Berechnung Druckfeder D-322

Anfrageformular Druckfeder D-322 Federstahl Ø 4 x 40 x 235 mm

Anfrageformular Druckfeder D-322

Ähnliche Druckfedern im Umfeld der Druckfeder D-322 Federstahl Ø 4 x 40 x 235 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-322 EN 10270-1 4 44 235 536,27 70,5 164,5 12,5 3,26 100,0 | 100,0 | 100,0 | 100,0
VD-322 1.4310 4 44 235 460,6 70,5 164,5 12,5 2,8 92,9 | 100,0 | 92,9 | 85,9
VD-322A 1.4310 4 44 235 254,459 100,5 134,5 18,5 1,892 74,2 | 100,0 | 64,6 | 58,0
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-263G 38 228 0,548 EN 10270-1 105,289 35,69 192,31 49,6 | 79,5 | 52,6 | 16,8
D-263V-21 46 208 0,569 EN 10270-1 96,677 38,03 169,97 52,4 | 82,2 | 57,4 | 17,4
D-263Y 42 240 0,68 EN 10270-1 135,926 40,02 199,98 53,3 | 85,3 | 53,8 | 20,8
D-292A 43,2 275 0,902 EN 10270-1 171,067 85,4 189,61 58,3 | 87,9 | 59,3 | 27,7
D-288X-22 48 203 1,065 EN 10270-1 170,824 42,66 160,34 60,6 | 84,3 | 64,7 | 32,7
D-292 43,2 275 1,335 EN 10270-1 287,389 59,78 215,23 64,6 | 87,9 | 65,0 | 41,0
D-297B 35,2 230 1,863 EN 10270-1 286,135 76,4 153,6 72,2 | 86,0 | 73,4 | 57,1
D-313E-13 48 200 1,955 EN 10270-1 283,436 55,01 144,99 73,1 | 88,9 | 70,5 | 60,0
D-291 43,2 190 1,964 EN 10270-1 289,258 42,7 147,31 72,8 | 86,3 | 71,7 | 60,2
D-318E 49 243 2,12 EN 10270-1 350,539 77,65 165,35 81,0 | 95,5 | 82,4 | 65,0
D-322A 44 235 2,203 EN 10270-1 296,264 100,5 134,5 78,7 | 100,0 | 68,5 | 67,6
D-313J 40 248 2,289 EN 10270-1 391,102 77,14 170,86 82,2 | 91,9 | 84,6 | 70,2
D-322 44 235 3,26 EN 10270-1 536,27 70,5 164,5 100,0 | 100,0 | 100,0 | 100,0
D-353A 45 205 5,378 EN 10270-1 453,716 120,63 84,37 72,3 | 88,3 | 67,9 | 60,6
D-353 45 205 7,959 EN 10270-1 957,068 84,75 120,25 64,6 | 88,3 | 64,6 | 41,0
D-359A 37 230 8,636 EN 10270-1 771,528 140,66 89,34 62,3 | 87,3 | 61,9 | 37,7
D-359 37 230 10,503 EN 10270-1 1182,323 117,43 112,57 58,4 | 87,3 | 56,9 | 31,0
D-364R-84 46 220 11,151 EN 10270-1 875,368 141,5 78,5 56,3 | 85,3 | 54,5 | 29,2
D-383A 46,3 195 13,554 EN 10270-1 639,051 147,85 47,15 53,6 | 80,5 | 56,3 | 24,1
D-384 46,3 280 13,554 EN 10270-1 1791,169 147,85 132,15 53,3 | 80,8 | 55,1 | 24,1
D-364R-12 39 254 18,002 EN 10270-1 1827,231 152,5 101,5 49,0 | 83,4 | 45,5 | 18,1
D-389N 50 228 19,848 EN 10270-1 1756,744 139,49 88,51 46,4 | 80,7 | 42,2 | 16,4
D-383 46,3 195 20,06 EN 10270-1 1825,76 103,99 91,01 46,4 | 80,5 | 42,3 | 16,3
D-389A 38,3 225 21,767 EN 10270-1 1109,881 174,01 50,99 45,6 | 82,1 | 39,7 | 15,0
D-389N-05 46 236 25,772 EN 10270-1 2411,864 142,41 93,59 45,4 | 84,1 | 39,6 | 12,7
D-389 38,3 225 26,473 EN 10270-1 2109,513 145,32 79,68 43,8 | 82,1 | 36,9 | 12,3
D-389A-12 39 254 28,009 EN 10270-1 2106,913 178,78 75,22 42,5 | 80,3 | 35,6 | 11,6
D-389N-04 46 194 31,719 EN 10270-1 2399,97 118,34 75,66 41,0 | 78,4 | 34,2 | 10,3
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder D-322

Ursprungsland: DE, German; Druckfeder D-322
