Überblick

Der Artikel wurde Ihrem Warenkorb hinzugefügt.

Druckfeder D-384 Federstahl Ø 6,3 x 40 x 280 mm

Staffelpreise - Druckfeder D-384

Bestellmenge	Einzelpreis [EUR]
1	14,9000 EUR
2	11,8700 EUR
3	7,7300 EUR
7	5,7700 EUR
17	4,1600 EUR
37	3,5700 EUR
75	3,5200 EUR
125	3,5057 EUR
175	3,4790 EUR
250	3,4039 EUR
350	3,3561 EUR

Druckfeder Kaufen

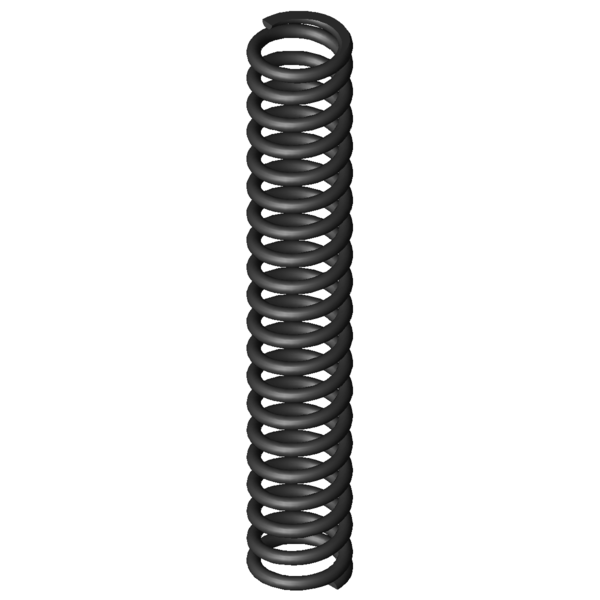

Produktbild Druckfeder D-384

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-384

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	6,3	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	40	mm	Mittlerer Windungsdurchmesser
De	46,3	mm	Äußerer Windungsdurchmesser
Dd	32,7	mm	Dorndurchmesser
Dh	47,5	mm	Hülsendurchmesser
L0	280	mm	Ungespannte Länge der Feder
Lk	204,8	mm	Knicklänge
Fn	1791,169	N	Höchstkraft der Feder
Ln	147,85	mm	Kleinste Länge der Feder
sn	132,15	mm	Größter Federweg bei statischer Belastung
Fndyn	1579,08	N	Dynamische Höchstkraft
Lndyn	163,5	mm	Kleinste Länge dynamische Belastung
shdyn	45,08	mm	Größter Federweg dynamische Belastung
S	14,795	mm	Steigung der Feder
n	18,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	13,554	N/mm	Federrate
Gewicht	634,7682	g	Gewicht des Artikels
Fntol	88,6	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	86,7	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,5	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	4,56	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AM	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-384 Federstahl Ø 6,3 x 40 x 280 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-384 Federstahl Ø 6,3 x 40 x 280 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-384 Federstahl Ø 6,3 x 40 x 280 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-384 Federstahl Ø 6,3 x 40 x 280 mm

Kraft-Weg-Berechnung Druckfeder D-384

Anfrageformular Druckfeder D-384 Federstahl Ø 6,3 x 40 x 280 mm

Anfrageformular Druckfeder D-384

Ähnliche Druckfedern im Umfeld der Druckfeder D-384 Federstahl Ø 6,3 x 40 x 280 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-313E-14	48	280	1,396	EN 10270-1	287,457	74,14	205,86	45,0 \| 84,5 \| 40,1 \| 10,3
D-298A	35,2	280	1,449	EN 10270-1	266,016	96,4	183,6	95,3 \| 100,0 \| 90,0 \| 95,7
D-298	35,2	280	1,762	EN 10270-1	351,728	80,4	199,6	92,9 \| 100,0 \| 92,9 \| 85,9
D-318E	49	243	2,12	EN 10270-1	350,539	77,65	165,35	49,0 \| 81,6 \| 49,7 \| 15,6
D-322A	44	235	2,203	EN 10270-1	296,264	100,5	134,5	51,5 \| 80,8 \| 57,4 \| 16,3
D-313J	40	248	2,289	EN 10270-1	391,102	77,14	170,86	47,9 \| 77,4 \| 49,6 \| 16,9
D-348A	55	280	2,753	EN 10270-1	425,053	125,63	154,38	54,3 \| 87,8 \| 54,7 \| 20,3
D-339N	50	299	2,861	EN 10270-1	579,623	96,42	202,58	51,9 \| 85,9 \| 48,8 \| 21,1
D-322	44	235	3,26	EN 10270-1	536,27	70,5	164,5	53,3 \| 80,8 \| 55,1 \| 24,1
D-348	55	280	4,075	EN 10270-1	781,891	88,13	191,88	58,1 \| 87,8 \| 56,3 \| 30,1
D-354A	45	300	4,422	EN 10270-1	687,347	144,55	155,45	61,4 \| 90,0 \| 61,7 \| 32,6
D-354	45	300	5,378	EN 10270-1	964,597	120,63	179,37	64,5 \| 90,0 \| 63,8 \| 39,7
D-384A	46,3	280	11,145	EN 10270-1	1146,827	177,1	102,9	84,4 \| 100,0 \| 70,9 \| 82,2
D-364R-84	46	220	11,151	EN 10270-1	875,368	141,5	78,5	75,8 \| 91,1 \| 54,1 \| 82,3
D-384	46,3	280	13,554	EN 10270-1	1791,169	147,85	132,15	100,0 \| 100,0 \| 100,0 \| 100,0
D-389NA	50	265	17,58	EN 10270-1	1921,769	155,68	109,32	85,8 \| 92,4 \| 88,0 \| 77,1
D-364R-12	39	254	18,002	EN 10270-1	1827,231	152,5	101,5	83,9 \| 89,0 \| 87,4 \| 75,3
D-389N-05	46	236	25,772	EN 10270-1	2411,864	142,41	93,59	72,1 \| 91,2 \| 72,5 \| 52,6
D-389A-12	39	254	28,009	EN 10270-1	2106,913	178,78	75,22	69,7 \| 89,7 \| 71,0 \| 48,4
D-414	48	275	35,243	EN 10270-1	3194,8	184,35	90,65	64,0 \| 91,1 \| 62,3 \| 38,5
D-413A	48	248	35,243	EN 10270-1	2243,232	184,35	63,65	63,5 \| 87,9 \| 64,0 \| 38,5
D-414M-05	57	276	35,552	EN 10270-1	2956,938	192,83	83,17	61,0 \| 83,3 \| 61,8 \| 38,1
D-447	50	239	102,697	EN 10270-1	4598,753	194,22	44,78	43,3 \| 80,3 \| 36,4 \| 13,2

Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202081; Druckfeder D-384

Ursprungsland: DE, German; Druckfeder D-384
