Druckfeder D-348 Federstahl Ø 5 x 50 x 280 mm

Staffelpreise - Druckfeder D-348

Bestellmenge Einzelpreis [EUR]
1 13,5300 EUR
2 10,7800 EUR
3 6,2300 EUR
7 4,2800 EUR
17 2,7100 EUR
37 2,3100 EUR
75 2,2200 EUR
125 2,1813 EUR
175 2,1735 EUR
250 2,1481 EUR
350 2,0967 EUR

Druckfeder Kaufen

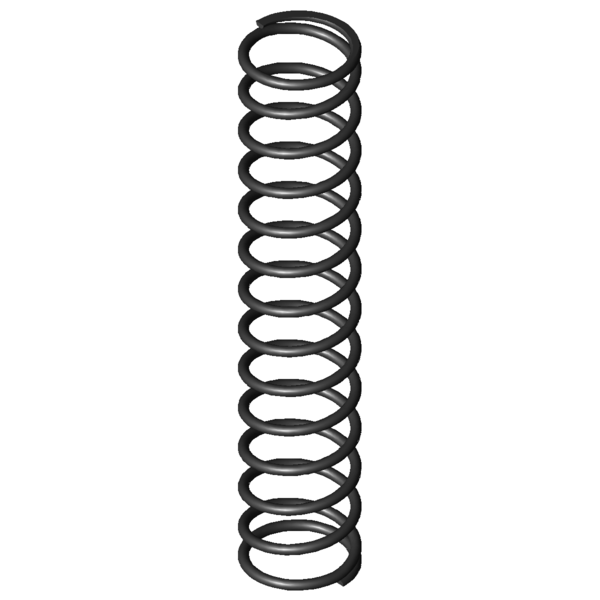

Produktbild Druckfeder D-348
Produktbild Druckfeder D-348
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-348

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 50 mm Mittlerer Windungsdurchmesser
De 55 mm Äußerer Windungsdurchmesser
Dd 43,7 mm Dorndurchmesser
Dh 56,8 mm Hülsendurchmesser
L0 280 mm Ungespannte Länge der Feder
Lk 138,22 mm Knicklänge
Fn 781,891 N Höchstkraft der Feder
Ln 88,13 mm Kleinste Länge der Feder
sn 191,88 mm Größter Federweg bei statischer Belastung
Fndyn 717,2 N Dynamische Höchstkraft
Lndyn 104 mm Kleinste Länge dynamische Belastung
shdyn 66,81 mm Größter Federweg dynamische Belastung
S 22 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 4,075 N/mm Federrate
Gewicht 353,5072 g Gewicht des Artikels
Fntol 34,77 N (+/-) Toleranz für statische Höchstkraft
Fndtol 34,29 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,8 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 5,65 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AG - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-348 Federstahl Ø 5 x 50 x 280 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-348 Federstahl Ø 5 x 50 x 280 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-348 Federstahl Ø 5 x 50 x 280 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-348 Federstahl Ø 5 x 50 x 280 mm

Kraft-Weg-Berechnung Druckfeder D-348

Anfrageformular Druckfeder D-348 Federstahl Ø 5 x 50 x 280 mm

Anfrageformular Druckfeder D-348

Ähnliche Druckfedern im Umfeld der Druckfeder D-348 Federstahl Ø 5 x 50 x 280 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-348 EN 10270-1 5 55 280 781,891 88,13 191,88 12,5 4,075 100,0 | 100,0 | 100,0 | 100,0
VD-348 1.4310 5 55 280 671,563 88,13 191,88 12,5 3,5 92,9 | 100,0 | 92,9 | 85,9
VD-348A 1.4310 5 55 280 365,076 125,63 154,38 18,5 2,365 73,9 | 100,0 | 63,6 | 58,0
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-288X-23 48 295 0,724 EN 10270-1 170,312 59,91 235,09 50,1 | 80,7 | 51,7 | 17,8
D-289B 55 307 0,809 EN 10270-1 206,469 51,79 255,21 51,9 | 85,1 | 50,8 | 19,9
D-289C-04 48 275 0,88 EN 10270-1 183,381 66,62 208,38 54,2 | 83,2 | 57,8 | 21,6
D-292A 43,2 275 0,902 EN 10270-1 171,067 85,4 189,61 54,2 | 80,3 | 60,3 | 22,1
D-313D 60 319 1,004 EN 10270-1 262,625 57,41 261,59 54,0 | 83,8 | 53,5 | 24,6
D-317A 54 335 1,128 EN 10270-1 257,424 106,74 228,26 57,8 | 87,3 | 58,5 | 27,7
D-292 43,2 275 1,335 EN 10270-1 287,389 59,78 215,23 58,7 | 80,3 | 63,0 | 32,8
D-313E-14 48 280 1,396 EN 10270-1 287,457 74,14 205,86 61,9 | 86,4 | 65,0 | 34,3
D-317 54 335 1,669 EN 10270-1 434,441 74,72 260,28 64,3 | 87,3 | 64,6 | 41,0
D-318E 49 243 2,12 EN 10270-1 350,539 77,65 165,35 67,6 | 85,3 | 65,5 | 52,0
D-316 54 230 2,455 EN 10270-1 433,557 53,37 176,63 73,6 | 86,8 | 73,8 | 60,2
D-348A 55 280 2,753 EN 10270-1 425,053 125,63 154,38 78,3 | 100,0 | 67,4 | 67,6
D-339N 50 299 2,861 EN 10270-1 579,623 96,42 202,58 82,1 | 91,5 | 84,4 | 70,2
D-347A 55 235 3,773 EN 10270-1 530,599 94,38 140,63 85,9 | 94,6 | 70,6 | 92,6
D-348 55 280 4,075 EN 10270-1 781,891 88,13 191,88 100,0 | 100,0 | 100,0 | 100,0
D-378A 56,3 250 6,94 EN 10270-1 681,373 151,82 98,18 72,2 | 88,8 | 69,2 | 58,7
D-377A 56,3 217 9,51 EN 10270-1 977,729 114,19 102,81 64,8 | 84,9 | 66,8 | 42,8
D-378 56,3 250 10,271 EN 10270-1 1472,179 106,67 143,33 64,1 | 88,8 | 63,9 | 39,7
D-384A 46,3 280 11,145 EN 10270-1 1146,827 177,1 102,9 61,8 | 87,8 | 60,9 | 36,6
D-384 46,3 280 13,554 EN 10270-1 1791,169 147,85 132,15 58,1 | 87,8 | 56,3 | 30,1
D-389NA 50 265 17,58 EN 10270-1 1921,769 155,68 109,32 52,6 | 85,7 | 48,8 | 23,2
D-408 58 230 26,706 EN 10270-1 2620,936 131,86 98,14 45,2 | 79,8 | 40,5 | 15,3
D-414M 63 281 27,386 EN 10270-1 2793,812 178,98 102,02 45,4 | 80,8 | 40,6 | 14,9
D-414 48 275 35,243 EN 10270-1 3194,8 184,35 90,65 43,4 | 82,7 | 35,9 | 11,6
D-413A 48 248 35,243 EN 10270-1 2243,232 184,35 63,65 41,7 | 79,4 | 34,0 | 11,6
D-414M-05 57 276 35,552 EN 10270-1 2956,938 192,83 83,17 43,3 | 83,5 | 34,9 | 11,5
D-414M-04 57 230 43,17 EN 10270-1 2936,622 161,98 68,02 39,5 | 78,1 | 31,0 | 9,4
D-506 60 250 101,424 EN 10270-1 7302,517 178 72 34,5 | 75,5 | 24,1 | 4,0
D-447 50 239 102,697 EN 10270-1 4598,753 194,22 44,78 33,2 | 75,4 | 20,2 | 4,0
D-445D 55 238 149,063 EN 10270-1 6111,568 197 41 32,7 | 78,3 | 17,1 | 2,7
Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder D-348

Ursprungsland: DE, German; Druckfeder D-348
