Druckfeder D-408 Federstahl Ø 8 x 50 x 230 mm

Staffelpreise - Druckfeder D-408

Bestellmenge	Einzelpreis [EUR]
1	16,3800 EUR
2	13,0500 EUR
3	9,0700 EUR
7	7,2200 EUR
17	5,7200 EUR
37	4,9500 EUR
75	4,9100 EUR
125	4,9440 EUR
175	4,8928 EUR
250	4,7033 EUR
350	4,5611 EUR

Druckfeder Kaufen

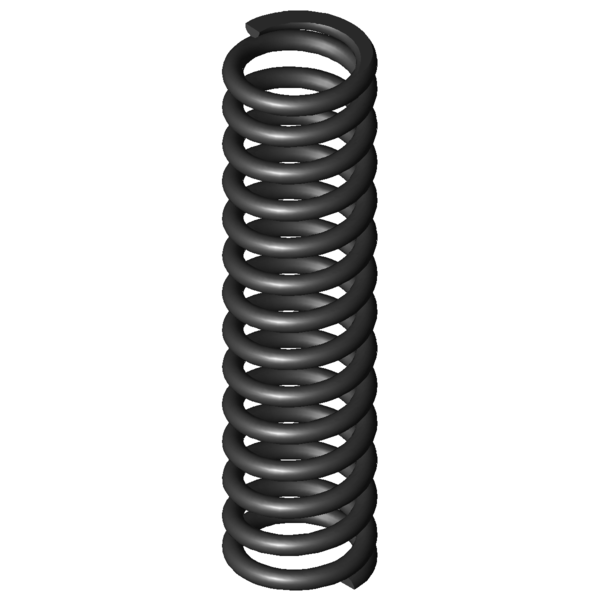

Produktbild Druckfeder D-408

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-408

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	8	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	50	mm	Mittlerer Windungsdurchmesser
De	58	mm	Äußerer Windungsdurchmesser
Dd	40,8	mm	Dorndurchmesser
Dh	59,5	mm	Hülsendurchmesser
L0	230	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	2620,936	N	Höchstkraft der Feder
Ln	131,86	mm	Kleinste Länge der Feder
sn	98,14	mm	Größter Federweg bei statischer Belastung
Fndyn	2409,141	N	Dynamische Höchstkraft
Lndyn	139,79	mm	Kleinste Länge dynamische Belastung
shdyn	35,72	mm	Größter Federweg dynamische Belastung
S	17,76	mm	Steigung der Feder
n	12,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	26,706	N/mm	Federrate
Gewicht	904,9783	g	Gewicht des Artikels
Fntol	139	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	136	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,6	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	3,74	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AR	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-408 Federstahl Ø 8 x 50 x 230 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-408 Federstahl Ø 8 x 50 x 230 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-408 Federstahl Ø 8 x 50 x 230 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-408 Federstahl Ø 8 x 50 x 230 mm

Kraft-Weg-Berechnung Druckfeder D-408

Anfrageformular Druckfeder D-408 Federstahl Ø 8 x 50 x 230 mm

Anfrageformular Druckfeder D-408

Ähnliche Druckfedern im Umfeld der Druckfeder D-408 Federstahl Ø 8 x 50 x 230 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-347A	55	235	3,773	EN 10270-1	530,599	94,38	140,63	48,1 \| 85,1 \| 45,0 \| 14,1
D-364E-14	70	220	4,087	EN 10270-1	604,612	72,07	147,93	47,5 \| 82,4 \| 44,7 \| 15,3
D-344A-10	60	190	4,252	EN 10270-1	520,186	67,67	122,33	48,9 \| 80,6 \| 50,0 \| 15,9
D-364R-44	54	200	4,777	EN 10270-1	302,028	136,77	63,23	46,4 \| 83,4 \| 38,0 \| 17,9
D-347	55	195	5,993	EN 10270-1	790,28	63,13	131,88	51,8 \| 80,7 \| 52,3 \| 22,4
D-364H	60	213	6,062	EN 10270-1	829,439	76,17	136,83	53,5 \| 86,0 \| 51,7 \| 22,7
D-378A	56,3	250	6,94	EN 10270-1	681,373	151,82	98,18	59,4 \| 89,3 \| 63,0 \| 26,0
D-372	69,3	235	7,551	EN 10270-1	1173,856	79,54	155,46	56,3 \| 86,8 \| 54,0 \| 28,3
D-377A	56,3	217	9,51	EN 10270-1	977,729	114,19	102,81	64,0 \| 90,1 \| 66,4 \| 35,6
D-378	56,3	250	10,271	EN 10270-1	1472,179	106,67	143,33	63,4 \| 89,3 \| 62,3 \| 38,5
D-364R-84	46	220	11,151	EN 10270-1	875,368	141,5	78,5	60,6 \| 83,3 \| 56,7 \| 41,8
D-377	56,3	175	15,104	EN 10270-1	1486,8	76,56	98,44	72,9 \| 84,0 \| 78,2 \| 56,6
D-389N	50	228	19,848	EN 10270-1	1756,744	139,49	88,51	81,3 \| 90,9 \| 78,6 \| 74,3
D-389N-05	46	236	25,772	EN 10270-1	2411,864	142,41	93,59	92,8 \| 88,1 \| 93,7 \| 96,5
D-408	58	230	26,706	EN 10270-1	2620,936	131,86	98,14	100,0 \| 100,0 \| 100,0 \| 100,0
D-413A	48	248	35,243	EN 10270-1	2243,232	184,35	63,65	80,9 \| 91,8 \| 75,2 \| 75,8
D-414M-05	57	276	35,552	EN 10270-1	2956,938	192,83	83,17	84,0 \| 90,2 \| 86,7 \| 75,1
D-414M-04	57	230	43,17	EN 10270-1	2936,622	161,98	68,02	79,0 \| 95,7 \| 79,3 \| 61,9
D-414M-03	57	184	54,944	EN 10270-1	2905,226	131,12	52,88	69,9 \| 89,1 \| 72,0 \| 48,6
D-438	60	230	65,2	EN 10270-1	4421,375	162,19	67,81	65,8 \| 92,2 \| 64,2 \| 41,0
D-506	60	250	101,424	EN 10270-1	7302,517	178	72	56,0 \| 87,1 \| 54,6 \| 26,3
D-447	50	239	102,697	EN 10270-1	4598,753	194,22	44,78	54,9 \| 87,5 \| 51,3 \| 26,0
D-445D	55	238	149,063	EN 10270-1	6111,568	197	41	50,2 \| 90,5 \| 42,3 \| 17,9

Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202081; Druckfeder D-408

Ursprungsland: DE, German; Druckfeder D-408
