Druckfeder D-414M-03 Federstahl Ø 9 x 48 x 184 mm

Staffelpreise - Druckfeder D-414M-03

Bestellmenge	Einzelpreis [EUR]
1	16,7200 EUR
2	13,3200 EUR
3	9,4800 EUR
7	7,5900 EUR
17	6,1000 EUR
37	5,2200 EUR
75	5,1800 EUR
125	5,1918 EUR
175	5,0944 EUR
250	5,0434 EUR
350	4,8174 EUR

Druckfeder Kaufen

Produktbild Druckfeder D-414M-03

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-414M-03

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	9	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	48	mm	Mittlerer Windungsdurchmesser
De	57	mm	Äußerer Windungsdurchmesser
Dd	37,8	mm	Dorndurchmesser
Dh	58,4	mm	Hülsendurchmesser
L0	184	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	2905,226	N	Höchstkraft der Feder
Ln	131,12	mm	Kleinste Länge der Feder
sn	52,88	mm	Größter Federweg bei statischer Belastung
Fndyn	2517,54	N	Dynamische Höchstkraft
Lndyn	138,18	mm	Kleinste Länge dynamische Belastung
shdyn	29,75	mm	Größter Federweg dynamische Belastung
S	15,909	mm	Steigung der Feder
n	11	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	54,944	N/mm	Federrate
Gewicht	985,8023	g	Gewicht des Artikels
Fntol	219	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	213	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,6	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	3,13	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AS	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-414M-03 Federstahl Ø 9 x 48 x 184 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-414M-03 Federstahl Ø 9 x 48 x 184 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-414M-03 Federstahl Ø 9 x 48 x 184 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-414M-03 Federstahl Ø 9 x 48 x 184 mm

Kraft-Weg-Berechnung Druckfeder D-414M-03

Anfrageformular Druckfeder D-414M-03 Federstahl Ø 9 x 48 x 184 mm

Anfrageformular Druckfeder D-414M-03

Ähnliche Druckfedern im Umfeld der Druckfeder D-414M-03 Federstahl Ø 9 x 48 x 184 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-364H	60	213	6,062	EN 10270-1	829,439	76,17	136,83	41,8 \| 80,8 \| 33,6 \| 11,0
D-364J-04	56	175	8,516	EN 10270-1	908,3	68,34	104,64	47,2 \| 84,8 \| 40,9 \| 15,8
D-364R-72	61	180	9,336	EN 10270-1	964,046	76,74	103,26	48,4 \| 86,0 \| 42,2 \| 17,0
D-377A	56,3	217	9,51	EN 10270-1	977,729	114,19	102,81	48,1 \| 84,5 \| 42,5 \| 17,3
D-364J-24	48	185	9,715	EN 10270-1	895,915	92,78	92,22	47,8 \| 81,6 \| 44,1 \| 17,7
D-383A	46,3	195	13,554	EN 10270-1	639,051	147,85	47,15	54,0 \| 81,9 \| 55,6 \| 24,7
D-377	56,3	175	15,104	EN 10270-1	1486,8	76,56	98,44	56,0 \| 88,0 \| 52,4 \| 27,5
D-383	46,3	195	20,06	EN 10270-1	1825,76	103,99	91,01	59,6 \| 81,9 \| 60,5 \| 36,5
D-389N-04	46	194	31,719	EN 10270-1	2399,97	118,34	75,66	72,8 \| 84,4 \| 76,3 \| 57,7
D-407	58	160	39,273	EN 10270-1	2561,24	94,78	65,22	82,5 \| 91,4 \| 84,6 \| 71,5
D-406A	58	147	39,273	EN 10270-1	2050,686	94,78	52,22	81,7 \| 89,0 \| 84,7 \| 71,5
D-414M-04	57	230	43,17	EN 10270-1	2936,622	161,98	68,02	86,8 \| 93,3 \| 88,3 \| 78,6
D-414L	63	179	44,682	EN 10270-1	2785,164	116,67	62,33	89,2 \| 95,9 \| 90,4 \| 81,3
D-413	48	190	52,16	EN 10270-1	3142,64	129,75	60,25	91,7 \| 90,0 \| 90,1 \| 94,9
D-414M-03	57	184	54,944	EN 10270-1	2905,226	131,12	52,88	100,0 \| 100,0 \| 100,0 \| 100,0
D-414M-02	57	138	75,548	EN 10270-1	2850,281	100,27	37,73	83,0 \| 91,7 \| 84,7 \| 72,7
D-437	60	165	95,882	EN 10270-1	4632,316	116,69	48,31	75,3 \| 91,6 \| 77,0 \| 57,3
D-504	60	175	149,153	EN 10270-1	7010,178	128	47	64,2 \| 90,6 \| 65,2 \| 36,8

Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202081; Druckfeder D-414M-03

Ursprungsland: DE, German; Druckfeder D-414M-03

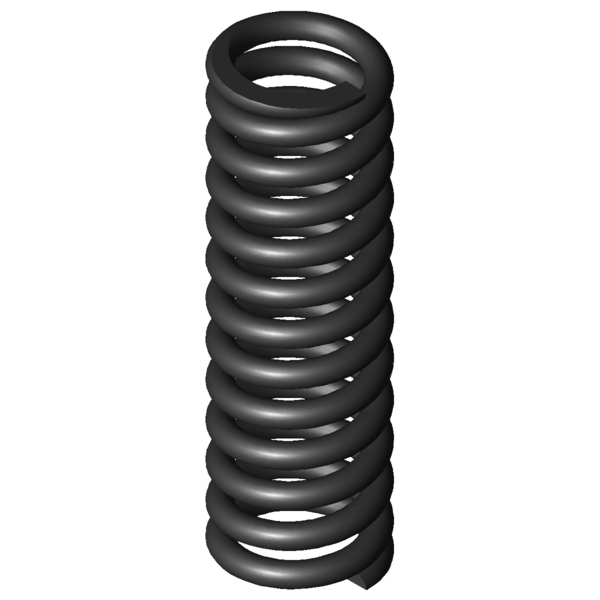

Produktbild - Druckfedern D-414M-03
