Druckfeder D-364R-72 Federstahl Ø 6 x 55 x 180 mm

Staffelpreise - Druckfeder D-364R-72

Bestellmenge	Einzelpreis [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9376 EUR
175	2,9180 EUR
250	2,8813 EUR
350	2,8095 EUR

Druckfeder Kaufen

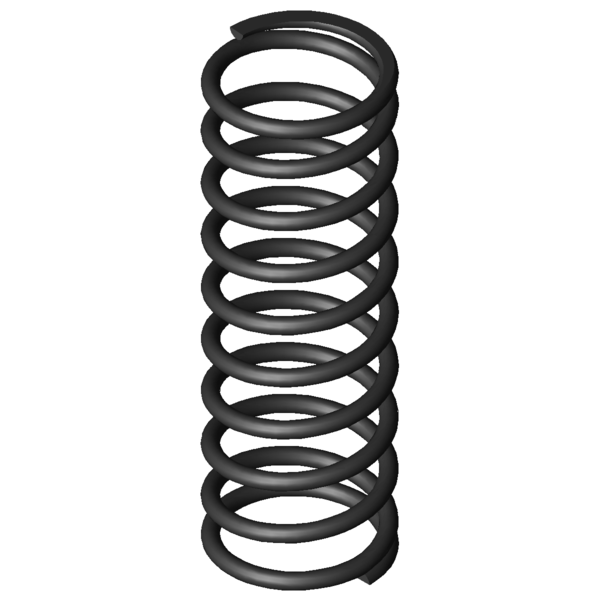

Produktbild Druckfeder D-364R-72

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-364R-72

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	6	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	55	mm	Mittlerer Windungsdurchmesser
De	61	mm	Äußerer Windungsdurchmesser
Dd	47,8	mm	Dorndurchmesser
Dh	62,3	mm	Hülsendurchmesser
L0	180	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	964,046	N	Höchstkraft der Feder
Ln	76,74	mm	Kleinste Länge der Feder
sn	103,26	mm	Größter Federweg bei statischer Belastung
Fndyn	929,876	N	Dynamische Höchstkraft
Lndyn	80,4	mm	Kleinste Länge dynamische Belastung
shdyn	51,2	mm	Größter Federweg dynamische Belastung
S	20,471	mm	Steigung der Feder
n	8,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	9,336	N/mm	Federrate
Gewicht	405,4849	g	Gewicht des Artikels
Fntol	50	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	49,56	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	3,8	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AK	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-364R-72 Federstahl Ø 6 x 55 x 180 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-364R-72 Federstahl Ø 6 x 55 x 180 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-364R-72 Federstahl Ø 6 x 55 x 180 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-364R-72 Federstahl Ø 6 x 55 x 180 mm

Kraft-Weg-Berechnung Druckfeder D-364R-72

Anfrageformular Druckfeder D-364R-72 Federstahl Ø 6 x 55 x 180 mm

Anfrageformular Druckfeder D-364R-72

Ähnliche Druckfedern im Umfeld der Druckfeder D-364R-72 Federstahl Ø 6 x 55 x 180 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-339J-11	68	173	2,51	EN 10270-1	308,959	49,91	123,09	57,3 \| 86,9 \| 58,0 \| 26,9
D-364R-33	69	200	3,145	EN 10270-1	309,3	101,66	98,34	62,6 \| 90,6 \| 63,7 \| 33,7
D-339J-23	58	185	3,21	EN 10270-1	403,8	59,2	125,8	72,8 \| 88,7 \| 62,5 \| 67,2
D-339Z-02	75	178	3,375	EN 10270-1	437,637	48,34	129,67	62,2 \| 87,9 \| 62,5 \| 36,2
D-315	54	150	3,793	EN 10270-1	427,309	37,36	112,64	62,7 \| 79,5 \| 68,0 \| 40,6
D-344A-10	60	190	4,252	EN 10270-1	520,186	67,67	122,33	78,4 \| 91,4 \| 54,9 \| 89,0
D-341	68	180	4,63	EN 10270-1	616,696	46,8	133,2	70,4 \| 91,0 \| 70,7 \| 49,6
D-339M	50	187	4,668	EN 10270-1	580,828	62,58	124,42	79,3 \| 88,8 \| 51,4 \| 97,7
D-364R-44	54	200	4,777	EN 10270-1	302,028	136,77	63,23	100,0 \| 100,0 \| 100,0 \| 100,0
D-339L-10	50	160	5,218	EN 10270-1	537,714	56,94	103,06	71,9 \| 82,0 \| 77,8 \| 55,9
D-347	55	195	5,993	EN 10270-1	790,28	63,13	131,88	72,6 \| 95,0 \| 43,1 \| 79,7
D-346A	55	150	5,993	EN 10270-1	520,611	63,13	86,88	73,0 \| 85,6 \| 69,1 \| 64,2
D-364H	60	213	6,062	EN 10270-1	829,439	76,17	136,83	71,4 \| 94,0 \| 41,3 \| 78,8
D-364J-04	56	175	8,516	EN 10270-1	908,3	68,34	104,64	65,3 \| 94,0 \| 46,8 \| 55,0
D-364R-72	61	180	9,336	EN 10270-1	964,046	76,74	103,26	62,7 \| 90,6 \| 46,3 \| 51,2
D-377A	56,3	217	9,51	EN 10270-1	977,729	114,19	102,81	62,9 \| 92,3 \| 46,2 \| 50,2
D-364J-24	48	185	9,715	EN 10270-1	895,915	92,78	92,22	64,5 \| 93,2 \| 51,1 \| 49,2
D-371	69,3	155	11,669	EN 10270-1	1156,284	55,91	99,09	86,5 \| 89,8 \| 89,7 \| 80,0
D-377	56,3	175	15,104	EN 10270-1	1486,8	76,56	98,44	54,9 \| 90,8 \| 42,3 \| 31,6
D-407	58	160	39,273	EN 10270-1	2561,24	94,78	65,22	53,5 \| 86,3 \| 50,4 \| 23,8
D-406A	58	147	39,273	EN 10270-1	2050,686	94,78	52,22	52,2 \| 83,9 \| 48,8 \| 23,8
D-414L	63	179	44,682	EN 10270-1	2785,164	116,67	62,33	52,0 \| 87,6 \| 47,5 \| 20,9
D-413	48	190	52,16	EN 10270-1	3142,64	129,75	60,25	48,4 \| 82,8 \| 44,5 \| 17,9
D-414M-03	57	184	54,944	EN 10270-1	2905,226	131,12	52,88	48,4 \| 86,0 \| 42,2 \| 17,0
D-437	60	165	95,882	EN 10270-1	4632,316	116,69	48,31	42,3 \| 83,3 \| 33,8 \| 9,7
D-504	60	175	149,153	EN 10270-1	7010,178	128	47	39,8 \| 83,4 \| 29,6 \| 6,3

Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202081; Druckfeder D-364R-72

Ursprungsland: DE, German; Druckfeder D-364R-72
