Druckfeder D-315 Federstahl Ø 4 x 50 x 150 mm

Staffelpreise - Druckfeder D-315

Bestellmenge Einzelpreis [EUR]
1 12,4800 EUR
2 9,9500 EUR
3 5,4200 EUR
7 3,2800 EUR
17 1,8300 EUR
37 1,5400 EUR
75 1,5100 EUR
125 1,4634 EUR
175 1,4586 EUR
250 1,4345 EUR
350 1,4116 EUR

Druckfeder Kaufen

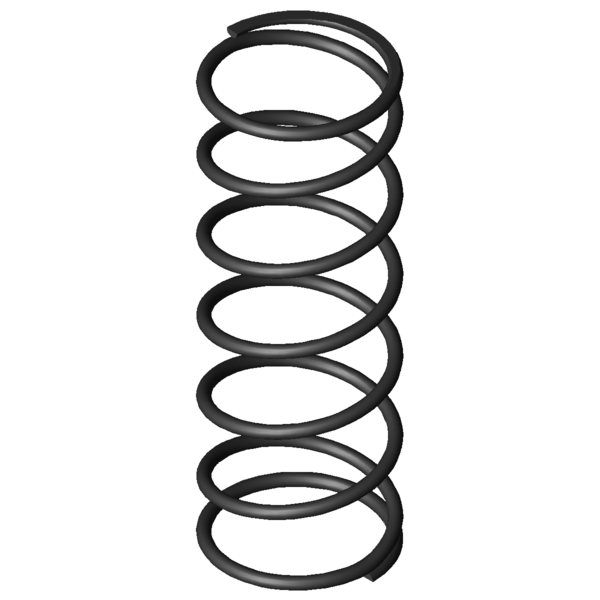

Produktbild Druckfeder D-315
Produktbild Druckfeder D-315
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-315

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 4 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 50 mm Mittlerer Windungsdurchmesser
De 54 mm Äußerer Windungsdurchmesser
Dd 44,8 mm Dorndurchmesser
Dh 56,2 mm Hülsendurchmesser
L0 150 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 427,309 N Höchstkraft der Feder
Ln 37,36 mm Kleinste Länge der Feder
sn 112,64 mm Größter Federweg bei statischer Belastung
Fndyn 394,519 N Dynamische Höchstkraft
Lndyn 46 mm Kleinste Länge dynamische Belastung
shdyn 38,92 mm Größter Federweg dynamische Belastung
S 26,545 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 3,793 N/mm Federrate
Gewicht 117,0231 g Gewicht des Artikels
Fntol 22,78 N (+/-) Toleranz für statische Höchstkraft
Fndtol 22,57 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,8 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 4,32 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AB - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-315 Federstahl Ø 4 x 50 x 150 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-315 Federstahl Ø 4 x 50 x 150 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-315 Federstahl Ø 4 x 50 x 150 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-315 Federstahl Ø 4 x 50 x 150 mm

Kraft-Weg-Berechnung Druckfeder D-315

Anfrageformular Druckfeder D-315 Federstahl Ø 4 x 50 x 150 mm

Anfrageformular Druckfeder D-315

Ähnliche Druckfedern im Umfeld der Druckfeder D-315 Federstahl Ø 4 x 50 x 150 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-315 EN 10270-1 4 54 150 427,309 37,36 112,64 5,5 3,793 100,0 | 100,0 | 100,0 | 100,0
VD-315 1.4310 4 54 150 367,014 37,36 112,64 5,5 3,258 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-263V-20 46 136 0,879 EN 10270-1 96,367 26,37 109,63 54,2 | 79,5 | 59,9 | 23,2
D-288H 48 161 1,233 EN 10270-1 163,283 28,56 132,44 59,4 | 84,0 | 61,6 | 32,5
D-289A 55 180 1,397 EN 10270-1 205,866 32,68 147,32 62,1 | 87,2 | 62,3 | 36,8
D-289 55 117 2,196 EN 10270-1 206,145 23,12 93,88 69,7 | 85,4 | 65,8 | 57,9
D-313E-12 48 160 2,444 EN 10270-1 279,917 45,45 114,55 79,1 | 90,9 | 81,9 | 64,4
D-318D 49 156 3,367 EN 10270-1 350,664 51,85 104,15 90,5 | 95,6 | 87,3 | 88,8
D-315 54 150 3,793 EN 10270-1 427,309 37,36 112,64 100,0 | 100,0 | 100,0 | 100,0
D-321 44 160 4,794 EN 10270-1 524,956 50,5 109,5 86,7 | 91,7 | 89,3 | 79,1
D-339J-22 58 120 4,96 EN 10270-1 389,4 41,5 78,5 81,4 | 87,3 | 80,4 | 76,5
D-339L-10 50 160 5,218 EN 10270-1 537,714 56,94 103,06 83,3 | 91,7 | 85,5 | 72,7
D-346A 55 150 5,993 EN 10270-1 520,611 63,13 86,88 78,5 | 92,7 | 79,6 | 63,3
D-364R-43 54 135 7,069 EN 10270-1 275,394 96,04 38,96 63,4 | 87,1 | 49,5 | 53,7
D-364J-04 56 175 8,516 EN 10270-1 908,3 68,34 104,64 66,2 | 85,0 | 70,0 | 43,7
D-346 55 130 9,261 EN 10270-1 793,004 44,38 85,63 64,7 | 88,3 | 65,0 | 41,0
D-364G 60 128 10,47 EN 10270-1 829,99 48,73 79,27 59,9 | 82,7 | 60,9 | 36,2
D-352 45 140 11,704 EN 10270-1 926,636 60,83 79,17 58,7 | 85,6 | 58,2 | 32,4
D-364J-03 56 117 13,161 EN 10270-1 906,778 48,1 68,9 55,1 | 82,4 | 54,1 | 28,8
D-364J-23 48 135 14,287 EN 10270-1 976,5 66,65 68,35 54,2 | 83,9 | 52,2 | 26,6
D-376A 56,3 140 15,104 EN 10270-1 958,149 76,56 63,44 53,3 | 84,2 | 50,5 | 25,1
D-377 56,3 175 15,104 EN 10270-1 1486,8 76,56 98,44 55,0 | 81,7 | 58,1 | 25,1
D-364R-83 46 150 16,504 EN 10270-1 833,439 99,5 50,5 51,7 | 84,0 | 48,1 | 23,0
D-382A 46,3 152 18,574 EN 10270-1 756,02 111,3 40,7 49,8 | 82,6 | 46,3 | 20,4
Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202081; Druckfeder D-315

Ursprungsland: DE, German; Druckfeder D-315
