Druckfeder D-376A Federstahl Ø 6,3 x 50 x 140 mm

Staffelpreise - Druckfeder D-376A

Bestellmenge	Einzelpreis [EUR]
1	14,1400 EUR
2	11,2600 EUR
3	6,8900 EUR
7	4,8200 EUR
17	3,2500 EUR
37	2,7900 EUR
75	2,7600 EUR
125	2,7229 EUR
175	2,7020 EUR
250	2,6755 EUR
350	2,6149 EUR

Druckfeder Kaufen

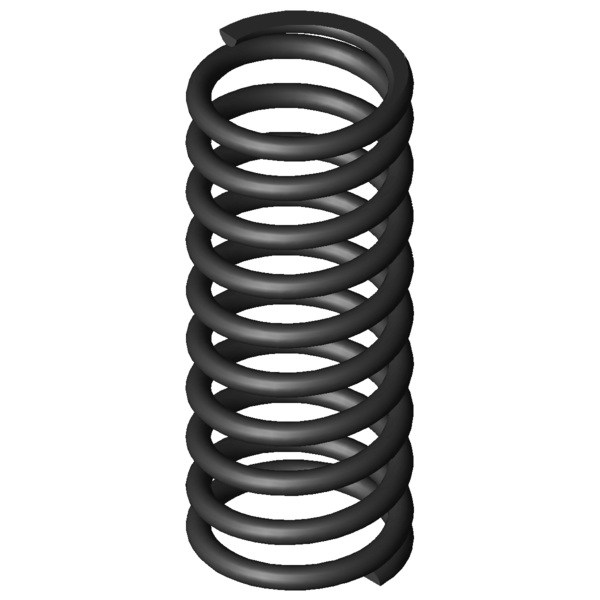

Produktbild Druckfeder D-376A

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-376A

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	6,3	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	50	mm	Mittlerer Windungsdurchmesser
De	56,3	mm	Äußerer Windungsdurchmesser
Dd	42,6	mm	Dorndurchmesser
Dh	57,7	mm	Hülsendurchmesser
L0	140	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	958,149	N	Höchstkraft der Feder
Ln	76,56	mm	Kleinste Länge der Feder
sn	63,44	mm	Größter Federweg bei statischer Belastung
Fndyn	879,524	N	Dynamische Höchstkraft
Lndyn	81,77	mm	Kleinste Länge dynamische Belastung
shdyn	44,8	mm	Größter Federweg dynamische Belastung
S	15,729	mm	Steigung der Feder
n	8,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	15,104	N/mm	Federrate
Gewicht	406,4065	g	Gewicht des Artikels
Fntol	61,2	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	60	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,6	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	3,1	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AJ	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-376A Federstahl Ø 6,3 x 50 x 140 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-376A Federstahl Ø 6,3 x 50 x 140 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-376A Federstahl Ø 6,3 x 50 x 140 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-376A Federstahl Ø 6,3 x 50 x 140 mm

Kraft-Weg-Berechnung Druckfeder D-376A

Anfrageformular Druckfeder D-376A Federstahl Ø 6,3 x 50 x 140 mm

Anfrageformular Druckfeder D-376A

Ähnliche Druckfedern im Umfeld der Druckfeder D-376A Federstahl Ø 6,3 x 50 x 140 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-318D	49	156	3,367	EN 10270-1	350,664	51,85	104,15	50,4 \| 80,1 \| 48,8 \| 22,3
D-315	54	150	3,793	EN 10270-1	427,309	37,36	112,64	53,3 \| 84,2 \| 50,5 \| 25,1
D-364R-32	69	136	4,625	EN 10270-1	292,723	72,71	63,29	61,7 \| 89,2 \| 65,2 \| 30,6
D-339J-22	58	120	4,96	EN 10270-1	389,4	41,5	78,5	59,4 \| 84,7 \| 60,7 \| 32,8
D-339L-10	50	160	5,218	EN 10270-1	537,714	56,94	103,06	58,7 \| 82,6 \| 58,8 \| 34,5
D-346A	55	150	5,993	EN 10270-1	520,611	63,13	86,88	64,5 \| 90,1 \| 63,7 \| 39,7
D-344A-14	60	120	6,958	EN 10270-1	520,195	45,24	74,76	67,3 \| 86,3 \| 69,6 \| 46,1
D-364R-43	54	135	7,069	EN 10270-1	275,394	96,04	38,96	61,9 \| 93,7 \| 45,1 \| 46,8
D-346	55	130	9,261	EN 10270-1	793,004	44,38	85,63	76,6 \| 90,0 \| 78,4 \| 61,3
D-364G	60	128	10,47	EN 10270-1	829,99	48,73	79,27	81,2 \| 90,9 \| 83,3 \| 69,3
D-352	45	140	11,704	EN 10270-1	926,636	60,83	79,17	84,1 \| 86,4 \| 88,4 \| 77,5
D-364J-03	56	117	13,161	EN 10270-1	906,778	48,1	68,9	90,2 \| 90,1 \| 93,4 \| 87,1
D-364J-23	48	135	14,287	EN 10270-1	976,5	66,65	68,35	93,2 \| 89,7 \| 95,5 \| 94,6
D-364R-71	61	120	14,429	EN 10270-1	974,502	52,46	67,54	94,2 \| 91,1 \| 96,1 \| 95,5
D-376A	56,3	140	15,104	EN 10270-1	958,149	76,56	63,44	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-83	46	150	16,504	EN 10270-1	833,439	99,5	50,5	88,3 \| 90,1 \| 83,3 \| 91,5
D-376	56,3	115	23,343	EN 10270-1	1424,186	53,99	61,01	80,2 \| 94,0 \| 81,7 \| 64,7
D-382	46,3	135	29,501	EN 10270-1	1777,615	74,74	60,26	72,8 \| 92,9 \| 74,4 \| 51,2
D-389M	50	145	32,384	EN 10270-1	1751,521	90,91	54,09	69,5 \| 91,8 \| 70,0 \| 46,6
D-406A	58	147	39,273	EN 10270-1	2050,686	94,78	52,22	64,4 \| 90,4 \| 64,5 \| 38,5
D-407	58	160	39,273	EN 10270-1	2561,24	94,78	65,22	64,5 \| 87,8 \| 67,3 \| 38,5
D-406	58	110	60,695	EN 10270-1	2611,224	66,98	43,02	54,0 \| 84,8 \| 52,3 \| 24,9
D-414M-02	57	138	75,548	EN 10270-1	2850,281	100,27	37,73	51,9 \| 89,1 \| 46,5 \| 20,0
D-412	48	135	76,706	EN 10270-1	3194,8	93,35	41,65	51,4 \| 86,8 \| 47,8 \| 19,7
D-437	60	165	95,882	EN 10270-1	4632,316	116,69	48,31	48,2 \| 80,6 \| 48,4 \| 15,8
D-445	55	140	139,746	EN 10270-1	4132,296	110,43	29,57	44,2 \| 86,9 \| 34,9 \| 10,8
D-502	60	120	230,509	EN 10270-1	6834,412	90,35	29,65	38,6 \| 78,9 \| 30,4 \| 6,6

Anzahl der ähnlichen Metallfedern: 26
