Druckfeder D-352 Federstahl Ø 5 x 40 x 140 mm

Staffelpreise - Druckfeder D-352

Bestellmenge Einzelpreis [EUR]
1 12,9200 EUR
2 10,2900 EUR
3 5,8600 EUR
7 3,7100 EUR
17 2,3700 EUR
37 2,0000 EUR
75 1,9100 EUR
125 1,8670 EUR
175 1,8647 EUR
250 1,8186 EUR
350 1,7923 EUR

Druckfeder Kaufen

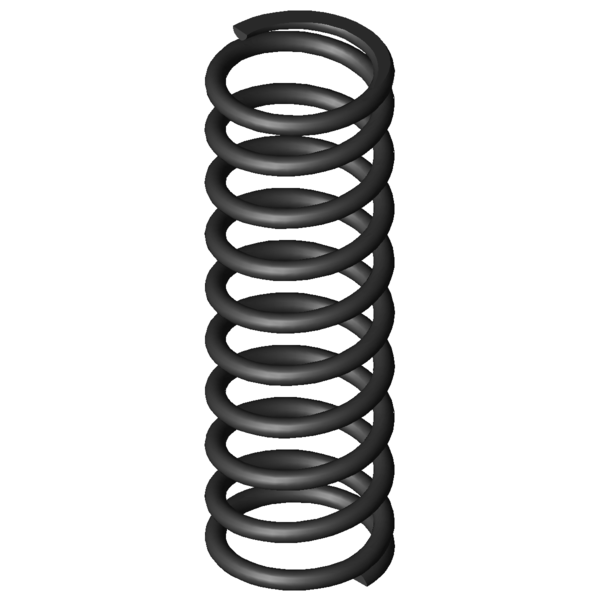

Produktbild Druckfeder D-352
Produktbild Druckfeder D-352
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-352

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 40 mm Mittlerer Windungsdurchmesser
De 45 mm Äußerer Windungsdurchmesser
Dd 34 mm Dorndurchmesser
Dh 46,5 mm Hülsendurchmesser
L0 140 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 926,636 N Höchstkraft der Feder
Ln 60,83 mm Kleinste Länge der Feder
sn 79,17 mm Größter Federweg bei statischer Belastung
Fndyn 866,125 N Dynamische Höchstkraft
Lndyn 66 mm Kleinste Länge dynamische Belastung
shdyn 28,22 mm Größter Federweg dynamische Belastung
S 15,882 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 11,704 N/mm Federrate
Gewicht 204,7904 g Gewicht des Artikels
Fntol 45,18 N (+/-) Toleranz für statische Höchstkraft
Fndtol 44,45 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,67 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AD - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-352 Federstahl Ø 5 x 40 x 140 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-352 Federstahl Ø 5 x 40 x 140 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-352 Federstahl Ø 5 x 40 x 140 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-352 Federstahl Ø 5 x 40 x 140 mm

Kraft-Weg-Berechnung Druckfeder D-352

Anfrageformular Druckfeder D-352 Federstahl Ø 5 x 40 x 140 mm

Anfrageformular Druckfeder D-352

Ähnliche Druckfedern im Umfeld der Druckfeder D-352 Federstahl Ø 5 x 40 x 140 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-352 EN 10270-1 5 45 140 926,636 60,83 79,17 8,5 11,704 100,0 | 100,0 | 100,0 | 100,0
VD-352 1.4310 5 45 140 795,884 60,83 79,17 8,5 10,053 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-263V-20 46 136 0,879 EN 10270-1 96,367 26,37 109,63 43,5 | 81,7 | 41,3 | 7,5
D-263F 38 134 0,946 EN 10270-1 105,429 22,52 111,48 41,3 | 74,7 | 41,2 | 8,1
D-263X 42 141 1,174 EN 10270-1 135,864 25,27 115,73 44,1 | 80,9 | 41,5 | 10,0
D-288H 48 161 1,233 EN 10270-1 163,283 28,56 132,44 42,7 | 78,9 | 38,7 | 10,5
D-313E-12 48 160 2,444 EN 10270-1 279,917 45,45 114,55 51,7 | 84,4 | 49,7 | 20,9
D-290 43,2 125 3,035 EN 10270-1 288,652 29,89 95,12 55,4 | 83,1 | 57,2 | 25,9
D-313E-11 48 120 3,258 EN 10270-1 274,052 35,89 84,11 57,8 | 83,8 | 61,9 | 27,8
D-318D 49 156 3,367 EN 10270-1 350,664 51,85 104,15 57,6 | 87,2 | 56,9 | 28,8
D-313H 40 155 3,735 EN 10270-1 391,897 50,06 104,94 58,2 | 83,7 | 58,9 | 31,9
D-321 44 160 4,794 EN 10270-1 524,956 50,5 109,5 64,6 | 88,4 | 64,5 | 41,0
D-327A 36 141 5,896 EN 10270-1 403,35 72,58 68,42 67,3 | 86,4 | 65,0 | 50,4
D-324 37 135 7,639 EN 10270-1 621,215 53,68 81,32 77,9 | 86,2 | 82,2 | 65,3
D-351B 45 130 11,054 EN 10270-1 731,563 63,82 66,18 91,1 | 97,6 | 81,3 | 94,4
D-352 45 140 11,704 EN 10270-1 926,636 60,83 79,17 100,0 | 100,0 | 100,0 | 100,0
D-351A 45 110 13,265 EN 10270-1 731,563 54,85 55,15 85,1 | 92,9 | 74,3 | 88,2
D-364J-23 48 135 14,287 EN 10270-1 976,5 66,65 68,35 88,7 | 93,7 | 90,6 | 81,9
D-357A 37 144 14,393 EN 10270-1 800,314 88,4 55,6 84,3 | 93,1 | 78,3 | 81,3
D-364R-83 46 150 16,504 EN 10270-1 833,439 99,5 50,5 79,8 | 91,5 | 76,9 | 70,9
D-382A 46,3 152 18,574 EN 10270-1 756,02 111,3 40,7 73,0 | 89,6 | 66,5 | 63,0
D-364J-11 42 135 22,554 EN 10270-1 1443,45 71 64 72,7 | 93,6 | 72,5 | 51,9
D-364R-93 39 152 27,214 EN 10270-1 1285,185 104,78 47,22 65,4 | 87,4 | 65,9 | 43,0
D-382 46,3 135 29,501 EN 10270-1 1777,615 74,74 60,26 64,9 | 91,0 | 64,1 | 39,7
D-364R-09 39 152 30,004 EN 10270-1 1845,233 90,5 61,5 63,8 | 88,3 | 63,9 | 39,0
D-389M 50 145 32,384 EN 10270-1 1751,521 90,91 54,09 60,9 | 86,0 | 60,6 | 36,1
D-364R-08 39 127 36,005 EN 10270-1 1843,433 75,8 51,2 59,3 | 87,9 | 57,5 | 32,5
D-389N-03 46 152 41,235 EN 10270-1 2380,938 94,26 57,74 57,1 | 87,1 | 55,9 | 28,4
D-389A-09 39 152 46,861 EN 10270-1 1862,91 112,25 39,75 53,1 | 84,5 | 50,0 | 25,0
D-389A-08 39 127 58,019 EN 10270-1 1958,865 93,24 33,76 49,7 | 84,0 | 45,0 | 20,2
D-412 48 135 76,706 EN 10270-1 3194,8 93,35 41,65 46,8 | 84,2 | 40,8 | 15,3
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202081; Druckfeder D-352

Ursprungsland: DE, German; Druckfeder D-352
