Druckfeder D-351B Federstahl Ø 5 x 40 x 130 mm

Staffelpreise - Druckfeder D-351B

Bestellmenge Einzelpreis [EUR]
1 13,1800 EUR
2 10,5000 EUR
3 6,0600 EUR
7 3,9100 EUR
17 2,5400 EUR
37 2,1200 EUR
75 2,0700 EUR
125 2,0408 EUR
175 2,0281 EUR
250 1,9902 EUR
350 1,9446 EUR

Druckfeder Kaufen

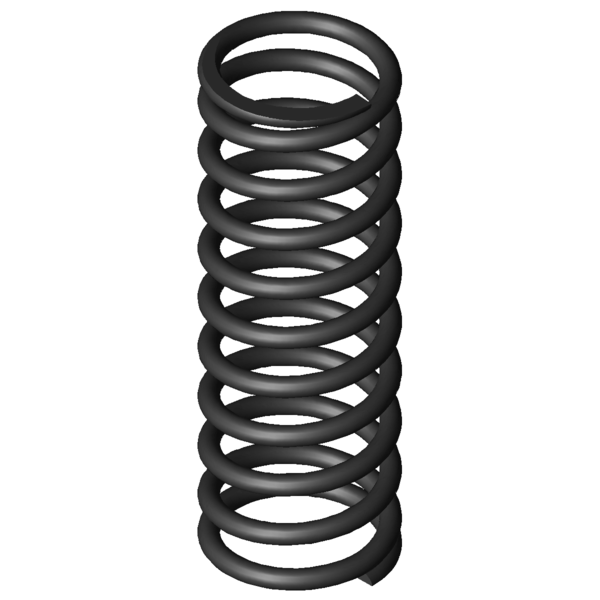

Produktbild Druckfeder D-351B
Produktbild Druckfeder D-351B
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-351B

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 40 mm Mittlerer Windungsdurchmesser
De 45 mm Äußerer Windungsdurchmesser
Dd 34 mm Dorndurchmesser
Dh 46,5 mm Hülsendurchmesser
L0 130 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 731,563 N Höchstkraft der Feder
Ln 63,82 mm Kleinste Länge der Feder
sn 66,18 mm Größter Federweg bei statischer Belastung
Fndyn 682,815 N Dynamische Höchstkraft
Lndyn 68,23 mm Kleinste Länge dynamische Belastung
shdyn 36,21 mm Größter Federweg dynamische Belastung
S 13,889 mm Steigung der Feder
n 9 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 11,054 N/mm Federrate
Gewicht 214,5423 g Gewicht des Artikels
Fntol 42,8 N (+/-) Toleranz für statische Höchstkraft
Fndtol 41,62 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,8 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AE - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-351B Federstahl Ø 5 x 40 x 130 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-351B Federstahl Ø 5 x 40 x 130 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-351B Federstahl Ø 5 x 40 x 130 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-351B Federstahl Ø 5 x 40 x 130 mm

Kraft-Weg-Berechnung Druckfeder D-351B

Anfrageformular Druckfeder D-351B Federstahl Ø 5 x 40 x 130 mm

Anfrageformular Druckfeder D-351B

Ähnliche Druckfedern im Umfeld der Druckfeder D-351B Federstahl Ø 5 x 40 x 130 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-351B EN 10270-1 5 45 130 731,563 63,82 66,18 9 11,054 100,0 | 100,0 | 100,0 | 100,0
VD-351B 1.4310 5 45 130 628,337 63,82 66,18 9 9,494 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-263V-20 46 136 0,879 EN 10270-1 96,367 26,37 109,63 42,0 | 81,1 | 36,8 | 8,0
D-263F 38 134 0,946 EN 10270-1 105,429 22,52 111,48 40,2 | 75,2 | 36,9 | 8,6
D-263X 42 141 1,174 EN 10270-1 135,864 25,27 115,73 42,3 | 78,5 | 37,9 | 10,6
D-289C-02 48 115 2,16 EN 10270-1 181,589 30,93 84,07 51,1 | 82,1 | 51,8 | 19,5
D-288Z-13 37 131 2,47 EN 10270-1 227,331 38,96 92,04 51,4 | 80,5 | 51,5 | 22,3
D-290 43,2 125 3,035 EN 10270-1 288,652 29,89 95,12 55,8 | 85,4 | 54,5 | 27,5
D-313E-11 48 120 3,258 EN 10270-1 274,052 35,89 84,11 57,9 | 86,0 | 58,1 | 29,5
D-364R-43 54 135 7,069 EN 10270-1 275,394 96,04 38,96 67,3 | 89,6 | 48,3 | 63,9
D-320 44 105 7,409 EN 10270-1 514,932 35,5 69,5 78,7 | 86,2 | 82,8 | 67,0
D-324 37 135 7,639 EN 10270-1 621,215 53,68 81,32 79,5 | 86,2 | 83,1 | 69,1
D-346 55 130 9,261 EN 10270-1 793,004 44,38 85,63 87,5 | 93,9 | 84,8 | 83,8
D-339N-05 41 115 10,107 EN 10270-1 607,933 54,85 60,15 89,4 | 89,9 | 87,0 | 91,4
D-351B 45 130 11,054 EN 10270-1 731,563 63,82 66,18 100,0 | 100,0 | 100,0 | 100,0
D-352 45 140 11,704 EN 10270-1 926,636 60,83 79,17 91,1 | 97,6 | 81,3 | 94,4
D-351A 45 110 13,265 EN 10270-1 731,563 54,85 55,15 90,0 | 94,9 | 91,7 | 83,3
D-364J-23 48 135 14,287 EN 10270-1 976,5 66,65 68,35 85,6 | 93,7 | 85,9 | 77,4
D-364R-83 46 150 16,504 EN 10270-1 833,439 99,5 50,5 79,4 | 89,3 | 82,0 | 67,0
D-382A 46,3 152 18,574 EN 10270-1 756,02 111,3 40,7 75,3 | 87,4 | 79,1 | 59,5
D-364J-11 42 135 22,554 EN 10270-1 1443,45 71 64 72,1 | 93,5 | 73,7 | 49,0
D-364R-82 46 102 24,27 EN 10270-1 740,242 71,5 30,5 62,9 | 88,3 | 62,2 | 38,2
D-382 46,3 135 29,501 EN 10270-1 1777,615 74,74 60,26 64,8 | 91,0 | 66,1 | 37,5
D-389M 50 145 32,384 EN 10270-1 1751,521 90,91 54,09 59,9 | 83,7 | 61,7 | 34,1
D-364R-08 39 127 36,005 EN 10270-1 1843,433 75,8 51,2 59,8 | 90,2 | 58,5 | 30,7
D-364R-07 39 115 39,38 EN 10270-1 1839,045 68,3 46,7 56,8 | 87,1 | 55,2 | 28,1
D-389N-03 46 152 41,235 EN 10270-1 2380,938 94,26 57,74 56,9 | 84,9 | 59,0 | 26,8
D-389A-08 39 127 58,019 EN 10270-1 1958,865 93,24 33,76 49,9 | 86,3 | 44,2 | 19,1
D-389N-02 46 110 58,907 EN 10270-1 2345,594 70,18 39,82 49,7 | 84,6 | 45,7 | 18,8
D-389A-07 39 115 64,126 EN 10270-1 1883,135 85,63 29,37 47,4 | 83,3 | 41,6 | 17,2
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder D-351B

Ursprungsland: DE, German; Druckfeder D-351B
