Druckfeder D-382 Federstahl Ø 6,3 x 40 x 135 mm

Staffelpreise - Druckfeder D-382

Bestellmenge Einzelpreis [EUR]
1 13,5300 EUR
2 10,7800 EUR
3 6,2300 EUR
7 4,2800 EUR
17 2,7100 EUR
37 2,3100 EUR
75 2,2200 EUR
125 2,1813 EUR
175 2,1735 EUR
250 2,1481 EUR
350 2,0967 EUR

Druckfeder Kaufen

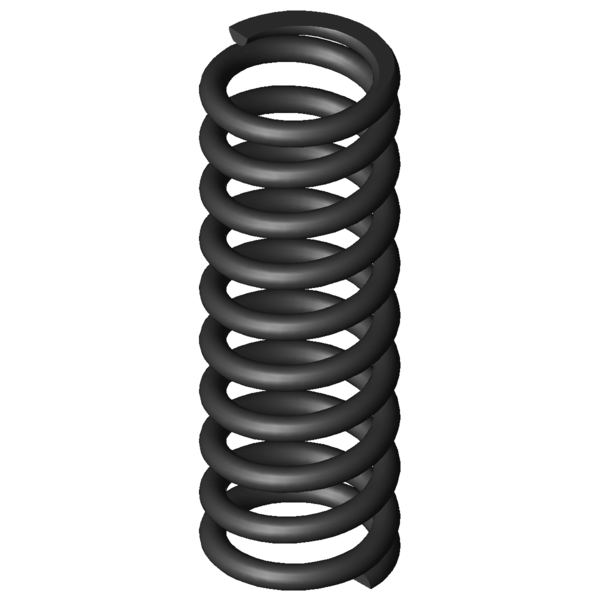

Produktbild Druckfeder D-382
Produktbild Druckfeder D-382
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-382

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 6,3 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 40 mm Mittlerer Windungsdurchmesser
De 46,3 mm Äußerer Windungsdurchmesser
Dd 32,7 mm Dorndurchmesser
Dh 47,5 mm Hülsendurchmesser
L0 135 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 1777,615 N Höchstkraft der Feder
Ln 74,74 mm Kleinste Länge der Feder
sn 60,26 mm Größter Federweg bei statischer Belastung
Fndyn 1578,282 N Dynamische Höchstkraft
Lndyn 81,5 mm Kleinste Länge dynamische Belastung
shdyn 20,72 mm Größter Federweg dynamische Belastung
S 15,141 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 29,501 N/mm Federrate
Gewicht 325,1252 g Gewicht des Artikels
Fntol 95,2 N (+/-) Toleranz für statische Höchstkraft
Fndtol 93,3 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,33 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AG - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-382 Federstahl Ø 6,3 x 40 x 135 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-382 Federstahl Ø 6,3 x 40 x 135 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-382 Federstahl Ø 6,3 x 40 x 135 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-382 Federstahl Ø 6,3 x 40 x 135 mm

Kraft-Weg-Berechnung Druckfeder D-382

Anfrageformular Druckfeder D-382 Federstahl Ø 6,3 x 40 x 135 mm

Anfrageformular Druckfeder D-382

Ähnliche Druckfedern im Umfeld der Druckfeder D-382 Federstahl Ø 6,3 x 40 x 135 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-382 EN 10270-1 6,3 46,3 135 1777,615 74,74 60,26 8,5 29,501 100,0 | 100,0 | 100,0 | 100,0
VD-382 1.4310 6,3 46,3 135 1526,786 74,74 60,26 8,5 25,338 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-313E-11 48 120 3,258 EN 10270-1 274,052 35,89 84,11 45,1 | 80,8 | 43,5 | 11,0
D-318D 49 156 3,367 EN 10270-1 350,664 51,85 104,15 43,9 | 81,5 | 38,8 | 11,4
D-296 35,2 135 3,835 EN 10270-1 362,819 40,4 94,6 43,6 | 75,6 | 42,1 | 13,0
D-321 44 160 4,794 EN 10270-1 524,956 50,5 109,5 46,5 | 81,0 | 42,3 | 16,3
D-364R-43 54 135 7,069 EN 10270-1 275,394 96,04 38,96 51,9 | 91,5 | 40,1 | 24,0
D-324 37 135 7,639 EN 10270-1 621,215 53,68 81,32 53,9 | 81,1 | 54,5 | 25,9
D-346 55 130 9,261 EN 10270-1 793,004 44,38 85,63 58,5 | 86,6 | 57,5 | 31,4
D-351B 45 130 11,054 EN 10270-1 731,563 63,82 66,18 64,8 | 91,0 | 66,1 | 37,5
D-352 45 140 11,704 EN 10270-1 926,636 60,83 79,17 64,9 | 91,0 | 64,1 | 39,7
D-351A 45 110 13,265 EN 10270-1 731,563 54,85 55,15 65,8 | 86,0 | 66,3 | 45,0
D-364J-23 48 135 14,287 EN 10270-1 976,5 66,65 68,35 71,5 | 94,6 | 71,5 | 48,4
D-364R-83 46 150 16,504 EN 10270-1 833,439 99,5 50,5 72,1 | 94,9 | 65,3 | 55,9
D-382A 46,3 152 18,574 EN 10270-1 756,02 111,3 40,7 71,4 | 96,3 | 55,0 | 63,0
D-364J-11 42 135 22,554 EN 10270-1 1443,45 71 64 85,6 | 92,7 | 87,7 | 76,5
D-382 46,3 135 29,501 EN 10270-1 1777,615 74,74 60,26 100,0 | 100,0 | 100,0 | 100,0
D-389M 50 145 32,384 EN 10270-1 1751,521 90,91 54,09 92,4 | 91,9 | 94,1 | 91,1
D-364R-08 39 127 36,005 EN 10270-1 1843,433 75,8 51,2 87,6 | 90,1 | 90,7 | 81,9
D-389N-03 46 152 41,235 EN 10270-1 2380,938 94,26 57,74 83,2 | 92,7 | 85,2 | 71,5
D-389A-08 39 127 58,019 EN 10270-1 1958,865 93,24 33,76 71,7 | 90,8 | 73,4 | 50,8
D-389N-02 46 110 58,907 EN 10270-1 2345,594 70,18 39,82 70,4 | 90,3 | 70,9 | 50,1
D-412 48 135 76,706 EN 10270-1 3194,8 93,35 41,65 64,2 | 91,7 | 62,4 | 38,5
D-414AF 42 130 124,903 EN 10270-1 4434,047 94,5 35,5 53,9 | 88,6 | 49,5 | 23,6
D-445 55 140 139,746 EN 10270-1 4132,296 110,43 29,57 49,5 | 81,2 | 46,0 | 21,1
Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202081; Druckfeder D-382

Ursprungsland: DE, German; Druckfeder D-382

Produktbild - Druckfedern D-382

Produktbild - Druckfedern D-382

QR-Code: Druckfeder D-382

QR-Code - Druckfedern - D-382 | https://www.federnshop.com/de/produkte/druckfedern/d-382.html
