Druckfeder D-414AF Federstahl Ø 8 x 34 x 130 mm

Staffelpreise - Druckfeder D-414AF

Bestellmenge	Einzelpreis [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2451 EUR
175	3,2080 EUR
250	3,1837 EUR
350	3,1130 EUR

Druckfeder Kaufen

Produktbild Druckfeder D-414AF

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-414AF

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	8	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	34	mm	Mittlerer Windungsdurchmesser
De	42	mm	Äußerer Windungsdurchmesser
Dd	25	mm	Dorndurchmesser
Dh	43,2	mm	Hülsendurchmesser
L0	130	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	4434,047	N	Höchstkraft der Feder
Ln	94,5	mm	Kleinste Länge der Feder
sn	35,5	mm	Größter Federweg bei statischer Belastung
Fndyn	3247,471	N	Dynamische Höchstkraft
Lndyn	104	mm	Kleinste Länge dynamische Belastung
shdyn	10,01	mm	Größter Federweg dynamische Belastung
S	14,353	mm	Steigung der Feder
n	8,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	124,903	N/mm	Federrate
Gewicht	445,6238	g	Gewicht des Artikels
Fntol	309	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	294	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,5	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	1,92	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AL	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-414AF Federstahl Ø 8 x 34 x 130 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-414AF Federstahl Ø 8 x 34 x 130 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-414AF Federstahl Ø 8 x 34 x 130 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-414AF Federstahl Ø 8 x 34 x 130 mm

Kraft-Weg-Berechnung Druckfeder D-414AF

Anfrageformular Druckfeder D-414AF Federstahl Ø 8 x 34 x 130 mm

Anfrageformular Druckfeder D-414AF

Ähnliche Druckfedern im Umfeld der Druckfeder D-414AF Federstahl Ø 8 x 34 x 130 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-351A	45	110	13,265	EN 10270-1	731,563	54,85	55,15	76,5 \| 94,1 \| 77,5 \| 58,0
D-364J-23	48	135	14,287	EN 10270-1	976,5	66,65	68,35	44,2 \| 84,2 \| 37,0 \| 11,4
D-357A	37	144	14,393	EN 10270-1	800,314	88,4	55,6	44,3 \| 80,3 \| 40,9 \| 11,5
D-359A-05	34	127	21,756	EN 10270-1	1043,672	79,03	47,97	48,9 \| 80,4 \| 48,8 \| 17,4
D-364J-11	42	135	22,554	EN 10270-1	1443,45	71	64	50,1 \| 88,3 \| 44,0 \| 18,1
D-364M	38	113	28,585	EN 10270-1	1194,538	71,21	41,79	88,3 \| 95,2 \| 89,7 \| 80,0
D-364J-10	42	102	29,494	EN 10270-1	1454,422	52,69	49,31	85,5 \| 90,6 \| 88,5 \| 77,5
D-382	46,3	135	29,501	EN 10270-1	1777,615	74,74	60,26	53,9 \| 88,6 \| 49,5 \| 23,6
D-364R-08	39	127	36,005	EN 10270-1	1843,433	75,8	51,2	77,9 \| 89,2 \| 80,9 \| 63,5
D-364R-07	39	115	39,38	EN 10270-1	1839,045	68,3	46,7	76,0 \| 92,2 \| 77,6 \| 58,0
D-364R-49	33,6	125	39,687	EN 10270-1	1609,108	84,46	40,55	58,6 \| 82,1 \| 61,9 \| 31,8
D-389A-08	39	127	58,019	EN 10270-1	1958,865	93,24	33,76	62,5 \| 85,4 \| 62,9 \| 39,4
D-389A-07	39	115	64,126	EN 10270-1	1883,135	85,63	29,37	61,3 \| 88,4 \| 59,7 \| 35,7
D-412	48	135	76,706	EN 10270-1	3194,8	93,35	41,65	78,2 \| 94,6 \| 78,6 \| 61,4
D-414AF	42	130	124,903	EN 10270-1	4434,047	94,5	35,5	100,0 \| 100,0 \| 100,0 \| 100,0

Anzahl der ähnlichen Metallfedern: 14

Zolltarifnummer: 73202081; Druckfeder D-414AF

Ursprungsland: DE, German; Druckfeder D-414AF

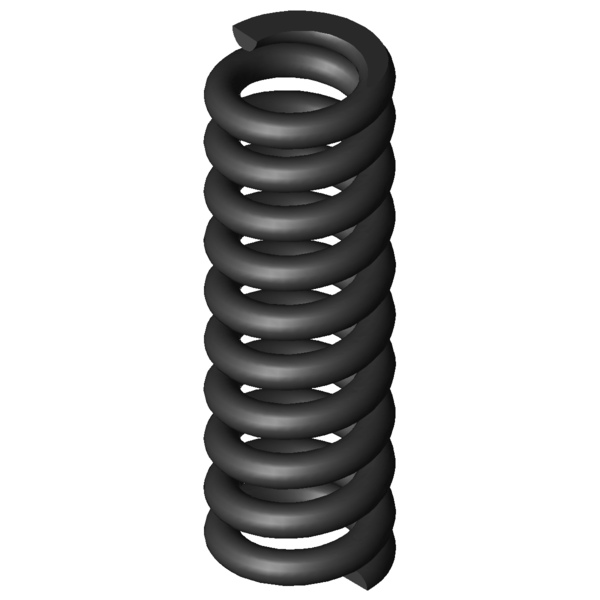

Produktbild - Druckfedern D-414AF
