Druckfeder D-357A Federstahl Ø 5 x 32 x 144 mm

Staffelpreise - Druckfeder D-357A

Bestellmenge Einzelpreis [EUR]
1 12,9200 EUR
2 10,2900 EUR
3 5,8600 EUR
7 3,7100 EUR
17 2,3700 EUR
37 2,0000 EUR
75 1,9100 EUR
125 1,8670 EUR
175 1,8647 EUR
250 1,8186 EUR
350 1,7923 EUR

Druckfeder Kaufen

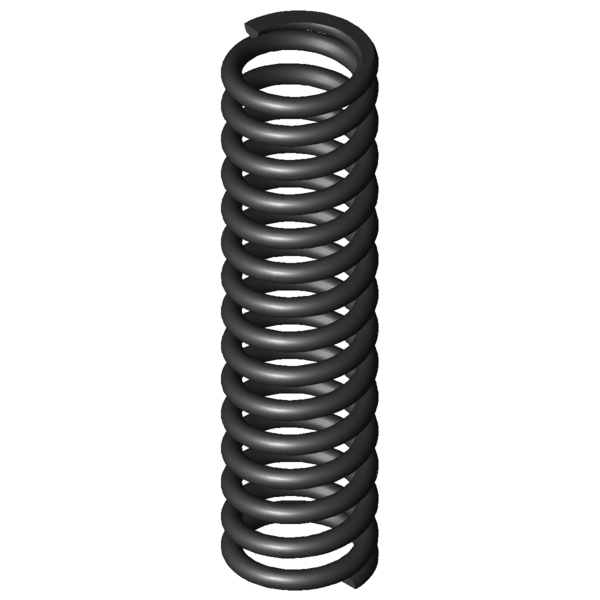

Produktbild Druckfeder D-357A
Produktbild Druckfeder D-357A
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-357A

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 32 mm Mittlerer Windungsdurchmesser
De 37 mm Äußerer Windungsdurchmesser
Dd 26 mm Dorndurchmesser
Dh 38,2 mm Hülsendurchmesser
L0 144 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 800,314 N Höchstkraft der Feder
Ln 88,4 mm Kleinste Länge der Feder
sn 55,6 mm Größter Federweg bei statischer Belastung
Fndyn 721,83 N Dynamische Höchstkraft
Lndyn 93,85 mm Kleinste Länge dynamische Belastung
shdyn 36,11 mm Größter Federweg dynamische Belastung
S 10,296 mm Steigung der Feder
n 13,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 14,393 N/mm Federrate
Gewicht 241,8477 g Gewicht des Artikels
Fntol 54,53 N (+/-) Toleranz für statische Höchstkraft
Fndtol 53,35 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,95 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AD - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-357A Federstahl Ø 5 x 32 x 144 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-357A Federstahl Ø 5 x 32 x 144 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-357A Federstahl Ø 5 x 32 x 144 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-357A Federstahl Ø 5 x 32 x 144 mm

Kraft-Weg-Berechnung Druckfeder D-357A

Anfrageformular Druckfeder D-357A Federstahl Ø 5 x 32 x 144 mm

Anfrageformular Druckfeder D-357A

Ähnliche Druckfedern im Umfeld der Druckfeder D-357A Federstahl Ø 5 x 32 x 144 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-357A EN 10270-1 5 37 144 800,314 88,4 55,6 13,5 14,393 100,0 | 100,0 | 100,0 | 100,0
VD-357A 1.4310 5 37 144 687,387 88,4 55,6 13,5 12,362 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-288K-13 33 150 1,895 EN 10270-1 192,439 48,42 101,58 44,3 | 80,4 | 39,4 | 13,2
D-288Z-23 33 157 2,445 EN 10270-1 254,586 52,88 104,13 46,6 | 80,3 | 42,6 | 17,0
D-288Z-13 37 131 2,47 EN 10270-1 227,331 38,96 92,04 48,4 | 83,7 | 44,4 | 17,2
D-298E 33 148 2,99 EN 10270-1 264,505 59,54 88,46 50,7 | 83,5 | 48,0 | 20,8
D-313H 40 155 3,735 EN 10270-1 391,897 50,06 104,94 54,2 | 85,8 | 51,0 | 25,9
D-296 35,2 135 3,835 EN 10270-1 362,819 40,4 94,6 54,3 | 84,3 | 52,1 | 26,6
D-328A 36 170 4,302 EN 10270-1 316,191 96,5 73,5 58,3 | 87,3 | 57,6 | 29,9
D-313JA 34 145 4,872 EN 10270-1 406,784 61,51 83,49 60,1 | 87,7 | 58,7 | 33,8
D-327A 36 141 5,896 EN 10270-1 403,35 72,58 68,42 66,2 | 91,7 | 65,8 | 41,0
D-328 36 170 6,367 EN 10270-1 650,727 67,8 102,2 66,5 | 87,3 | 67,9 | 44,2
D-324 37 135 7,639 EN 10270-1 621,215 53,68 81,32 72,4 | 91,3 | 73,0 | 53,1
D-327 36 120 9,364 EN 10270-1 667,955 48,66 71,34 77,5 | 86,9 | 80,7 | 65,0
D-358A 37 160 10,503 EN 10270-1 447,092 117,43 42,57 78,6 | 96,7 | 66,2 | 73,0
D-339R 32 154 12,959 EN 10270-1 834,173 89,63 64,37 90,4 | 90,0 | 91,2 | 90,0
D-357A 37 144 14,393 EN 10270-1 800,314 88,4 55,6 100,0 | 100,0 | 100,0 | 100,0
D-358 37 160 15,545 EN 10270-1 1203,33 82,59 77,41 86,1 | 96,7 | 69,2 | 92,6
D-359A-06 34 147 18,648 EN 10270-1 1052,995 90,53 56,47 87,0 | 96,6 | 87,2 | 77,2
D-359A-05 34 127 21,756 EN 10270-1 1043,672 79,03 47,97 80,3 | 93,4 | 81,5 | 66,2
D-364J-11 42 135 22,554 EN 10270-1 1443,45 71 64 75,3 | 90,9 | 71,2 | 63,8
D-364R-93 39 152 27,214 EN 10270-1 1285,185 104,78 47,22 72,5 | 91,0 | 73,6 | 52,9
D-364R-09 39 152 30,004 EN 10270-1 1845,233 90,5 61,5 68,9 | 91,9 | 66,9 | 48,0
D-364R-08 39 127 36,005 EN 10270-1 1843,433 75,8 51,2 65,8 | 89,8 | 67,8 | 40,0
D-388 38,3 155 39,18 EN 10270-1 2065,885 102,27 52,73 64,4 | 89,6 | 66,8 | 36,7
D-364R-49 33,6 125 39,687 EN 10270-1 1609,108 84,46 40,55 62,2 | 89,0 | 61,3 | 36,3
D-389A-21 37,8 150 41,076 EN 10270-1 1964,331 102,18 47,82 63,2 | 91,1 | 63,4 | 35,0
D-389A-09 39 152 46,861 EN 10270-1 1862,91 112,25 39,75 58,7 | 88,1 | 57,2 | 30,7
D-389A-08 39 127 58,019 EN 10270-1 1958,865 93,24 33,76 53,8 | 85,9 | 50,8 | 24,8
Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202081; Druckfeder D-357A

Ursprungsland: DE, German; Druckfeder D-357A
