Druckfeder D-388 Federstahl Ø 6,3 x 32 x 155 mm

Staffelpreise - Druckfeder D-388

Bestellmenge Einzelpreis [EUR]
1 13,8800 EUR
2 11,0500 EUR
3 6,5900 EUR
7 4,6100 EUR
17 2,9500 EUR
37 2,4600 EUR
75 2,3800 EUR
125 2,3621 EUR
175 2,3490 EUR
250 2,3059 EUR
350 2,2597 EUR

Druckfeder Kaufen

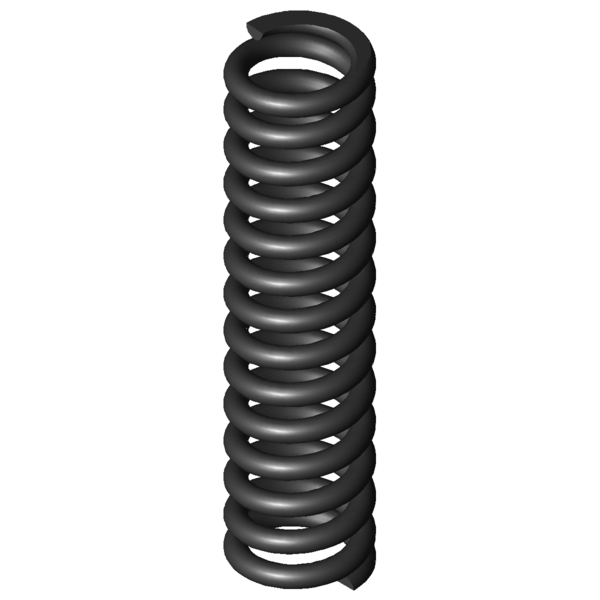

Produktbild Druckfeder D-388
Produktbild Druckfeder D-388
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-388

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 6,3 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 32 mm Mittlerer Windungsdurchmesser
De 38,3 mm Äußerer Windungsdurchmesser
Dd 24,7 mm Dorndurchmesser
Dh 39,6 mm Hülsendurchmesser
L0 155 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 2065,885 N Höchstkraft der Feder
Ln 102,27 mm Kleinste Länge der Feder
sn 52,73 mm Größter Federweg bei statischer Belastung
Fndyn 1852,062 N Dynamische Höchstkraft
Lndyn 107,73 mm Kleinste Länge dynamische Belastung
shdyn 18,71 mm Größter Federweg dynamische Belastung
S 11,896 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 39,18 N/mm Federrate
Gewicht 359,1859 g Gewicht des Artikels
Fntol 133 N (+/-) Toleranz für statische Höchstkraft
Fndtol 129 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,61 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AH - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-388 Federstahl Ø 6,3 x 32 x 155 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-388 Federstahl Ø 6,3 x 32 x 155 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-388 Federstahl Ø 6,3 x 32 x 155 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-388 Federstahl Ø 6,3 x 32 x 155 mm

Kraft-Weg-Berechnung Druckfeder D-388

Anfrageformular Druckfeder D-388 Federstahl Ø 6,3 x 32 x 155 mm

Anfrageformular Druckfeder D-388

Ähnliche Druckfedern im Umfeld der Druckfeder D-388 Federstahl Ø 6,3 x 32 x 155 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-388 EN 10270-1 6,3 38,3 155 2065,885 102,27 52,73 12,5 39,18 100,0 | 100,0 | 100,0 | 100,0
VD-388 1.4310 6,3 38,3 155 1774,379 102,27 52,73 12,5 33,652 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-327A 36 141 5,896 EN 10270-1 403,35 72,58 68,42 48,7 | 82,8 | 48,3 | 15,0
D-328 36 170 6,367 EN 10270-1 650,727 67,8 102,2 46,9 | 82,9 | 41,5 | 16,3
D-339N-06 41 165 6,873 EN 10270-1 608,717 76,43 88,57 49,4 | 86,3 | 44,5 | 17,5
D-324 37 135 7,639 EN 10270-1 621,215 53,68 81,32 49,8 | 82,4 | 47,5 | 19,5
D-358A 37 160 10,503 EN 10270-1 447,092 117,43 42,57 56,3 | 90,9 | 51,2 | 26,8
D-339R 32 154 12,959 EN 10270-1 834,173 89,63 64,37 59,7 | 84,8 | 61,1 | 33,1
D-357A 37 144 14,393 EN 10270-1 800,314 88,4 55,6 64,4 | 89,6 | 66,8 | 36,7
D-358 37 160 15,545 EN 10270-1 1203,33 82,59 77,41 64,6 | 90,9 | 63,2 | 39,7
D-359A-07 34 166 16,317 EN 10270-1 1043,672 102,04 63,96 65,1 | 87,2 | 66,5 | 41,6
D-364N 38 177 17,52 EN 10270-1 1187,161 109,24 67,76 67,9 | 91,4 | 67,6 | 44,7
D-359A-06 34 147 18,648 EN 10270-1 1052,995 90,53 56,47 69,1 | 87,7 | 72,2 | 47,6
D-364R-10 39 178 25,203 EN 10270-1 1839,832 105 73 79,1 | 92,4 | 80,6 | 64,3
D-364R-93 39 152 27,214 EN 10270-1 1285,185 104,78 47,22 80,8 | 97,2 | 75,9 | 69,5
D-364R-09 39 152 30,004 EN 10270-1 1845,233 90,5 61,5 86,7 | 96,1 | 87,5 | 76,6
D-388 38,3 155 39,18 EN 10270-1 2065,885 102,27 52,73 100,0 | 100,0 | 100,0 | 100,0
D-389A-10 39 178 40,613 EN 10270-1 2052,855 127,45 50,55 95,7 | 93,1 | 97,6 | 96,5
D-389A-21 37,8 150 41,076 EN 10270-1 1964,331 102,18 47,82 95,6 | 98,5 | 92,9 | 95,4
D-389A-09 39 152 46,861 EN 10270-1 1862,91 112,25 39,75 87,7 | 96,8 | 82,8 | 83,6
D-414AD 42 168 78,642 EN 10270-1 2380,812 137,73 30,27 69,8 | 87,4 | 72,1 | 49,8
D-389R 34 166 80,175 EN 10270-1 2423,572 135,77 30,23 70,3 | 90,7 | 71,3 | 48,9
Anzahl der ähnlichen Metallfedern: 19

Zolltarifnummer: 73202081; Druckfeder D-388

Ursprungsland: DE, German; Druckfeder D-388
