Druckfeder D-328 Federstahl Ø 4 x 32 x 170 mm

Staffelpreise - Druckfeder D-328

Bestellmenge Einzelpreis [EUR]
1 12,4800 EUR
2 9,9500 EUR
3 5,4200 EUR
7 3,2800 EUR
17 1,8300 EUR
37 1,5400 EUR
75 1,5100 EUR
125 1,4634 EUR
175 1,4586 EUR
250 1,4345 EUR
350 1,4116 EUR

Druckfeder Kaufen

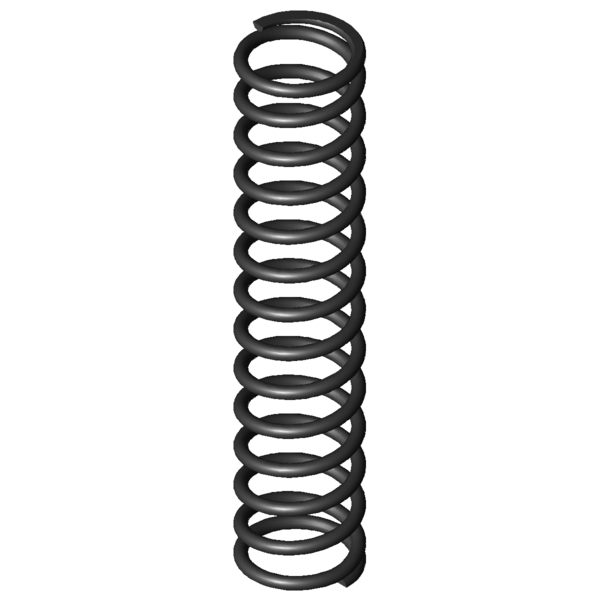

Produktbild Druckfeder D-328
Produktbild Druckfeder D-328
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-328

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 4 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 32 mm Mittlerer Windungsdurchmesser
De 36 mm Äußerer Windungsdurchmesser
Dd 27,1 mm Dorndurchmesser
Dh 37,1 mm Hülsendurchmesser
L0 170 mm Ungespannte Länge der Feder
Lk 62,66 mm Knicklänge
Fn 650,727 N Höchstkraft der Feder
Ln 67,8 mm Kleinste Länge der Feder
sn 102,2 mm Größter Federweg bei statischer Belastung
Fndyn 579,414 N Dynamische Höchstkraft
Lndyn 79 mm Kleinste Länge dynamische Belastung
shdyn 34,34 mm Größter Federweg dynamische Belastung
S 13,28 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 6,367 N/mm Federrate
Gewicht 144,7965 g Gewicht des Artikels
Fntol 29,91 N (+/-) Toleranz für statische Höchstkraft
Fndtol 29,45 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,17 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AB - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-328 Federstahl Ø 4 x 32 x 170 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-328 Federstahl Ø 4 x 32 x 170 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-328 Federstahl Ø 4 x 32 x 170 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-328 Federstahl Ø 4 x 32 x 170 mm

Kraft-Weg-Berechnung Druckfeder D-328

Anfrageformular Druckfeder D-328 Federstahl Ø 4 x 32 x 170 mm

Anfrageformular Druckfeder D-328

Ähnliche Druckfedern im Umfeld der Druckfeder D-328 Federstahl Ø 4 x 32 x 170 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-328 EN 10270-1 4 36 170 650,727 67,8 102,2 12,5 6,367 100,0 | 100,0 | 100,0 | 100,0
VD-328 1.4310 4 36 170 558,906 67,8 102,2 12,5 5,469 92,9 | 100,0 | 92,9 | 85,9
VD-328A 1.4310 4 36 170 271,575 96,5 73,5 18,5 3,695 71,6 | 100,0 | 56,8 | 58,0
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-206A-22 34 153 0,061 EN 10270-1 6,145 52,36 100,64 41,3 | 73,1 | 49,7 | 1,0
D-207JC 35,5 176 0,154 EN 10270-1 23,025 26,85 149,15 38,7 | 77,6 | 36,0 | 2,4
D-207JH 34 164 0,177 EN 10270-1 24,391 26 138 39,3 | 76,1 | 38,9 | 2,8
D-234N-10 30 170 0,55 EN 10270-1 70,602 41,64 128,36 43,9 | 77,8 | 45,2 | 8,6
D-268E 31 163 1,273 EN 10270-1 145,542 48,7 114,3 52,5 | 81,5 | 55,9 | 20,0
D-266 34,5 170 1,429 EN 10270-1 182,881 42 128 54,2 | 86,1 | 54,0 | 22,4
D-288Z-14 37 190 1,68 EN 10270-1 227,628 54,48 135,53 56,3 | 87,3 | 55,2 | 26,4
D-297A 35,2 190 1,762 EN 10270-1 193,133 80,4 109,6 59,4 | 89,1 | 61,5 | 27,7
D-288Z-23 33 157 2,445 EN 10270-1 254,586 52,88 104,13 64,5 | 86,3 | 68,6 | 38,4
D-297 35,2 190 2,608 EN 10270-1 348,429 56,4 133,6 65,0 | 89,1 | 65,0 | 41,0
D-313H 40 155 3,735 EN 10270-1 391,897 50,06 104,94 76,0 | 90,4 | 78,8 | 58,7
D-328A 36 170 4,302 EN 10270-1 316,191 96,5 73,5 75,9 | 100,0 | 60,3 | 67,6
D-327A 36 141 5,896 EN 10270-1 403,35 72,58 68,42 83,8 | 94,3 | 64,5 | 92,6
D-328 36 170 6,367 EN 10270-1 650,727 67,8 102,2 100,0 | 100,0 | 100,0 | 100,0
D-339N-06 41 165 6,873 EN 10270-1 608,717 76,43 88,57 91,3 | 91,3 | 90,1 | 92,6
D-358A 37 160 10,503 EN 10270-1 447,092 117,43 42,57 68,8 | 90,5 | 55,2 | 60,6
D-357A 37 144 14,393 EN 10270-1 800,314 88,4 55,6 66,5 | 87,3 | 67,9 | 44,2
D-359A-08 34 186 14,504 EN 10270-1 1050,923 113,54 72,46 66,3 | 88,6 | 66,4 | 43,9
D-358 37 160 15,545 EN 10270-1 1203,33 82,59 77,41 65,4 | 90,5 | 64,9 | 41,0
D-359A-07 34 166 16,317 EN 10270-1 1043,672 102,04 63,96 64,1 | 90,7 | 62,5 | 39,0
D-364N 38 177 17,52 EN 10270-1 1187,161 109,24 67,76 61,6 | 87,8 | 60,6 | 36,3
D-359A-06 34 147 18,648 EN 10270-1 1052,995 90,53 56,47 59,9 | 87,0 | 58,5 | 34,1
D-364R-10 39 178 25,203 EN 10270-1 1839,832 105 73 54,8 | 85,6 | 53,4 | 25,3
D-364R-93 39 152 27,214 EN 10270-1 1285,185 104,78 47,22 51,5 | 82,8 | 48,4 | 23,4
D-364R-09 39 152 30,004 EN 10270-1 1845,233 90,5 61,5 50,8 | 83,6 | 47,7 | 21,2
D-388 38,3 155 39,18 EN 10270-1 2065,885 102,27 52,73 46,9 | 82,9 | 41,5 | 16,3
D-389A-10 39 178 40,613 EN 10270-1 2052,855 127,45 50,55 46,3 | 82,5 | 40,6 | 15,7
D-389A-21 37,8 150 41,076 EN 10270-1 1964,331 102,18 47,82 45,9 | 82,3 | 40,0 | 15,5
D-389A-09 39 152 46,861 EN 10270-1 1862,91 112,25 39,75 43,7 | 80,5 | 36,9 | 13,6
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202081; Druckfeder D-328

Ursprungsland: DE, German; Druckfeder D-328
