Druckfeder D-266 Federstahl Ø 2,5 x 32 x 170 mm

Staffelpreise - Druckfeder D-266

Bestellmenge Einzelpreis [EUR]
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR

Druckfeder Kaufen

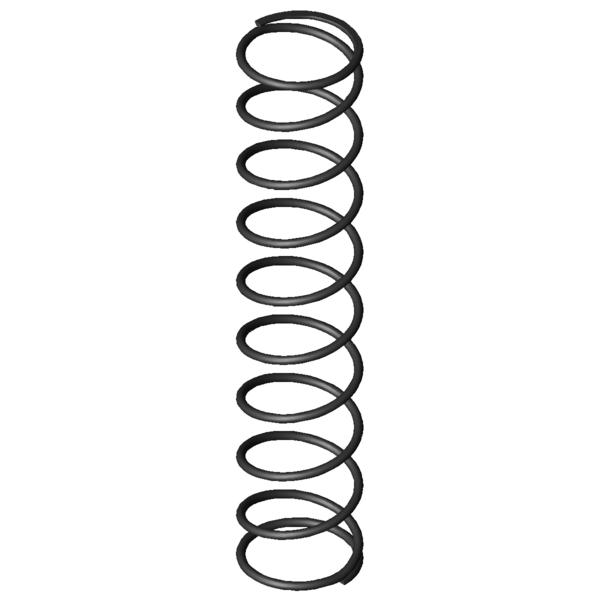

Produktbild Druckfeder D-266
Produktbild Druckfeder D-266
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-266

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 32 mm Mittlerer Windungsdurchmesser
De 34,5 mm Äußerer Windungsdurchmesser
Dd 28,7 mm Dorndurchmesser
Dh 35,3 mm Hülsendurchmesser
L0 170 mm Ungespannte Länge der Feder
Lk 62,66 mm Knicklänge
Fn 182,881 N Höchstkraft der Feder
Ln 42 mm Kleinste Länge der Feder
sn 128 mm Größter Federweg bei statischer Belastung
Fndyn 162,164 N Dynamische Höchstkraft
Lndyn 56,5 mm Kleinste Länge dynamische Belastung
shdyn 42,09 mm Größter Federweg dynamische Belastung
S 19,706 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,429 N/mm Federrate
Gewicht 40,9581 g Gewicht des Artikels
Fntol 9,59 N (+/-) Toleranz für statische Höchstkraft
Fndtol 9,51 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,6 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 4,66 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe J - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-266 Federstahl Ø 2,5 x 32 x 170 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-266 Federstahl Ø 2,5 x 32 x 170 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-266 Federstahl Ø 2,5 x 32 x 170 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-266 Federstahl Ø 2,5 x 32 x 170 mm

Kraft-Weg-Berechnung Druckfeder D-266

Anfrageformular Druckfeder D-266 Federstahl Ø 2,5 x 32 x 170 mm

Anfrageformular Druckfeder D-266

Ähnliche Druckfedern im Umfeld der Druckfeder D-266 Federstahl Ø 2,5 x 32 x 170 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-266 EN 10270-1 2,5 34,5 170 182,881 42 128 8,5 1,429 100,0 | 100,0 | 100,0 | 100,0
VD-266 1.4310 2,5 34,5 170 159,653 39,9 130,1 8,5 1,227 92,9 | 100,0 | 92,8 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-206A-22 34 153 0,061 EN 10270-1 6,145 52,36 100,64 42,3 | 81,5 | 41,0 | 4,3
D-207JC 35,5 176 0,154 EN 10270-1 23,025 26,85 149,15 48,2 | 84,6 | 49,2 | 10,8
D-207JH 34 164 0,177 EN 10270-1 24,391 26 138 50,1 | 85,0 | 53,0 | 12,4
D-232H 30 181 0,502 EN 10270-1 76,449 28,71 152,29 60,8 | 84,3 | 62,9 | 35,1
D-234N-10 30 170 0,55 EN 10270-1 70,602 41,64 128,36 65,5 | 89,0 | 69,2 | 38,5
D-268E 31 163 1,273 EN 10270-1 145,542 48,7 114,3 89,6 | 95,2 | 84,4 | 89,1
D-266 34,5 170 1,429 EN 10270-1 182,881 42 128 100,0 | 100,0 | 100,0 | 100,0
D-288Z-14 37 190 1,68 EN 10270-1 227,628 54,48 135,53 87,0 | 88,7 | 87,4 | 85,1
D-297A 35,2 190 1,762 EN 10270-1 193,133 80,4 109,6 86,6 | 88,5 | 90,2 | 81,1
D-288K-13 33 150 1,895 EN 10270-1 192,439 48,42 101,58 84,6 | 91,1 | 87,2 | 75,4
D-288Z-23 33 157 2,445 EN 10270-1 254,586 52,88 104,13 75,2 | 90,4 | 76,6 | 58,4
D-297 35,2 190 2,608 EN 10270-1 348,429 56,4 133,6 72,5 | 88,5 | 74,1 | 54,8
D-298E 33 148 2,99 EN 10270-1 264,505 59,54 88,46 68,0 | 86,9 | 69,1 | 47,8
D-328A 36 170 4,302 EN 10270-1 316,191 96,5 73,5 59,0 | 86,1 | 57,6 | 33,2
D-313JA 34 145 4,872 EN 10270-1 406,784 61,51 83,49 56,3 | 84,4 | 55,1 | 29,3
D-328 36 170 6,367 EN 10270-1 650,727 67,8 102,2 54,2 | 86,1 | 54,0 | 22,4
D-358A 37 160 10,503 EN 10270-1 447,092 117,43 42,57 43,3 | 79,1 | 37,1 | 13,6
D-339R 32 154 12,959 EN 10270-1 834,173 89,63 64,37 42,3 | 79,6 | 36,1 | 11,0
D-359A-08 34 186 14,504 EN 10270-1 1050,923 113,54 72,46 42,3 | 80,0 | 37,0 | 9,9
D-358 37 160 15,545 EN 10270-1 1203,33 82,59 77,41 42,0 | 79,1 | 37,8 | 9,2
D-359A-07 34 166 16,317 EN 10270-1 1043,672 102,04 63,96 41,5 | 82,1 | 33,7 | 8,8
D-364N 38 177 17,52 EN 10270-1 1187,161 109,24 67,76 39,9 | 77,4 | 34,2 | 8,2
Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202081; Druckfeder D-266

Ursprungsland: DE, German; Druckfeder D-266
