Druckfeder D-364N Federstahl Ø 5,5 x 32,5 x 177 mm

Staffelpreise - Druckfeder D-364N

Bestellmenge Einzelpreis [EUR]
1 14,1400 EUR
2 11,2600 EUR
3 6,8900 EUR
7 4,8200 EUR
17 3,2500 EUR
37 2,7900 EUR
75 2,7600 EUR
125 2,7229 EUR
175 2,7020 EUR
250 2,6755 EUR
350 2,6149 EUR

Druckfeder Kaufen

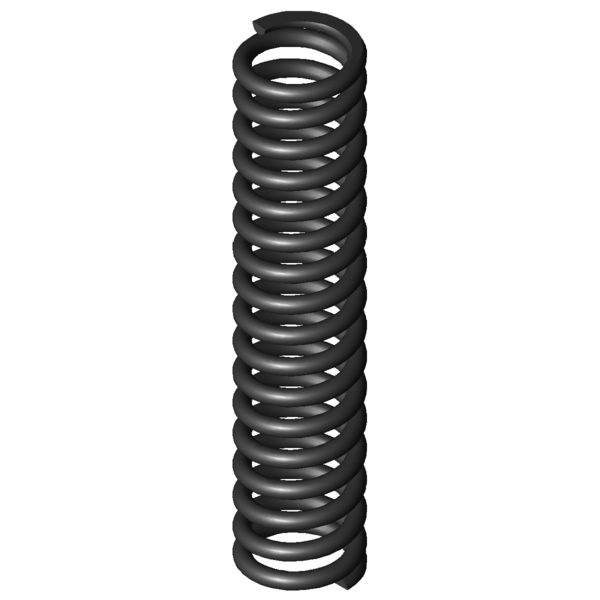

Produktbild Druckfeder D-364N
Produktbild Druckfeder D-364N
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-364N

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 32,5 mm Mittlerer Windungsdurchmesser
De 38 mm Äußerer Windungsdurchmesser
Dd 26 mm Dorndurchmesser
Dh 39,3 mm Hülsendurchmesser
L0 177 mm Ungespannte Länge der Feder
Lk 77,6 mm Knicklänge
Fn 1187,161 N Höchstkraft der Feder
Ln 109,24 mm Kleinste Länge der Feder
sn 67,76 mm Größter Federweg bei statischer Belastung
Fndyn 1073,281 N Dynamische Höchstkraft
Lndyn 115,74 mm Kleinste Länge dynamische Belastung
shdyn 33,71 mm Größter Federweg dynamische Belastung
S 11,065 mm Steigung der Feder
n 15,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 17,52 N/mm Federrate
Gewicht 335,5575 g Gewicht des Artikels
Fntol 75,3 N (+/-) Toleranz für statische Höchstkraft
Fndtol 73,6 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,29 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AJ - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-364N Federstahl Ø 5,5 x 32,5 x 177 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-364N Federstahl Ø 5,5 x 32,5 x 177 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-364N Federstahl Ø 5,5 x 32,5 x 177 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-364N Federstahl Ø 5,5 x 32,5 x 177 mm

Kraft-Weg-Berechnung Druckfeder D-364N

Anfrageformular Druckfeder D-364N Federstahl Ø 5,5 x 32,5 x 177 mm

Anfrageformular Druckfeder D-364N

Ähnliche Druckfedern im Umfeld der Druckfeder D-364N Federstahl Ø 5,5 x 32,5 x 177 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-364N EN 10270-1 5,5 38 177 1187,161 109,24 67,76 15,5 17,52 100,0 | 100,0 | 100,0 | 100,0
VD-364N 1.4310 5,5 38 177 1019,648 109,24 67,76 15,5 15,048 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-266 34,5 170 1,429 EN 10270-1 182,881 42 128 39,9 | 77,4 | 34,2 | 8,2
D-288Z-14 37 190 1,68 EN 10270-1 227,628 54,48 135,53 42,0 | 81,7 | 34,6 | 9,6
D-297A 35,2 190 1,762 EN 10270-1 193,133 80,4 109,6 43,5 | 81,3 | 39,0 | 10,1
D-291 43,2 190 1,964 EN 10270-1 289,258 42,7 147,31 42,1 | 79,8 | 35,2 | 11,2
D-297 35,2 190 2,608 EN 10270-1 348,429 56,4 133,6 45,4 | 81,3 | 40,0 | 14,9
D-313H 40 155 3,735 EN 10270-1 391,897 50,06 104,94 50,9 | 82,7 | 48,8 | 21,3
D-328A 36 170 4,302 EN 10270-1 316,191 96,5 73,5 57,3 | 87,8 | 59,4 | 24,6
D-328 36 170 6,367 EN 10270-1 650,727 67,8 102,2 61,6 | 87,8 | 60,6 | 36,3
D-339N-06 41 165 6,873 EN 10270-1 608,717 76,43 88,57 64,1 | 89,2 | 63,9 | 39,2
D-358A 37 160 10,503 EN 10270-1 447,092 117,43 42,57 67,7 | 92,9 | 50,2 | 59,9
D-357A 37 144 14,393 EN 10270-1 800,314 88,4 55,6 82,3 | 89,9 | 74,7 | 82,2
D-359A-08 34 186 14,504 EN 10270-1 1050,923 113,54 72,46 88,5 | 91,8 | 91,0 | 82,8
D-358 37 160 15,545 EN 10270-1 1203,33 82,59 77,41 91,6 | 92,9 | 93,1 | 88,7
D-359A-07 34 166 16,317 EN 10270-1 1043,672 102,04 63,96 91,9 | 91,4 | 91,2 | 93,1
D-364N 38 177 17,52 EN 10270-1 1187,161 109,24 67,76 100,0 | 100,0 | 100,0 | 100,0
D-364A 30 180 18,111 EN 10270-1 761,233 137,97 42,03 83,1 | 89,4 | 63,1 | 96,7
D-364R-11 39 203 21,727 EN 10270-1 1835,921 118,5 84,5 82,1 | 93,2 | 72,4 | 80,6
D-364 30 180 22,027 EN 10270-1 1426,938 115,22 64,78 86,1 | 89,4 | 89,4 | 79,5
D-364R-10 39 178 25,203 EN 10270-1 1839,832 105 73 81,8 | 97,2 | 78,7 | 69,5
D-364R-93 39 152 27,214 EN 10270-1 1285,185 104,78 47,22 79,0 | 91,7 | 81,0 | 64,4
D-364R-09 39 152 30,004 EN 10270-1 1845,233 90,5 61,5 76,2 | 92,7 | 77,5 | 58,4
D-389A-11 39 203 34,811 EN 10270-1 1968,148 146,46 56,54 70,4 | 88,9 | 71,9 | 50,3
D-388 38,3 155 39,18 EN 10270-1 2065,885 102,27 52,73 67,9 | 91,4 | 67,6 | 44,7
D-389A-10 39 178 40,613 EN 10270-1 2052,855 127,45 50,55 67,4 | 93,0 | 66,2 | 43,1
D-389A-21 37,8 150 41,076 EN 10270-1 1964,331 102,18 47,82 66,2 | 90,5 | 65,5 | 42,7
D-389A-09 39 152 46,861 EN 10270-1 1862,91 112,25 39,75 62,3 | 88,5 | 61,2 | 37,4
D-414AD 42 168 78,642 EN 10270-1 2380,812 137,73 30,27 51,4 | 84,7 | 47,3 | 22,3
D-389R 34 166 80,175 EN 10270-1 2423,572 135,77 30,23 52,0 | 87,3 | 46,8 | 21,9
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder D-364N

Ursprungsland: DE, German; Druckfeder D-364N
