Druckfeder D-291 Federstahl Ø 3,2 x 40 x 190 mm

Staffelpreise - Druckfeder D-291

Bestellmenge Einzelpreis [EUR]
1 5,6700 EUR
2 4,0000 EUR
3 3,8100 EUR
7 2,9900 EUR
17 1,5200 EUR
37 1,2000 EUR
75 1,0100 EUR
125 0,7829 EUR
175 0,7387 EUR
250 0,6198 EUR
350 0,5936 EUR
450 0,5368 EUR

Druckfeder Kaufen

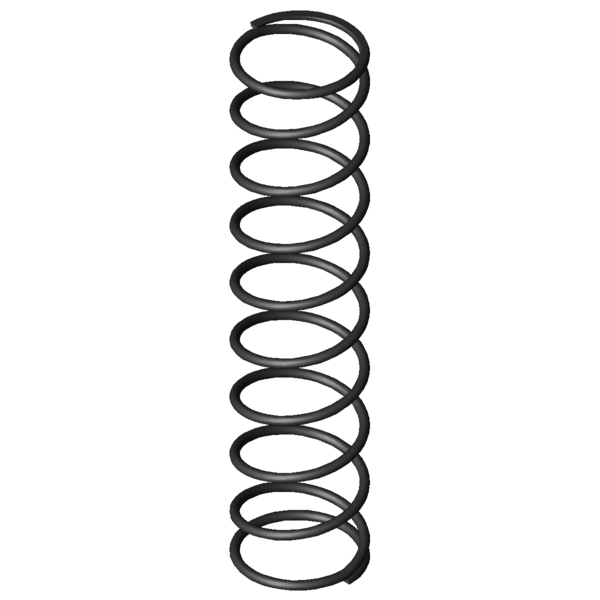

Produktbild Druckfeder D-291
Produktbild Druckfeder D-291
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-291

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 40 mm Mittlerer Windungsdurchmesser
De 43,2 mm Äußerer Windungsdurchmesser
Dd 35,8 mm Dorndurchmesser
Dh 45,3 mm Hülsendurchmesser
L0 190 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 289,258 N Höchstkraft der Feder
Ln 42,7 mm Kleinste Länge der Feder
sn 147,31 mm Größter Federweg bei statischer Belastung
Fndyn 262,739 N Dynamische Höchstkraft
Lndyn 56,2 mm Kleinste Länge dynamische Belastung
shdyn 50,66 mm Größter Federweg dynamische Belastung
S 21,976 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,964 N/mm Federrate
Gewicht 83,8821 g Gewicht des Artikels
Fntol 14,55 N (+/-) Toleranz für statische Höchstkraft
Fndtol 14,41 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,6 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 5,2 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe N - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-291 Federstahl Ø 3,2 x 40 x 190 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-291 Federstahl Ø 3,2 x 40 x 190 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-291 Federstahl Ø 3,2 x 40 x 190 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-291 Federstahl Ø 3,2 x 40 x 190 mm

Kraft-Weg-Berechnung Druckfeder D-291

Anfrageformular Druckfeder D-291 Federstahl Ø 3,2 x 40 x 190 mm

Anfrageformular Druckfeder D-291

Ähnliche Druckfedern im Umfeld der Druckfeder D-291 Federstahl Ø 3,2 x 40 x 190 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-291 EN 10270-1 3,2 43,2 190 289,258 42,7 147,31 8,5 1,964 100,0 | 100,0 | 100,0 | 100,0
VD-291 1.4310 3,2 43,2 190 248,443 42,7 147,31 8,5 1,687 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-207JC 35,5 176 0,154 EN 10270-1 23,025 26,85 149,15 45,0 | 73,9 | 53,4 | 7,9
D-263V-21 46 208 0,569 EN 10270-1 96,677 38,03 169,97 58,9 | 87,8 | 60,0 | 29,0
D-288X-22 48 203 1,065 EN 10270-1 170,824 42,66 160,34 74,1 | 92,4 | 75,5 | 54,3
D-289C-03 48 176 1,398 EN 10270-1 184,054 44,32 131,68 80,6 | 94,2 | 76,5 | 71,2
D-288Z-14 37 190 1,68 EN 10270-1 227,628 54,48 135,53 88,0 | 93,1 | 85,3 | 85,5
D-297A 35,2 190 1,762 EN 10270-1 193,133 80,4 109,6 84,7 | 93,8 | 70,6 | 89,7
D-313E-13 48 200 1,955 EN 10270-1 283,436 55,01 144,99 96,4 | 91,3 | 98,2 | 99,6
D-291 43,2 190 1,964 EN 10270-1 289,258 42,7 147,31 100,0 | 100,0 | 100,0 | 100,0
D-322A 44 235 2,203 EN 10270-1 296,264 100,5 134,5 90,0 | 86,3 | 94,5 | 89,1
D-297 35,2 190 2,608 EN 10270-1 348,429 56,4 133,6 85,3 | 93,8 | 86,9 | 75,3
D-322 44 235 3,26 EN 10270-1 536,27 70,5 164,5 72,8 | 86,3 | 71,7 | 60,2
D-313H 40 155 3,735 EN 10270-1 391,897 50,06 104,94 70,9 | 87,7 | 72,5 | 52,6
D-339M 50 187 4,668 EN 10270-1 580,828 62,58 124,42 64,8 | 85,3 | 67,1 | 42,1
D-321 44 160 4,794 EN 10270-1 524,956 50,5 109,5 64,4 | 87,5 | 64,7 | 41,0
D-353A 45 205 5,378 EN 10270-1 453,716 120,63 84,37 60,4 | 84,2 | 60,5 | 36,5
D-339N-06 41 165 6,873 EN 10270-1 608,717 76,43 88,57 55,6 | 84,3 | 53,8 | 28,6
D-353 45 205 7,959 EN 10270-1 957,068 84,75 120,25 54,9 | 84,2 | 55,9 | 24,7
D-364J-24 48 185 9,715 EN 10270-1 895,915 92,78 92,22 49,8 | 81,9 | 47,4 | 20,2
D-364R-84 46 220 11,151 EN 10270-1 875,368 141,5 78,5 46,2 | 77,9 | 43,2 | 17,6
D-383A 46,3 195 13,554 EN 10270-1 639,051 147,85 47,15 44,5 | 80,5 | 38,6 | 14,5
D-359A-08 34 186 14,504 EN 10270-1 1050,923 113,54 72,46 44,0 | 80,2 | 38,4 | 13,5
D-364N 38 177 17,52 EN 10270-1 1187,161 109,24 67,76 42,1 | 79,8 | 35,2 | 11,2
D-383 46,3 195 20,06 EN 10270-1 1825,76 103,99 91,01 43,0 | 80,5 | 38,8 | 9,8
Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202081; Druckfeder D-291

Ursprungsland: DE, German; Druckfeder D-291
