Druckfeder D-353 Federstahl Ø 5 x 40 x 205 mm

Staffelpreise - Druckfeder D-353

Bestellmenge Einzelpreis [EUR]
1 13,1800 EUR
2 10,5000 EUR
3 6,0600 EUR
7 3,9100 EUR
17 2,5400 EUR
37 2,1200 EUR
75 2,0700 EUR
125 2,0408 EUR
175 2,0281 EUR
250 1,9902 EUR
350 1,9446 EUR

Druckfeder Kaufen

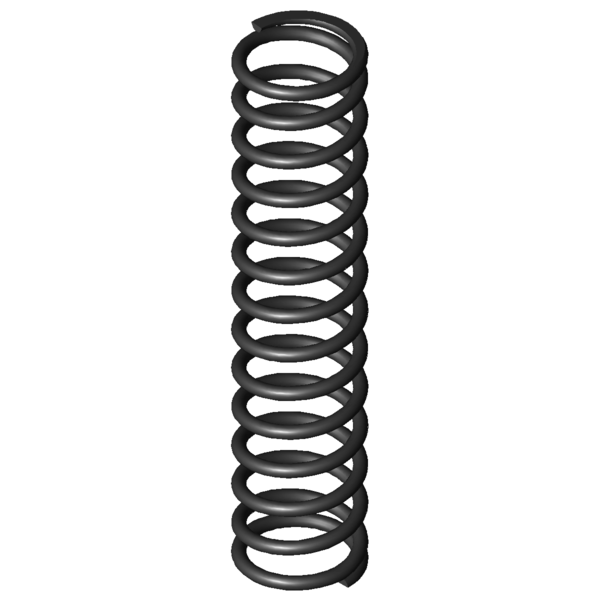

Produktbild Druckfeder D-353
Produktbild Druckfeder D-353
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-353

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 40 mm Mittlerer Windungsdurchmesser
De 45 mm Äußerer Windungsdurchmesser
Dd 34 mm Dorndurchmesser
Dh 46,5 mm Hülsendurchmesser
L0 205 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 957,068 N Höchstkraft der Feder
Ln 84,75 mm Kleinste Länge der Feder
sn 120,25 mm Größter Federweg bei statischer Belastung
Fndyn 868,325 N Dynamische Höchstkraft
Lndyn 95,9 mm Kleinste Länge dynamische Belastung
shdyn 41,38 mm Größter Federweg dynamische Belastung
S 16 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 7,959 N/mm Federrate
Gewicht 282,8057 g Gewicht des Artikels
Fntol 43,81 N (+/-) Toleranz für statische Höchstkraft
Fndtol 43,07 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,7 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AE - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-353 Federstahl Ø 5 x 40 x 205 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-353 Federstahl Ø 5 x 40 x 205 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-353 Federstahl Ø 5 x 40 x 205 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-353 Federstahl Ø 5 x 40 x 205 mm

Kraft-Weg-Berechnung Druckfeder D-353

Anfrageformular Druckfeder D-353 Federstahl Ø 5 x 40 x 205 mm

Anfrageformular Druckfeder D-353

Ähnliche Druckfedern im Umfeld der Druckfeder D-353 Federstahl Ø 5 x 40 x 205 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-353 EN 10270-1 5 45 205 957,068 84,75 120,25 12,5 7,959 100,0 | 100,0 | 100,0 | 100,0
VD-353 1.4310 5 45 205 822,021 84,75 120,25 12,5 6,836 92,9 | 100,0 | 92,9 | 85,9
VD-353A 1.4310 5 45 205 389,695 120,63 84,37 18,5 4,619 71,2 | 100,0 | 55,4 | 58,0
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-234J 34 205 0,524 EN 10270-1 90,483 32,2 172,8 39,3 | 71,9 | 39,5 | 6,6
D-263V-21 46 208 0,569 EN 10270-1 96,677 38,03 169,97 43,2 | 82,1 | 40,4 | 7,1
D-263Y 42 240 0,68 EN 10270-1 135,926 40,02 199,98 40,7 | 76,3 | 37,2 | 8,5
D-288X-22 48 203 1,065 EN 10270-1 170,824 42,66 160,34 48,0 | 84,3 | 46,4 | 13,4
D-289C-03 48 176 1,398 EN 10270-1 184,054 44,32 131,68 51,3 | 81,2 | 55,3 | 17,6
D-288Z-14 37 190 1,68 EN 10270-1 227,628 54,48 135,53 51,9 | 78,3 | 56,3 | 21,1
D-313E-13 48 200 1,955 EN 10270-1 283,436 55,01 144,99 56,2 | 87,8 | 56,3 | 24,6
D-291 43,2 190 1,964 EN 10270-1 289,258 42,7 147,31 54,9 | 84,2 | 55,9 | 24,7
D-322A 44 235 2,203 EN 10270-1 296,264 100,5 134,5 58,7 | 88,3 | 60,2 | 27,7
D-322 44 235 3,26 EN 10270-1 536,27 70,5 164,5 64,6 | 88,3 | 64,6 | 41,0
D-339M 50 187 4,668 EN 10270-1 580,828 62,58 124,42 75,9 | 90,4 | 78,7 | 58,7
D-364R-44 54 200 4,777 EN 10270-1 302,028 136,77 63,23 64,0 | 90,1 | 42,1 | 60,0
D-321 44 160 4,794 EN 10270-1 524,956 50,5 109,5 72,8 | 85,3 | 73,0 | 60,2
D-353A 45 205 5,378 EN 10270-1 453,716 120,63 84,37 75,5 | 100,0 | 58,8 | 67,6
D-353 45 205 7,959 EN 10270-1 957,068 84,75 120,25 100,0 | 100,0 | 100,0 | 100,0
D-364J-24 48 185 9,715 EN 10270-1 895,915 92,78 92,22 86,2 | 91,6 | 85,2 | 81,9
D-364R-84 46 220 11,151 EN 10270-1 875,368 141,5 78,5 80,4 | 91,4 | 78,4 | 71,4
D-359A-09 34 206 13,053 EN 10270-1 1056,725 125,05 80,95 77,2 | 91,7 | 78,9 | 61,0
D-383A 46,3 195 13,554 EN 10270-1 639,051 147,85 47,15 67,4 | 90,6 | 53,0 | 58,7
D-389N 50 228 19,848 EN 10270-1 1756,744 139,49 88,51 62,6 | 83,8 | 64,0 | 40,1
D-383 46,3 195 20,06 EN 10270-1 1825,76 103,99 91,01 64,8 | 90,6 | 64,1 | 39,7
D-364R-11 39 203 21,727 EN 10270-1 1835,921 118,5 84,5 62,8 | 90,6 | 61,2 | 36,6
D-389A 38,3 225 21,767 EN 10270-1 1109,881 174,01 50,99 62,0 | 85,2 | 64,3 | 36,6
D-364R-10 39 178 25,203 EN 10270-1 1839,832 105 73 58,2 | 86,6 | 56,4 | 31,6
D-389N-05 46 236 25,772 EN 10270-1 2411,864 142,41 93,59 58,3 | 85,4 | 58,8 | 30,9
D-389 38,3 225 26,473 EN 10270-1 2109,513 145,32 79,68 57,0 | 85,2 | 55,8 | 30,1
D-389N-04 46 194 31,719 EN 10270-1 2399,97 118,34 75,66 54,8 | 88,0 | 51,4 | 25,1
D-389A-11 39 203 34,811 EN 10270-1 1968,148 146,46 56,54 52,5 | 86,8 | 47,8 | 22,9
D-413 48 190 52,16 EN 10270-1 3142,64 129,75 60,25 46,2 | 83,0 | 40,3 | 15,3
D-414AE 42 200 75,834 EN 10270-1 4380,577 142,23 57,77 43,3 | 84,5 | 34,9 | 10,5
Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder D-353

Ursprungsland: DE, German; Druckfeder D-353
