Druckfeder D-389N-04 Federstahl Ø 7 x 39 x 194 mm

Staffelpreise - Druckfeder D-389N-04

Bestellmenge	Einzelpreis [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9606 EUR
175	3,9533 EUR
250	3,8771 EUR
350	3,7845 EUR

Druckfeder Kaufen

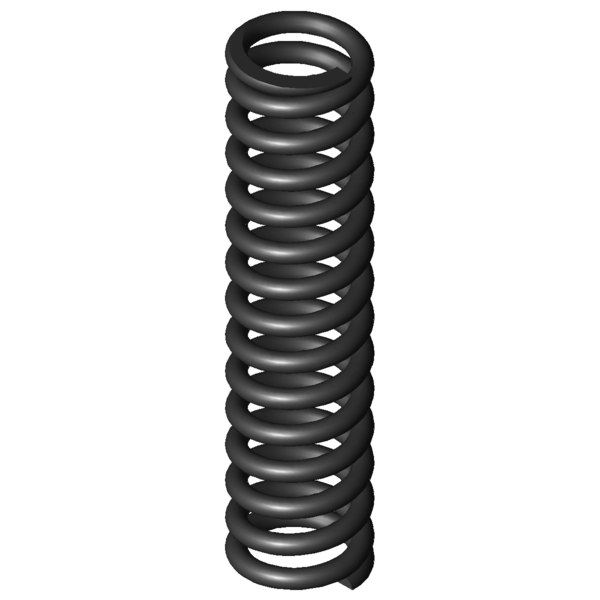

Produktbild Druckfeder D-389N-04

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-389N-04

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	7	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	39	mm	Mittlerer Windungsdurchmesser
De	46	mm	Äußerer Windungsdurchmesser
Dd	31	mm	Dorndurchmesser
Dh	47,4	mm	Hülsendurchmesser
L0	194	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	2399,97	N	Höchstkraft der Feder
Ln	118,34	mm	Kleinste Länge der Feder
sn	75,66	mm	Größter Federweg bei statischer Belastung
Fndyn	2099,813	N	Dynamische Höchstkraft
Lndyn	127,8	mm	Kleinste Länge dynamische Belastung
shdyn	25,49	mm	Größter Federweg dynamische Belastung
S	14,385	mm	Steigung der Feder
n	13	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	31,719	N/mm	Federrate
Gewicht	559,0777	g	Gewicht des Artikels
Fntol	137	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	134	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,5	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	3,15	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AO	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-389N-04 Federstahl Ø 7 x 39 x 194 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-389N-04 Federstahl Ø 7 x 39 x 194 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-389N-04 Federstahl Ø 7 x 39 x 194 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-389N-04 Federstahl Ø 7 x 39 x 194 mm

Kraft-Weg-Berechnung Druckfeder D-389N-04

Anfrageformular Druckfeder D-389N-04 Federstahl Ø 7 x 39 x 194 mm

Anfrageformular Druckfeder D-389N-04

Ähnliche Druckfedern im Umfeld der Druckfeder D-389N-04 Federstahl Ø 7 x 39 x 194 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-364R-44	54	200	4,777	EN 10270-1	302,028	136,77	63,23	50,2 \| 87,4 \| 48,1 \| 15,1
D-321	44	160	4,794	EN 10270-1	524,956	50,5	109,5	46,3 \| 78,4 \| 45,5 \| 15,1
D-353A	45	205	5,378	EN 10270-1	453,716	120,63	84,37	53,1 \| 88,0 \| 54,3 \| 17,0
D-347	55	195	5,993	EN 10270-1	790,28	63,13	131,88	49,6 \| 84,9 \| 45,1 \| 18,9
D-353	45	205	7,959	EN 10270-1	957,068	84,75	120,25	54,8 \| 88,0 \| 51,4 \| 25,1
D-364J-24	48	185	9,715	EN 10270-1	895,915	92,78	92,22	60,1 \| 89,9 \| 59,7 \| 30,6
D-364R-84	46	220	11,151	EN 10270-1	875,368	141,5	78,5	64,3 \| 91,3 \| 66,4 \| 35,2
D-383A	46,3	195	13,554	EN 10270-1	639,051	147,85	47,15	61,2 \| 96,3 \| 44,5 \| 42,7
D-364R-83	46	150	16,504	EN 10270-1	833,439	99,5	50,5	63,5 \| 87,7 \| 50,7 \| 52,0
D-382A	46,3	152	18,574	EN 10270-1	756,02	111,3	40,7	63,5 \| 89,2 \| 42,6 \| 58,6
D-383	46,3	195	20,06	EN 10270-1	1825,76	103,99	91,01	79,7 \| 96,3 \| 79,6 \| 63,2
D-364R-11	39	203	21,727	EN 10270-1	1835,921	118,5	84,5	79,7 \| 87,7 \| 83,0 \| 68,5
D-364R-10	39	178	25,203	EN 10270-1	1839,832	105	73	84,2 \| 86,5 \| 86,6 \| 79,5
D-389N-05	46	236	25,772	EN 10270-1	2411,864	142,41	93,59	88,5 \| 94,1 \| 90,2 \| 81,2
D-389N-04	46	194	31,719	EN 10270-1	2399,97	118,34	75,66	100,0 \| 100,0 \| 100,0 \| 100,0
D-389A-11	39	203	34,811	EN 10270-1	1968,148	146,46	56,54	87,2 \| 92,0 \| 78,4 \| 91,1
D-389A-10	39	178	40,613	EN 10270-1	2052,855	127,45	50,55	81,7 \| 90,7 \| 76,2 \| 78,1
D-389N-03	46	152	41,235	EN 10270-1	2380,938	94,26	57,74	85,8 \| 92,8 \| 87,8 \| 76,9
D-413	48	190	52,16	EN 10270-1	3142,64	129,75	60,25	77,5 \| 93,8 \| 78,0 \| 60,8
D-414AE	42	200	75,834	EN 10270-1	4380,577	142,23	57,77	66,4 \| 91,9 \| 65,6 \| 41,8
D-414AD	42	168	78,642	EN 10270-1	2380,812	137,73	30,27	66,1 \| 88,5 \| 69,6 \| 40,3

Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202081; Druckfeder D-389N-04

Ursprungsland: DE, German; Druckfeder D-389N-04
