Druckfeder D-413 Federstahl Ø 8 x 40 x 190 mm

Staffelpreise - Druckfeder D-413

Bestellmenge	Einzelpreis [EUR]
1	15,7400 EUR
2	12,5400 EUR
3	8,4100 EUR
7	6,6100 EUR
17	5,0200 EUR
37	4,3300 EUR
75	4,2600 EUR
125	4,2510 EUR
175	4,2214 EUR
250	4,1716 EUR
350	4,0828 EUR

Druckfeder Kaufen

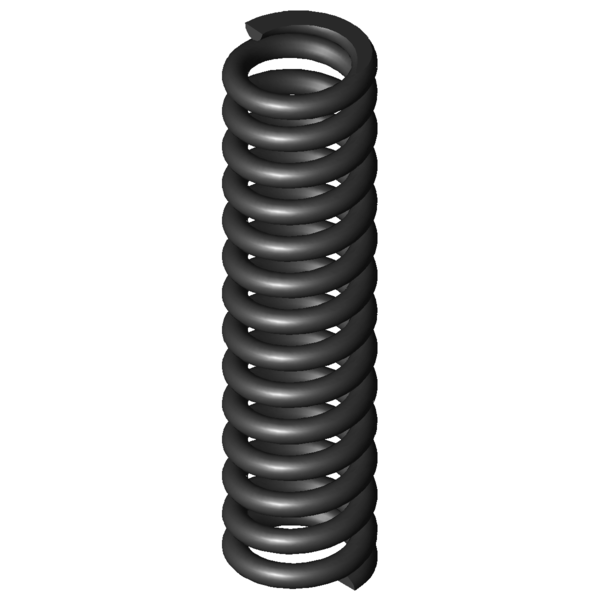

Produktbild Druckfeder D-413

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-413

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	8	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	40	mm	Mittlerer Windungsdurchmesser
De	48	mm	Äußerer Windungsdurchmesser
Dd	30,8	mm	Dorndurchmesser
Dh	49,3	mm	Hülsendurchmesser
L0	190	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	3142,64	N	Höchstkraft der Feder
Ln	129,75	mm	Kleinste Länge der Feder
sn	60,25	mm	Größter Federweg bei statischer Belastung
Fndyn	2783,779	N	Dynamische Höchstkraft
Lndyn	136,63	mm	Kleinste Länge dynamische Belastung
shdyn	22,24	mm	Größter Federweg dynamische Belastung
S	14,56	mm	Steigung der Feder
n	12,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	52,16	N/mm	Federrate
Gewicht	723,9827	g	Gewicht des Artikels
Fntol	205	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	200	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,5	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	3,04	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AP	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-413 Federstahl Ø 8 x 40 x 190 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-413 Federstahl Ø 8 x 40 x 190 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-413 Federstahl Ø 8 x 40 x 190 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-413 Federstahl Ø 8 x 40 x 190 mm

Kraft-Weg-Berechnung Druckfeder D-413

Anfrageformular Druckfeder D-413 Federstahl Ø 8 x 40 x 190 mm

Anfrageformular Druckfeder D-413

Ähnliche Druckfedern im Umfeld der Druckfeder D-413 Federstahl Ø 8 x 40 x 190 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-321	44	160	4,794	EN 10270-1	524,956	50,5	109,5	40,1 \| 75,3 \| 35,9 \| 9,2
D-339L-10	50	160	5,218	EN 10270-1	537,714	56,94	103,06	42,2 \| 78,8 \| 37,8 \| 10,0
D-353A	45	205	5,378	EN 10270-1	453,716	120,63	84,37	45,4 \| 83,0 \| 42,9 \| 10,3
D-347	55	195	5,993	EN 10270-1	790,28	63,13	131,88	43,1 \| 82,4 \| 35,4 \| 11,5
D-353	45	205	7,959	EN 10270-1	957,068	84,75	120,25	46,2 \| 83,0 \| 40,3 \| 15,3
D-364J-04	56	175	8,516	EN 10270-1	908,3	68,34	104,64	47,4 \| 82,2 \| 43,2 \| 16,6
D-364J-24	48	185	9,715	EN 10270-1	895,915	92,78	92,22	51,4 \| 88,7 \| 46,9 \| 18,6
D-364R-84	46	220	11,151	EN 10270-1	875,368	141,5	78,5	53,1 \| 85,7 \| 52,3 \| 21,4
D-383A	46,3	195	13,554	EN 10270-1	639,051	147,85	47,15	55,4 \| 90,9 \| 49,3 \| 26,0
D-382A	46,3	152	18,574	EN 10270-1	756,02	111,3	40,7	55,5 \| 85,1 \| 45,8 \| 35,6
D-389N	50	228	19,848	EN 10270-1	1756,744	139,49	88,51	63,0 \| 88,9 \| 62,0 \| 38,1
D-383	46,3	195	20,06	EN 10270-1	1825,76	103,99	91,01	63,8 \| 90,9 \| 62,1 \| 38,5
D-389N-04	46	194	31,719	EN 10270-1	2399,97	118,34	75,66	77,5 \| 93,8 \| 78,0 \| 60,8
D-389N-03	46	152	41,235	EN 10270-1	2380,938	94,26	57,74	84,2 \| 87,8 \| 85,8 \| 79,1
D-413	48	190	52,16	EN 10270-1	3142,64	129,75	60,25	100,0 \| 100,0 \| 100,0 \| 100,0
D-414M-03	57	184	54,944	EN 10270-1	2905,226	131,12	52,88	91,7 \| 90,0 \| 90,1 \| 94,9
D-414AE	42	200	75,834	EN 10270-1	4380,577	142,23	57,77	82,3 \| 94,2 \| 83,8 \| 68,8
D-414AD	42	168	78,642	EN 10270-1	2380,812	137,73	30,27	73,8 \| 92,0 \| 63,0 \| 66,3

Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202081; Druckfeder D-413

Ursprungsland: DE, German; Druckfeder D-413
