Druckfeder D-383 Federstahl Ø 6,3 x 40 x 195 mm

Staffelpreise - Druckfeder D-383

Bestellmenge Einzelpreis [EUR]
1 14,1400 EUR
2 11,2600 EUR
3 6,8900 EUR
7 4,8200 EUR
17 3,2500 EUR
37 2,7900 EUR
75 2,7600 EUR
125 2,7229 EUR
175 2,7020 EUR
250 2,6755 EUR
350 2,6149 EUR

Druckfeder Kaufen

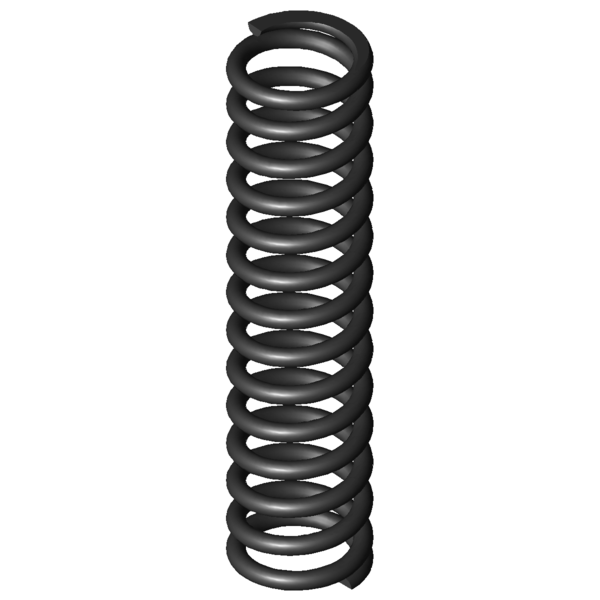

Produktbild Druckfeder D-383
Produktbild Druckfeder D-383
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-383

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 6,3 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 40 mm Mittlerer Windungsdurchmesser
De 46,3 mm Äußerer Windungsdurchmesser
Dd 32,7 mm Dorndurchmesser
Dh 47,5 mm Hülsendurchmesser
L0 195 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 1825,76 N Höchstkraft der Feder
Ln 103,99 mm Kleinste Länge der Feder
sn 91,01 mm Größter Federweg bei statischer Belastung
Fndyn 1584,772 N Dynamische Höchstkraft
Lndyn 116 mm Kleinste Länge dynamische Belastung
shdyn 30,25 mm Größter Federweg dynamische Belastung
S 15,096 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 20,06 N/mm Federrate
Gewicht 448,9824 g Gewicht des Artikels
Fntol 91,9 N (+/-) Toleranz für statische Höchstkraft
Fndtol 90 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,22 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AJ - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-383 Federstahl Ø 6,3 x 40 x 195 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-383 Federstahl Ø 6,3 x 40 x 195 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-383 Federstahl Ø 6,3 x 40 x 195 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-383 Federstahl Ø 6,3 x 40 x 195 mm

Kraft-Weg-Berechnung Druckfeder D-383

Anfrageformular Druckfeder D-383 Federstahl Ø 6,3 x 40 x 195 mm

Anfrageformular Druckfeder D-383

Ähnliche Druckfedern im Umfeld der Druckfeder D-383 Federstahl Ø 6,3 x 40 x 195 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-383 EN 10270-1 6,3 46,3 195 1825,76 103,99 91,01 12,5 20,06 100,0 | 100,0 | 100,0 | 100,0
VD-383 1.4310 6,3 46,3 195 1568,138 103,99 91,01 12,5 17,23 92,9 | 100,0 | 92,9 | 85,9
VD-383A 1.4310 6,3 46,3 195 548,878 147,85 47,15 18,5 11,642 66,3 | 100,0 | 40,9 | 58,0
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-291 43,2 190 1,964 EN 10270-1 289,258 42,7 147,31 43,0 | 80,5 | 38,8 | 9,8
D-313E-12 48 160 2,444 EN 10270-1 279,917 45,45 114,55 46,0 | 78,6 | 47,4 | 12,2
D-339M 50 187 4,668 EN 10270-1 580,828 62,58 124,42 54,1 | 86,6 | 52,5 | 23,3
D-364R-44 54 200 4,777 EN 10270-1 302,028 136,77 63,23 52,5 | 90,7 | 43,0 | 23,8
D-321 44 160 4,794 EN 10270-1 524,956 50,5 109,5 53,3 | 80,2 | 55,9 | 23,9
D-353A 45 205 5,378 EN 10270-1 453,716 120,63 84,37 58,7 | 90,6 | 58,8 | 26,8
D-347 55 195 5,993 EN 10270-1 790,28 63,13 131,88 58,0 | 87,8 | 56,1 | 29,9
D-353 45 205 7,959 EN 10270-1 957,068 84,75 120,25 64,8 | 90,6 | 64,1 | 39,7
D-364J-24 48 185 9,715 EN 10270-1 895,915 92,78 92,22 71,7 | 92,9 | 73,9 | 48,4
D-364R-84 46 220 11,151 EN 10270-1 875,368 141,5 78,5 72,4 | 94,4 | 67,1 | 55,6
D-383A 46,3 195 13,554 EN 10270-1 639,051 147,85 47,15 70,3 | 100,0 | 43,4 | 67,6
D-364R-83 46 150 16,504 EN 10270-1 833,439 99,5 50,5 74,4 | 90,5 | 50,6 | 82,3
D-382A 46,3 152 18,574 EN 10270-1 756,02 111,3 40,7 76,1 | 92,6 | 43,1 | 92,6
D-389N 50 228 19,848 EN 10270-1 1756,744 139,49 88,51 95,0 | 89,4 | 96,7 | 98,9
D-383 46,3 195 20,06 EN 10270-1 1825,76 103,99 91,01 100,0 | 100,0 | 100,0 | 100,0
D-364R-11 39 203 21,727 EN 10270-1 1835,921 118,5 84,5 93,1 | 90,8 | 96,1 | 92,3
D-364R-10 39 178 25,203 EN 10270-1 1839,832 105 73 86,2 | 89,2 | 89,7 | 79,6
D-389N-05 46 236 25,772 EN 10270-1 2411,864 142,41 93,59 85,0 | 90,7 | 86,5 | 77,8
D-389N-04 46 194 31,719 EN 10270-1 2399,97 118,34 75,66 79,7 | 96,3 | 79,6 | 63,2
D-389A-11 39 203 34,811 EN 10270-1 1968,148 146,46 56,54 75,5 | 91,4 | 77,4 | 57,6
D-389A-10 39 178 40,613 EN 10270-1 2052,855 127,45 50,55 70,5 | 89,8 | 72,2 | 49,4
D-389N-03 46 152 41,235 EN 10270-1 2380,938 94,26 57,74 69,3 | 89,1 | 70,1 | 48,7
D-413 48 190 52,16 EN 10270-1 3142,64 129,75 60,25 63,8 | 90,9 | 62,1 | 38,5
D-414AE 42 200 75,834 EN 10270-1 4380,577 142,23 57,77 56,0 | 89,0 | 52,6 | 26,5
D-414AD 42 168 78,642 EN 10270-1 2380,812 137,73 30,27 55,2 | 85,2 | 55,0 | 25,5
Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202081; Druckfeder D-383

Ursprungsland: DE, German; Druckfeder D-383
