Druckfeder D-347 Federstahl Ø 5 x 50 x 195 mm

Staffelpreise - Druckfeder D-347

Bestellmenge	Einzelpreis [EUR]
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0408 EUR
175	2,0281 EUR
250	1,9902 EUR
350	1,9446 EUR

Druckfeder Kaufen

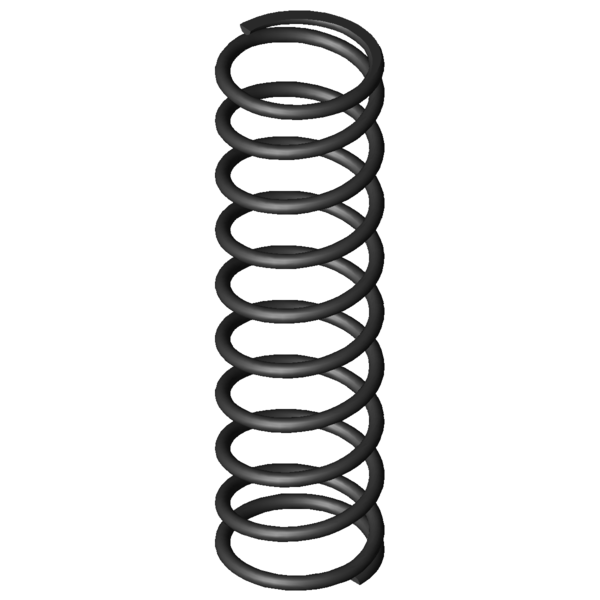

Produktbild Druckfeder D-347

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-347

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	5	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	50	mm	Mittlerer Windungsdurchmesser
De	55	mm	Äußerer Windungsdurchmesser
Dd	43,7	mm	Dorndurchmesser
Dh	56,8	mm	Hülsendurchmesser
L0	195	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	790,28	N	Höchstkraft der Feder
Ln	63,13	mm	Kleinste Länge der Feder
sn	131,88	mm	Größter Federweg bei statischer Belastung
Fndyn	713,125	N	Dynamische Höchstkraft
Lndyn	76	mm	Kleinste Länge dynamische Belastung
shdyn	45,69	mm	Größter Federweg dynamische Belastung
S	22,353	mm	Steigung der Feder
n	8,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	5,993	N/mm	Federrate
Gewicht	255,9879	g	Gewicht des Artikels
Fntol	36,32	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	35,85	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,8	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	4,08	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AE	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-347 Federstahl Ø 5 x 50 x 195 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-347 Federstahl Ø 5 x 50 x 195 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-347 Federstahl Ø 5 x 50 x 195 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-347 Federstahl Ø 5 x 50 x 195 mm

Kraft-Weg-Berechnung Druckfeder D-347

Anfrageformular Druckfeder D-347 Federstahl Ø 5 x 50 x 195 mm

Anfrageformular Druckfeder D-347

Ähnliche Druckfedern im Umfeld der Druckfeder D-347 Federstahl Ø 5 x 50 x 195 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-263V-21	46	208	0,569	EN 10270-1	96,677	38,03	169,97	45,4 \| 79,2 \| 44,9 \| 12,2
D-288X-22	48	203	1,065	EN 10270-1	170,824	42,66	160,34	53,8 \| 84,9 \| 53,5 \| 22,8
D-289A	55	180	1,397	EN 10270-1	205,866	32,68	147,32	58,7 \| 86,1 \| 59,9 \| 29,9
D-289C-03	48	176	1,398	EN 10270-1	184,054	44,32	131,68	60,0 \| 87,1 \| 63,1 \| 29,9
D-313C	60	188	1,734	EN 10270-1	263,118	36,27	151,73	62,8 \| 87,6 \| 63,7 \| 37,1
D-313E-13	48	200	1,955	EN 10270-1	283,436	55,01	144,99	66,3 \| 89,8 \| 67,3 \| 41,9
D-339J-04	58	210	2,182	EN 10270-1	277,7	82,75	127,25	64,9 \| 92,6 \| 65,8 \| 36,4
D-316	54	230	2,455	EN 10270-1	433,557	53,37	176,63	58,2 \| 79,8 \| 62,5 \| 32,5
D-339J-23	58	185	3,21	EN 10270-1	403,8	59,2	125,8	82,7 \| 95,0 \| 84,2 \| 68,8
D-347A	55	235	3,773	EN 10270-1	530,599	94,38	140,63	68,0 \| 86,2 \| 67,8 \| 50,0
D-344A-10	60	190	4,252	EN 10270-1	520,186	67,67	122,33	91,9 \| 90,6 \| 93,9 \| 91,1
D-339M	50	187	4,668	EN 10270-1	580,828	62,58	124,42	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-44	54	200	4,777	EN 10270-1	302,028	136,77	63,23	79,3 \| 88,8 \| 51,4 \| 97,7
D-347	55	195	5,993	EN 10270-1	790,28	63,13	131,88	84,7 \| 92,3 \| 83,9 \| 77,9
D-364H	60	213	6,062	EN 10270-1	829,439	76,17	136,83	82,6 \| 88,2 \| 79,3 \| 80,3
D-353	45	205	7,959	EN 10270-1	957,068	84,75	120,25	75,9 \| 90,4 \| 78,7 \| 58,7
D-364J-04	56	175	8,516	EN 10270-1	908,3	68,34	104,64	72,0 \| 88,2 \| 74,0 \| 53,8
D-364R-72	61	180	9,336	EN 10270-1	964,046	76,74	103,26	68,7 \| 84,4 \| 71,6 \| 50,0
D-377A	56,3	217	9,51	EN 10270-1	977,729	114,19	102,81	81,8 \| 91,2 \| 74,7 \| 79,4
D-364J-24	48	185	9,715	EN 10270-1	895,915	92,78	92,22	69,9 \| 92,2 \| 69,5 \| 48,1
D-383A	46,3	195	13,554	EN 10270-1	639,051	147,85	47,15	61,8 \| 86,6 \| 64,4 \| 34,4
D-377	56,3	175	15,104	EN 10270-1	1486,8	76,56	98,44	58,2 \| 84,6 \| 59,1 \| 30,9
D-383	46,3	195	20,06	EN 10270-1	1825,76	103,99	91,01	54,1 \| 86,6 \| 52,5 \| 23,3
D-389N-04	46	194	31,719	EN 10270-1	2399,97	118,34	75,66	47,1 \| 84,2 \| 42,5 \| 14,7
D-414M-04	57	230	43,17	EN 10270-1	2936,622	161,98	68,02	47,6 \| 83,4 \| 41,9 \| 17,5
D-414L	63	179	44,682	EN 10270-1	2785,164	116,67	62,33	90,6 \| 90,1 \| 93,8 \| 87,9
D-413	48	190	52,16	EN 10270-1	3142,64	129,75	60,25	82,3 \| 94,2 \| 83,8 \| 68,8
D-414M-03	57	184	54,944	EN 10270-1	2905,226	131,12	52,88	82,5 \| 91,4 \| 84,6 \| 71,5
D-445D	55	238	149,063	EN 10270-1	6111,568	197	41	36,1 \| 80,4 \| 22,8 \| 5,1

Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202081; Druckfeder D-347

Ursprungsland: DE, German; Druckfeder D-347
