Druckfeder D-414L Federstahl Ø 9 x 54 x 179 mm

Staffelpreise - Druckfeder D-414L

Bestellmenge Einzelpreis [EUR]
1 16,7200 EUR
2 13,3200 EUR
3 9,4800 EUR
7 7,5900 EUR
17 6,1000 EUR
37 5,2200 EUR
75 5,1800 EUR
125 5,1918 EUR
175 5,0944 EUR
250 5,0434 EUR
350 4,8174 EUR

Druckfeder Kaufen

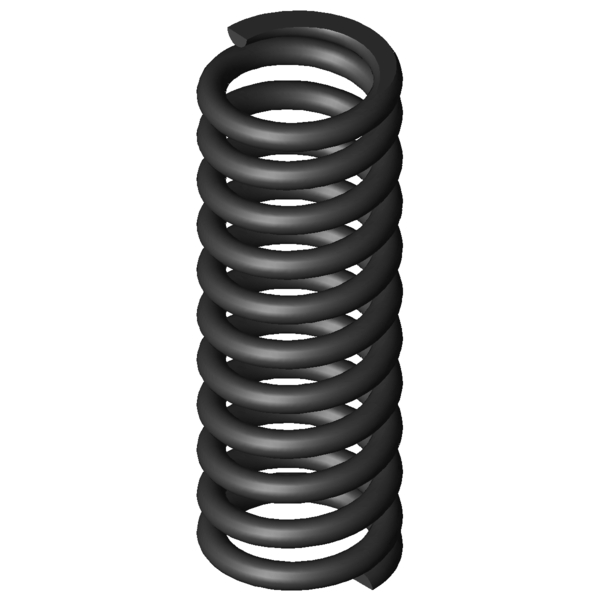

Produktbild Druckfeder D-414L
Produktbild Druckfeder D-414L
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-414L

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 9 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 54 mm Mittlerer Windungsdurchmesser
De 63 mm Äußerer Windungsdurchmesser
Dd 43 mm Dorndurchmesser
Dh 65 mm Hülsendurchmesser
L0 179 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 2785,164 N Höchstkraft der Feder
Ln 116,67 mm Kleinste Länge der Feder
sn 62,33 mm Größter Federweg bei statischer Belastung
Fndyn 2490,576 N Dynamische Höchstkraft
Lndyn 123,26 mm Kleinste Länge dynamische Belastung
shdyn 31,86 mm Größter Federweg dynamische Belastung
S 17,895 mm Steigung der Feder
n 9,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 44,682 N/mm Federrate
Gewicht 981,0628 g Gewicht des Artikels
Fntol 179 N (+/-) Toleranz für statische Höchstkraft
Fndtol 175 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,8 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,09 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AS - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-414L Federstahl Ø 9 x 54 x 179 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-414L Federstahl Ø 9 x 54 x 179 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-414L Federstahl Ø 9 x 54 x 179 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-414L Federstahl Ø 9 x 54 x 179 mm

Kraft-Weg-Berechnung Druckfeder D-414L

Anfrageformular Druckfeder D-414L Federstahl Ø 9 x 54 x 179 mm

Anfrageformular Druckfeder D-414L

Ähnliche Druckfedern im Umfeld der Druckfeder D-414L Federstahl Ø 9 x 54 x 179 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-414L EN 10270-1 9 63 179 2785,164 116,67 62,33 9,5 44,682 100,0 | 100,0 | 100,0 | 100,0
VD-414L 1.4310 9 63 179 2392,166 116,67 62,33 9,5 38,377 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-339M 50 187 4,668 EN 10270-1 580,828 62,58 124,42 69,9 | 87,2 | 70,1 | 52,3
D-364R-44 54 200 4,777 EN 10270-1 302,028 136,77 63,23 48,2 | 79,1 | 54,7 | 10,7
D-347 55 195 5,993 EN 10270-1 790,28 63,13 131,88 43,1 | 78,2 | 37,8 | 13,4
D-346A 55 150 5,993 EN 10270-1 520,611 63,13 86,88 63,3 | 84,3 | 64,8 | 40,8
D-364H 60 213 6,062 EN 10270-1 829,439 76,17 136,83 43,8 | 80,1 | 37,7 | 13,6
D-364E-12 70 147 6,317 EN 10270-1 609,416 50,52 96,48 45,0 | 77,7 | 43,2 | 14,1
D-364J-04 56 175 8,516 EN 10270-1 908,3 68,34 104,64 49,4 | 82,6 | 46,1 | 19,4
D-364R-72 61 180 9,336 EN 10270-1 964,046 76,74 103,26 52,0 | 87,6 | 47,5 | 20,9
D-364J-24 48 185 9,715 EN 10270-1 895,915 92,78 92,22 55,0 | 84,0 | 55,9 | 25,2
D-371 69,3 155 11,669 EN 10270-1 1156,284 55,91 99,09 53,6 | 82,5 | 52,2 | 26,1
D-377 56,3 175 15,104 EN 10270-1 1486,8 76,56 98,44 59,3 | 85,7 | 58,4 | 33,8
D-402 71 205 19,633 EN 10270-1 2117,9 97,13 107,87 66,4 | 88,3 | 66,9 | 43,9
D-407 58 160 39,273 EN 10270-1 2561,24 94,78 65,22 90,6 | 90,1 | 93,8 | 87,9
D-406A 58 147 39,273 EN 10270-1 2050,686 94,78 52,22 44,9 | 79,3 | 42,8 | 12,6
D-414L 63 179 44,682 EN 10270-1 2785,164 116,67 62,33 100,0 | 100,0 | 100,0 | 100,0
D-432 73 200 47,932 EN 10270-1 3903,573 118,56 81,44 85,3 | 88,6 | 73,9 | 93,2
D-413 48 190 52,16 EN 10270-1 3142,64 129,75 60,25 88,2 | 86,4 | 92,6 | 85,7
D-414M-03 57 184 54,944 EN 10270-1 2905,226 131,12 52,88 89,2 | 95,9 | 90,4 | 81,3
D-437 60 165 95,882 EN 10270-1 4632,316 116,69 48,31 69,3 | 92,5 | 68,8 | 46,6
D-504 60 175 149,153 EN 10270-1 7010,178 128 47 59,7 | 91,6 | 57,6 | 30,0
Anzahl der ähnlichen Metallfedern: 19

Zolltarifnummer: 73202081; Druckfeder D-414L

Ursprungsland: DE, German; Druckfeder D-414L
