Druckfeder D-402 Federstahl Ø 8 x 63 x 205 mm

Staffelpreise - Druckfeder D-402

Bestellmenge	Einzelpreis [EUR]
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	5,3000 EUR
37	4,5500 EUR
75	4,4900 EUR
125	4,4764 EUR
175	4,4341 EUR
250	4,3853 EUR
350	4,1388 EUR

Druckfeder Kaufen

Produktbild Druckfeder D-402

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-402

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	8	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	63	mm	Mittlerer Windungsdurchmesser
De	71	mm	Äußerer Windungsdurchmesser
Dd	53,6	mm	Dorndurchmesser
Dh	73,1	mm	Hülsendurchmesser
L0	205	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	2117,9	N	Höchstkraft der Feder
Ln	97,13	mm	Kleinste Länge der Feder
sn	107,87	mm	Größter Federweg bei statischer Belastung
Fndyn	1988,824	N	Dynamische Höchstkraft
Lndyn	103,7	mm	Kleinste Länge dynamische Belastung
shdyn	40,42	mm	Größter Federweg dynamische Belastung
S	23,176	mm	Steigung der Feder
n	8,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	19,633	N/mm	Federrate
Gewicht	825,7147	g	Gewicht des Artikels
Fntol	102	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	100	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,8	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	3,62	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AQ	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-402 Federstahl Ø 8 x 63 x 205 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-402 Federstahl Ø 8 x 63 x 205 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-402 Federstahl Ø 8 x 63 x 205 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-402 Federstahl Ø 8 x 63 x 205 mm

Kraft-Weg-Berechnung Druckfeder D-402

Anfrageformular Druckfeder D-402 Federstahl Ø 8 x 63 x 205 mm

Anfrageformular Druckfeder D-402

Ähnliche Druckfedern im Umfeld der Druckfeder D-402 Federstahl Ø 8 x 63 x 205 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-364E-14	70	220	4,087	EN 10270-1	604,612	72,07	147,93	52,8 \| 86,8 \| 50,7 \| 20,8
D-344A-10	60	190	4,252	EN 10270-1	520,186	67,67	122,33	52,6 \| 79,9 \| 56,4 \| 21,7
D-364R-62	77	230	4,34	EN 10270-1	656,139	78,81	151,19	52,9 \| 85,4 \| 51,2 \| 22,1
D-341	68	180	4,63	EN 10270-1	616,696	46,8	133,2	53,6 \| 82,0 \| 55,1 \| 23,6
D-364R-44	54	200	4,777	EN 10270-1	302,028	136,77	63,23	47,3 \| 81,2 \| 36,4 \| 24,3
D-369E	78,3	210	5,058	EN 10270-1	647,476	82	128	57,4 \| 89,0 \| 57,4 \| 25,8
D-366	86,3	220	5,699	EN 10270-1	916,989	59,1	160,9	56,3 \| 84,7 \| 55,2 \| 29,0
D-347	55	195	5,993	EN 10270-1	790,28	63,13	131,88	56,1 \| 78,4 \| 59,6 \| 30,5
D-364H	60	213	6,062	EN 10270-1	829,439	76,17	136,83	57,7 \| 83,2 \| 59,0 \| 30,9
D-372	69,3	235	7,551	EN 10270-1	1173,856	79,54	155,46	62,9 \| 87,9 \| 62,4 \| 38,5
D-364R-72	61	180	9,336	EN 10270-1	964,046	76,74	103,26	67,0 \| 82,9 \| 70,6 \| 47,6
D-377A	56,3	217	9,51	EN 10270-1	977,729	114,19	102,81	67,8 \| 84,2 \| 70,7 \| 48,4
D-371	69,3	155	11,669	EN 10270-1	1156,284	55,91	99,09	72,2 \| 84,0 \| 73,2 \| 59,4
D-399C	81	220	12,619	EN 10270-1	1523,253	99,29	120,71	79,5 \| 93,6 \| 80,6 \| 64,3
D-402	71	205	19,633	EN 10270-1	2117,9	97,13	107,87	100,0 \| 100,0 \| 100,0 \| 100,0
D-414L	63	179	44,682	EN 10270-1	2785,164	116,67	62,33	66,4 \| 88,3 \| 66,9 \| 43,9
D-429A	84	200	45,71	EN 10270-1	3739,066	118,2	81,8	65,5 \| 87,4 \| 66,2 \| 43,0
D-432	73	200	47,932	EN 10270-1	3903,573	118,56	81,44	65,8 \| 91,6 \| 64,9 \| 41,0
D-438	60	230	65,2	EN 10270-1	4421,375	162,19	67,81	56,7 \| 84,5 \| 55,4 \| 30,1
D-494	75	210	66,939	EN 10270-1	5382,057	129,6	80,4	58,2 \| 88,3 \| 56,9 \| 29,3
D-542	80	220	79,04	EN 10270-1	6235,229	141,11	78,89	53,8 \| 82,9 \| 53,6 \| 24,8
D-552	75	200	99,392	EN 10270-1	5922,076	140,42	59,58	50,5 \| 86,3 \| 45,5 \| 19,8

Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202081; Druckfeder D-402

Ursprungsland: DE, German; Druckfeder D-402

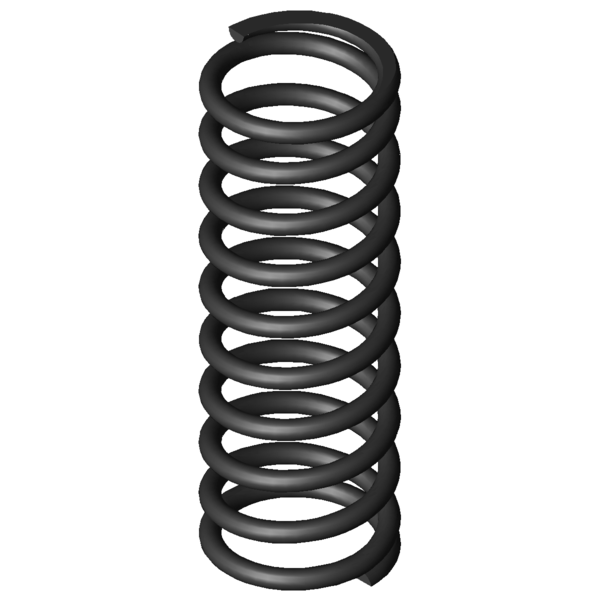

Produktbild - Druckfedern D-402
