Druckfeder D-366 Federstahl Ø 6,3 x 80 x 220 mm

Staffelpreise - Druckfeder D-366

Bestellmenge	Einzelpreis [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9376 EUR
175	2,9180 EUR
250	2,8813 EUR
350	2,8095 EUR

Druckfeder Kaufen

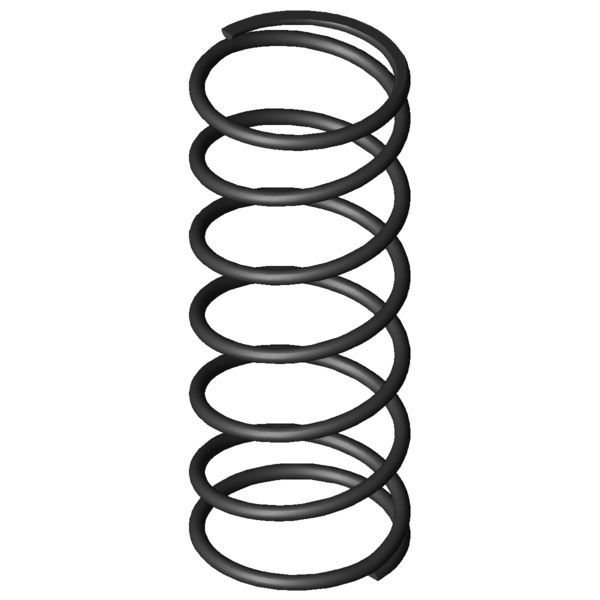

Produktbild Druckfeder D-366

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-366

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	6,3	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	80	mm	Mittlerer Windungsdurchmesser
De	86,3	mm	Äußerer Windungsdurchmesser
Dd	72	mm	Dorndurchmesser
Dh	88,7	mm	Hülsendurchmesser
L0	220	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	916,989	N	Höchstkraft der Feder
Ln	59,1	mm	Kleinste Länge der Feder
sn	160,9	mm	Größter Federweg bei statischer Belastung
Fndyn	869,095	N	Dynamische Höchstkraft
Lndyn	67,5	mm	Kleinste Länge dynamische Belastung
shdyn	59,71	mm	Größter Federweg dynamische Belastung
S	38,855	mm	Steigung der Feder
n	5,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	5,699	N/mm	Federrate
Gewicht	464,4645	g	Gewicht des Artikels
Fntol	49	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	48,5	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1,2	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	6,19	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AK	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-366 Federstahl Ø 6,3 x 80 x 220 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-366 Federstahl Ø 6,3 x 80 x 220 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-366 Federstahl Ø 6,3 x 80 x 220 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-366 Federstahl Ø 6,3 x 80 x 220 mm

Kraft-Weg-Berechnung Druckfeder D-366

Anfrageformular Druckfeder D-366 Federstahl Ø 6,3 x 80 x 220 mm

Anfrageformular Druckfeder D-366

Ähnliche Druckfedern im Umfeld der Druckfeder D-366 Federstahl Ø 6,3 x 80 x 220 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-313T	70	233	1,649	EN 10270-1	316,372	41,18	191,82	85,4 \| 92,8 \| 87,4 \| 76,1
D-313S-01	70	203	1,649	EN 10270-1	266,891	41,18	161,82	82,3 \| 90,9 \| 79,7 \| 76,1
D-339G	75	224	2,168	EN 10270-1	387,277	45,34	178,66	100,0 \| 100,0 \| 100,0 \| 100,0
D-339X	85	252	2,261	EN 10270-1	454,906	50,81	201,19	90,6 \| 89,0 \| 87,0 \| 95,9
D-364R-58	90	210	2,621	EN 10270-1	332,592	83,09	126,91	81,7 \| 84,0 \| 78,5 \| 82,7
D-364R-33	69	200	3,145	EN 10270-1	309,3	101,66	98,34	74,5 \| 87,2 \| 67,5 \| 68,9
D-339W	85	164	3,553	EN 10270-1	454,906	35,97	128,03	70,4 \| 84,1 \| 64,6 \| 62,3
D-366A	86,3	230	3,688	EN 10270-1	536,699	84,46	145,54	73,6 \| 85,2 \| 76,8 \| 58,8
D-364B	95	181	3,715	EN 10270-1	524,507	39,82	141,18	74,8 \| 86,8 \| 72,5 \| 65,2
D-364R-57	90	165	4,05	EN 10270-1	433,367	58	107	72,2 \| 88,7 \| 56,9 \| 71,1
D-364E-14	70	220	4,087	EN 10270-1	604,612	72,07	147,93	72,5 \| 91,1 \| 73,4 \| 53,0
D-364R-62	77	230	4,34	EN 10270-1	656,139	78,81	151,19	70,6 \| 89,9 \| 71,8 \| 49,9
D-389E-12	105	230	4,725	EN 10270-1	767,039	67,67	162,33	87,9 \| 89,3 \| 91,4 \| 82,9
D-369E	78,3	210	5,058	EN 10270-1	647,476	82	128	65,2 \| 87,0 \| 65,7 \| 42,9
D-366	86,3	220	5,699	EN 10270-1	916,989	59,1	160,9	63,2 \| 85,5 \| 66,1 \| 38,0
D-372	69,3	235	7,551	EN 10270-1	1173,856	79,54	155,46	58,4 \| 86,4 \| 60,0 \| 28,7
D-389E-22	89	190	8,066	EN 10270-1	1014,132	64,27	125,73	82,0 \| 91,1 \| 84,3 \| 70,7
D-389H	75	254	8,189	EN 10270-1	1289,187	96,56	157,44	56,6 \| 84,2 \| 59,1 \| 26,5
D-399C	81	220	12,619	EN 10270-1	1523,253	99,29	120,71	67,9 \| 90,9 \| 67,6 \| 45,2
D-396	88	180	14,818	EN 10270-1	1615,182	71	109	62,3 \| 86,2 \| 62,3 \| 38,5
D-414F	100	200	16,127	EN 10270-1	1934,568	80,04	119,96	59,6 \| 82,4 \| 61,0 \| 35,3
D-402	71	205	19,633	EN 10270-1	2117,9	97,13	107,87	56,3 \| 84,7 \| 55,2 \| 29,0
D-426A	90	230	20,945	EN 10270-1	2018,65	133,62	96,38	54,9 \| 84,8 \| 52,7 \| 27,2
D-427	90	255	23,409	EN 10270-1	3121,326	121,66	133,34	54,1 \| 81,7 \| 56,1 \| 24,3
D-426	90	175	36,177	EN 10270-1	3227,73	85,78	89,22	45,7 \| 79,5 \| 41,9 \| 15,8
D-482	100	200	38,469	EN 10270-1	4039,196	95	105	45,7 \| 78,2 \| 44,0 \| 14,8
D-429A	84	200	45,71	EN 10270-1	3739,066	118,2	81,8	44,6 \| 83,7 \| 37,7 \| 12,5
D-432	73	200	47,932	EN 10270-1	3903,573	118,56	81,44	42,8 \| 79,5 \| 37,1 \| 11,9
D-494	75	210	66,939	EN 10270-1	5382,057	129,6	80,4	40,6 \| 79,9 \| 33,5 \| 8,5
D-542	80	220	79,04	EN 10270-1	6235,229	141,11	78,89	40,3 \| 81,7 \| 31,9 \| 7,2

Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder D-366

Ursprungsland: DE, German; Druckfeder D-366
