Druckfeder D-542 Federstahl Ø 12 x 68 x 220 mm

Staffelpreise - Druckfeder D-542

Bestellmenge	Einzelpreis [EUR]
1	44,4600 EUR
2	35,8800 EUR
3	35,4200 EUR
7	32,5900 EUR
17	30,2500 EUR
37	27,4500 EUR
75	26,9000 EUR
125	26,8590 EUR
175	26,7340 EUR
250	26,6504 EUR
350	26,2023 EUR

Druckfeder Kaufen

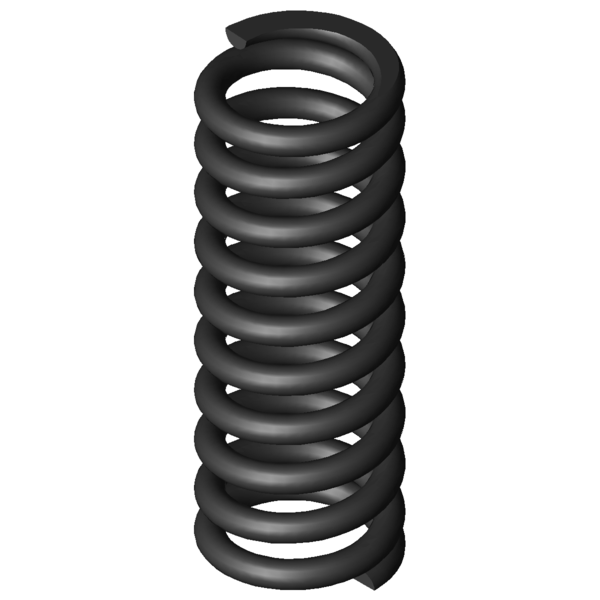

Produktbild Druckfeder D-542

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-542

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	12	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	68	mm	Mittlerer Windungsdurchmesser
De	80	mm	Äußerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
Dh		mm	Hülsendurchmesser
L0	220	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	6235,229	N	Höchstkraft der Feder
Ln	141,11	mm	Kleinste Länge der Feder
sn	78,89	mm	Größter Federweg bei statischer Belastung
Fndyn		N	Dynamische Höchstkraft
Lndyn		mm	Kleinste Länge dynamische Belastung
shdyn		mm	Größter Federweg dynamische Belastung
S	24,471	mm	Steigung der Feder
n	8,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	79,04	N/mm	Federrate
Gewicht	2005,3072	g	Gewicht des Artikels
Fntol	351	N	(+/-) Toleranz für statische Höchstkraft
Fndtol		N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	3,26	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	BF	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-542 Federstahl Ø 12 x 68 x 220 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-542 Federstahl Ø 12 x 68 x 220 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-542 Federstahl Ø 12 x 68 x 220 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-542 Federstahl Ø 12 x 68 x 220 mm

Kraft-Weg-Berechnung Druckfeder D-542

Anfrageformular Druckfeder D-542 Federstahl Ø 12 x 68 x 220 mm

Anfrageformular Druckfeder D-542

Ähnliche Druckfedern im Umfeld der Druckfeder D-542 Federstahl Ø 12 x 68 x 220 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-372	69,3	235	7,551	EN 10270-1	1173,856	79,54	155,46	40,6 \| 77,6 \| 34,8 \| 9,6
D-369D	78,3	165	7,818	EN 10270-1	840,385	57,5	107,5	42,8 \| 75,1 \| 43,4 \| 9,9
D-389E-22	89	190	8,066	EN 10270-1	1014,132	64,27	125,73	42,6 \| 78,2 \| 39,5 \| 10,2
D-389H	75	254	8,189	EN 10270-1	1289,187	96,56	157,44	41,8 \| 79,6 \| 35,4 \| 10,4
D-377A	56,3	217	9,51	EN 10270-1	977,729	114,19	102,81	44,0 \| 73,8 \| 46,2 \| 12,0
D-399C	81	220	12,619	EN 10270-1	1523,253	99,29	120,71	49,8 \| 88,5 \| 44,9 \| 16,0
D-396	88	180	14,818	EN 10270-1	1615,182	71	109	49,2 \| 79,8 \| 49,1 \| 18,7
D-402	71	205	19,633	EN 10270-1	2117,9	97,13	107,87	53,8 \| 82,9 \| 53,6 \| 24,8
D-426A	90	230	20,945	EN 10270-1	2018,65	133,62	96,38	57,6 \| 89,3 \| 57,1 \| 26,5
D-427	90	255	23,409	EN 10270-1	3121,326	121,66	133,34	56,8 \| 86,2 \| 54,6 \| 29,6
D-429A	84	200	45,71	EN 10270-1	3739,066	118,2	81,8	75,3 \| 89,8 \| 78,2 \| 57,8
D-432	73	200	47,932	EN 10270-1	3903,573	118,56	81,44	76,3 \| 88,5 \| 79,7 \| 60,6
D-438	60	230	65,2	EN 10270-1	4421,375	162,19	67,81	81,9 \| 84,7 \| 78,4 \| 82,5
D-494	75	210	66,939	EN 10270-1	5382,057	129,6	80,4	90,2 \| 93,6 \| 92,2 \| 84,7
D-542	80	220	79,04	EN 10270-1	6235,229	141,11	78,89	100,0 \| 100,0 \| 100,0 \| 100,0
D-552	75	200	99,392	EN 10270-1	5922,076	140,42	59,58	86,6 \| 94,9 \| 85,3 \| 79,5

Anzahl der ähnlichen Metallfedern: 15

Zolltarifnummer: 73202081; Druckfeder D-542

Ursprungsland: DE, German; Druckfeder D-542
