Druckfeder D-369D Federstahl Ø 6,3 x 72 x 165 mm

Staffelpreise - Druckfeder D-369D

Bestellmenge Einzelpreis [EUR]
1 14,4000 EUR
2 11,4700 EUR
3 7,0900 EUR
7 5,2300 EUR
17 3,6600 EUR
37 3,0100 EUR
75 2,9700 EUR
125 2,9376 EUR
175 2,9180 EUR
250 2,8813 EUR
350 2,8095 EUR

Druckfeder Kaufen

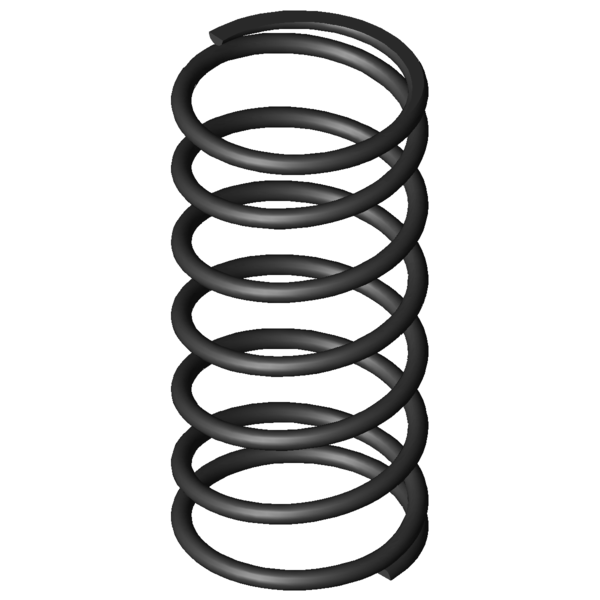

Produktbild Druckfeder D-369D
Produktbild Druckfeder D-369D
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-369D

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 6,3 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 72 mm Mittlerer Windungsdurchmesser
De 78,3 mm Äußerer Windungsdurchmesser
Dd 64,3 mm Dorndurchmesser
Dh 81,9 mm Hülsendurchmesser
L0 165 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 840,385 N Höchstkraft der Feder
Ln 57,5 mm Kleinste Länge der Feder
sn 107,5 mm Größter Federweg bei statischer Belastung
Fndyn 799,733 N Dynamische Höchstkraft
Lndyn 62,7 mm Kleinste Länge dynamische Belastung
shdyn 55,3 mm Größter Federweg dynamische Belastung
S 28,855 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 7,818 N/mm Federrate
Gewicht 418,0181 g Gewicht des Artikels
Fntol 49,2 N (+/-) Toleranz für statische Höchstkraft
Fndtol 48,6 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 4,6 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AK - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-369D Federstahl Ø 6,3 x 72 x 165 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-369D Federstahl Ø 6,3 x 72 x 165 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-369D Federstahl Ø 6,3 x 72 x 165 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-369D Federstahl Ø 6,3 x 72 x 165 mm

Kraft-Weg-Berechnung Druckfeder D-369D

Anfrageformular Druckfeder D-369D Federstahl Ø 6,3 x 72 x 165 mm

Anfrageformular Druckfeder D-369D

Ähnliche Druckfedern im Umfeld der Druckfeder D-369D Federstahl Ø 6,3 x 72 x 165 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-369D EN 10270-1 6,3 78,3 165 840,385 57,5 107,5 5,5 7,818 100,0 | 100,0 | 100,0 | 100,0
VD-369D 1.4310 6,3 78,3 165 721,467 57,55 107,45 5,5 6,714 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-339J-11 68 173 2,51 EN 10270-1 308,959 49,91 123,09 59,6 | 84,5 | 62,0 | 32,1
D-313S 70 145 2,592 EN 10270-1 300,349 29,12 115,88 59,2 | 80,3 | 64,3 | 33,2
D-339Z-02 75 178 3,375 EN 10270-1 437,637 48,34 129,67 66,6 | 89,3 | 67,5 | 43,2
D-339F 75 146 3,406 EN 10270-1 387,897 32,12 113,88 66,4 | 85,2 | 70,3 | 43,6
D-339W 85 164 3,553 EN 10270-1 454,906 35,97 128,03 68,3 | 90,3 | 69,0 | 45,5
D-364R-57 90 165 4,05 EN 10270-1 433,367 58 107 73,8 | 94,1 | 75,6 | 51,8
D-364E-06 80 165 4,099 EN 10270-1 460,737 52,6 112,4 74,2 | 95,1 | 75,2 | 52,4
D-341 68 180 4,63 EN 10270-1 616,696 46,8 133,2 74,1 | 86,0 | 77,0 | 59,2
D-369E 78,3 210 5,058 EN 10270-1 647,476 82 128 79,4 | 92,9 | 80,5 | 64,7
D-364E-12 70 147 6,317 EN 10270-1 609,416 50,52 96,48 83,5 | 88,6 | 81,1 | 80,8
D-364R-61 77 153 6,707 EN 10270-1 655,744 55,23 97,77 88,6 | 95,4 | 84,5 | 85,8
D-369D 78,3 165 7,818 EN 10270-1 840,385 57,5 107,5 100,0 | 100,0 | 100,0 | 100,0
D-389E-22 89 190 8,066 EN 10270-1 1014,132 64,27 125,73 89,8 | 88,3 | 84,2 | 96,9
D-365 86,3 145 8,956 EN 10270-1 920,734 42,19 102,81 91,2 | 92,9 | 93,5 | 87,3
D-371 69,3 155 11,669 EN 10270-1 1156,284 55,91 99,09 81,2 | 94,1 | 82,4 | 67,0
D-389G 75 153 14,144 EN 10270-1 1289,931 61,8 91,2 74,4 | 92,8 | 75,0 | 55,3
D-396 88 180 14,818 EN 10270-1 1615,182 71 109 71,5 | 86,5 | 75,3 | 52,8
D-399B 81 147 19,503 EN 10270-1 1503,751 69,9 77,1 64,0 | 88,2 | 63,8 | 40,1
D-401 71 140 30,342 EN 10270-1 2169,66 68,49 71,51 54,4 | 84,8 | 52,6 | 25,8
D-426 90 175 36,177 EN 10270-1 3227,73 85,78 89,22 52,5 | 81,4 | 54,5 | 21,6
D-407 58 160 39,273 EN 10270-1 2561,24 94,78 65,22 50,0 | 83,3 | 46,7 | 19,9
D-414L 63 179 44,682 EN 10270-1 2785,164 116,67 62,33 47,5 | 80,9 | 44,1 | 17,5
D-429A 84 200 45,71 EN 10270-1 3739,066 118,2 81,8 48,7 | 79,6 | 49,3 | 17,1
D-432 73 200 47,932 EN 10270-1 3903,573 118,56 81,44 48,2 | 79,6 | 48,6 | 16,3
D-431 73 135 74,077 EN 10270-1 3794,636 83,77 51,23 41,6 | 79,3 | 34,9 | 10,6
D-437 60 165 95,882 EN 10270-1 4632,316 116,69 48,31 39,9 | 79,9 | 31,5 | 8,2
D-552 75 200 99,392 EN 10270-1 5922,076 140,42 59,58 39,9 | 76,9 | 34,8 | 7,9
Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202081; Druckfeder D-369D

Ursprungsland: DE, German; Druckfeder D-369D
