Druckfeder D-431 Federstahl Ø 10 x 63 x 135 mm

Staffelpreise - Druckfeder D-431

Bestellmenge	Einzelpreis [EUR]
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	5,3000 EUR
37	4,5500 EUR
75	4,4900 EUR
125	4,4764 EUR
175	4,4341 EUR
250	4,3853 EUR
350	4,1388 EUR

Druckfeder Kaufen

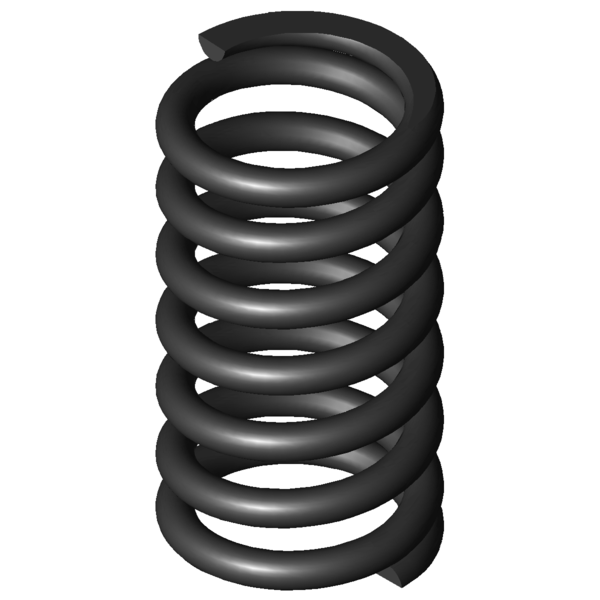

Produktbild Druckfeder D-431

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-431

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	10	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	63	mm	Mittlerer Windungsdurchmesser
De	73	mm	Äußerer Windungsdurchmesser
Dd	51	mm	Dorndurchmesser
Dh	75	mm	Hülsendurchmesser
L0	135	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	3794,636	N	Höchstkraft der Feder
Ln	83,77	mm	Kleinste Länge der Feder
sn	51,23	mm	Größter Federweg bei statischer Belastung
Fndyn	3469,766	N	Dynamische Höchstkraft
Lndyn	88,16	mm	Kleinste Länge dynamische Belastung
shdyn	19,62	mm	Größter Federweg dynamische Belastung
S	22,727	mm	Steigung der Feder
n	5,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	74,077	N/mm	Federrate
Gewicht	921,5566	g	Gewicht des Artikels
Fntol	224	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	219	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,8	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	2,26	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AQ	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-431 Federstahl Ø 10 x 63 x 135 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-431 Federstahl Ø 10 x 63 x 135 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-431 Federstahl Ø 10 x 63 x 135 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-431 Federstahl Ø 10 x 63 x 135 mm

Kraft-Weg-Berechnung Druckfeder D-431

Anfrageformular Druckfeder D-431 Federstahl Ø 10 x 63 x 135 mm

Anfrageformular Druckfeder D-431

Ähnliche Druckfedern im Umfeld der Druckfeder D-431 Federstahl Ø 10 x 63 x 135 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-340	68	120	7,275	EN 10270-1	629,924	33,42	86,58	41,7 \| 77,3 \| 37,9 \| 9,8
D-365	86,3	145	8,956	EN 10270-1	920,734	42,19	102,81	43,1 \| 80,2 \| 37,0 \| 12,1
D-346	55	130	9,261	EN 10270-1	793,004	44,38	85,63	42,2 \| 73,9 \| 40,4 \| 12,5
D-364G	60	128	10,47	EN 10270-1	829,99	48,73	79,27	44,9 \| 77,3 \| 43,2 \| 14,1
D-371	69,3	155	11,669	EN 10270-1	1156,284	55,91	99,09	46,2 \| 81,7 \| 41,1 \| 15,8
D-369C	78,3	110	12,285	EN 10270-1	845,433	41,18	68,82	48,1 \| 79,2 \| 48,4 \| 16,6
D-389G	75	153	14,144	EN 10270-1	1289,931	61,8	91,2	49,8 \| 85,2 \| 45,1 \| 19,1
D-364R-71	61	120	14,429	EN 10270-1	974,502	52,46	67,54	49,2 \| 77,5 \| 50,8 \| 19,5
D-376A	56,3	140	15,104	EN 10270-1	958,149	76,56	63,44	50,7 \| 78,9 \| 53,0 \| 20,4
D-370	69,3	105	18,338	EN 10270-1	1188,958	40,16	64,84	52,8 \| 78,6 \| 55,2 \| 24,8
D-399B	81	147	19,503	EN 10270-1	1503,751	69,9	77,1	55,6 \| 87,3 \| 53,0 \| 26,3
D-389F	75	102	22,226	EN 10270-1	1279,828	44,42	57,58	57,4 \| 81,0 \| 61,3 \| 30,0
D-395	88	125	23,286	EN 10270-1	1723,143	51	74	58,0 \| 85,2 \| 57,3 \| 31,4
D-401	71	140	30,342	EN 10270-1	2169,66	68,49	71,51	65,5 \| 91,2 \| 64,4 \| 41,0
D-431	73	135	74,077	EN 10270-1	3794,636	83,77	51,23	100,0 \| 100,0 \| 100,0 \| 100,0
D-414M-02	57	138	75,548	EN 10270-1	2850,281	100,27	37,73	87,0 \| 88,6 \| 74,4 \| 98,0
D-492	75	140	103,451	EN 10270-1	5004,765	91,62	48,38	83,9 \| 94,9 \| 85,1 \| 71,6
D-540	80	150	122,153	EN 10270-1	6134,632	99,78	50,22	76,3 \| 88,2 \| 79,9 \| 60,6
D-445	55	140	139,746	EN 10270-1	4132,296	110,43	29,57	72,8 \| 90,6 \| 74,8 \| 53,0
D-550	75	140	153,606	EN 10270-1	6247,359	99,33	40,67	70,2 \| 92,4 \| 70,1 \| 48,2
D-490	75	100	162,566	EN 10270-1	5477,685	66,3	33,7	66,8 \| 87,4 \| 67,5 \| 45,6

Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202081; Druckfeder D-431

Ursprungsland: DE, German; Druckfeder D-431
