Druckfeder D-370 Federstahl Ø 6,3 x 63 x 105 mm

Staffelpreise - Druckfeder D-370

Bestellmenge Einzelpreis [EUR]
1 13,5300 EUR
2 10,7800 EUR
3 6,2300 EUR
7 4,2800 EUR
17 2,7100 EUR
37 2,3100 EUR
75 2,2200 EUR
125 2,1813 EUR
175 2,1735 EUR
250 2,1481 EUR
350 2,0967 EUR

Druckfeder Kaufen

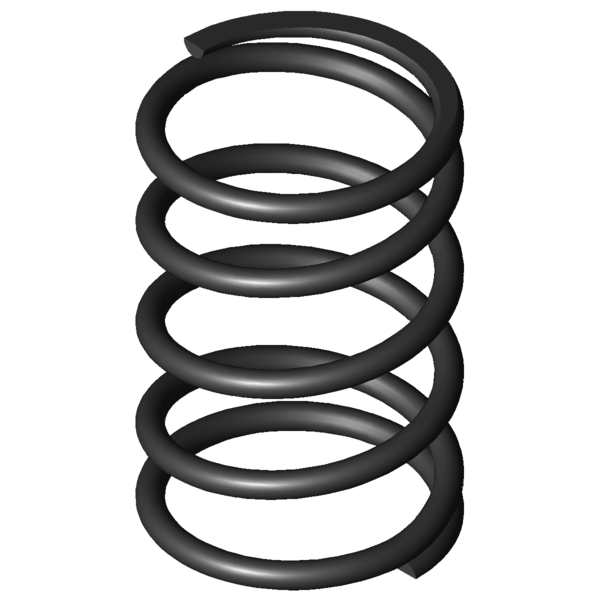

Produktbild Druckfeder D-370
Produktbild Druckfeder D-370
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-370

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 6,3 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 63 mm Mittlerer Windungsdurchmesser
De 69,3 mm Äußerer Windungsdurchmesser
Dd 55 mm Dorndurchmesser
Dh 72 mm Hülsendurchmesser
L0 105 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 1188,958 N Höchstkraft der Feder
Ln 40,16 mm Kleinste Länge der Feder
sn 64,84 mm Größter Federweg bei statischer Belastung
Fndyn 1085,58 N Dynamische Höchstkraft
Lndyn 45,8 mm Kleinste Länge dynamische Belastung
shdyn 22,69 mm Größter Federweg dynamische Belastung
S 28,2 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 18,338 N/mm Federrate
Gewicht 268,2283 g Gewicht des Artikels
Fntol 63,1 N (+/-) Toleranz für statische Höchstkraft
Fndtol 62,3 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,47 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AG - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-370 Federstahl Ø 6,3 x 63 x 105 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-370 Federstahl Ø 6,3 x 63 x 105 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-370 Federstahl Ø 6,3 x 63 x 105 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-370 Federstahl Ø 6,3 x 63 x 105 mm

Kraft-Weg-Berechnung Druckfeder D-370

Anfrageformular Druckfeder D-370 Federstahl Ø 6,3 x 63 x 105 mm

Anfrageformular Druckfeder D-370

Ähnliche Druckfedern im Umfeld der Druckfeder D-370 Federstahl Ø 6,3 x 63 x 105 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-370 EN 10270-1 6,3 69,3 105 1188,958 40,16 64,84 3,5 18,338 100,0 | 100,0 | 100,0 | 100,0
VD-370 1.4310 6,3 69,3 105 1021,191 40,16 64,84 3,5 15,75 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-364R-32 69 136 4,625 EN 10270-1 292,723 72,71 63,29 58,3 | 88,6 | 61,1 | 25,2
D-339J-10 68 91 4,662 EN 10270-1 279,555 31,03 59,97 56,3 | 85,4 | 58,0 | 25,4
D-339Z-01 75 117 5,304 EN 10270-1 438,119 34,4 82,61 57,9 | 87,2 | 57,7 | 28,9
D-314 54 99 5,961 EN 10270-1 431,102 26,68 72,32 58,0 | 78,6 | 63,0 | 32,5
D-364E-04 80 120 6,441 EN 10270-1 531,61 37,47 82,53 61,3 | 87,1 | 61,6 | 35,1
D-344A-14 60 120 6,958 EN 10270-1 520,195 45,24 74,76 62,6 | 84,5 | 65,2 | 37,9
D-364R-31 69 88 7,148 EN 10270-1 264,467 51 37 56,5 | 90,8 | 39,7 | 39,0
D-340 68 120 7,275 EN 10270-1 629,924 33,42 86,58 64,0 | 88,3 | 63,9 | 39,7
D-364W 86,3 102 8,956 EN 10270-1 535,646 42,19 59,81 70,0 | 92,5 | 68,6 | 48,8
D-345A 55 100 9,261 EN 10270-1 515,163 44,38 55,63 55,2 | 81,9 | 54,4 | 29,4
D-364E-10 70 95 9,926 EN 10270-1 584,141 36,15 58,85 72,1 | 92,3 | 69,9 | 54,1
D-364R-60 77 102 10,54 EN 10270-1 658,619 39,51 62,49 75,8 | 94,1 | 75,9 | 57,5
D-369C 78,3 110 12,285 EN 10270-1 845,433 41,18 68,82 81,4 | 94,7 | 82,7 | 67,0
D-364R-71 61 120 14,429 EN 10270-1 974,502 52,46 67,54 51,0 | 85,6 | 48,5 | 18,9
D-370 69,3 105 18,338 EN 10270-1 1188,958 40,16 64,84 100,0 | 100,0 | 100,0 | 100,0
D-389F 75 102 22,226 EN 10270-1 1279,828 44,42 57,58 88,8 | 93,2 | 90,9 | 82,5
D-376 56,3 115 23,343 EN 10270-1 1424,186 53,99 61,01 86,1 | 90,8 | 88,8 | 78,6
D-375A 56,3 94 23,343 EN 10270-1 933,982 53,99 40,01 79,6 | 90,3 | 70,1 | 78,6
D-399A 81 98 30,647 EN 10270-1 1461,959 50,3 47,7 74,4 | 85,9 | 77,4 | 59,8
D-400 71 95 47,68 EN 10270-1 2173,994 49,4 45,6 63,3 | 88,9 | 62,5 | 38,5
D-406 58 110 60,695 EN 10270-1 2611,224 66,98 43,02 57,4 | 86,0 | 55,9 | 30,2
D-405A 58 98 60,695 EN 10270-1 1882,881 66,98 31,02 57,0 | 85,3 | 55,5 | 30,2
D-414K 63 111 77,178 EN 10270-1 2768,916 75,12 35,88 52,7 | 85,2 | 49,1 | 23,8
D-430 73 96 116,407 EN 10270-1 4122,691 60,58 35,42 46,9 | 83,1 | 41,7 | 15,8
D-436 60 110 148,182 EN 10270-1 4065,739 82,56 27,44 43,3 | 81,7 | 35,8 | 12,4
D-490 75 100 162,566 EN 10270-1 5477,685 66,3 33,7 43,3 | 81,6 | 36,8 | 11,3
D-538 80 105 191,954 EN 10270-1 6291,686 72,22 32,78 41,3 | 79,7 | 34,7 | 9,6
D-502 60 120 230,509 EN 10270-1 6834,412 90,35 29,65 38,9 | 77,1 | 31,6 | 8,0
D-548 75 100 241,381 EN 10270-1 6774,008 71,94 28,06 39,4 | 80,0 | 30,4 | 7,6
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202081; Druckfeder D-370

Ursprungsland: DE, German; Druckfeder D-370
