Druckfeder D-430 Federstahl Ø 10 x 63 x 96 mm

Staffelpreise - Druckfeder D-430

Bestellmenge Einzelpreis [EUR]
1 15,4300 EUR
2 12,3000 EUR
3 8,1000 EUR
7 6,2800 EUR
17 4,6900 EUR
37 4,0400 EUR
75 3,9700 EUR
125 3,9606 EUR
175 3,9533 EUR
250 3,8771 EUR
350 3,7845 EUR

Druckfeder Kaufen

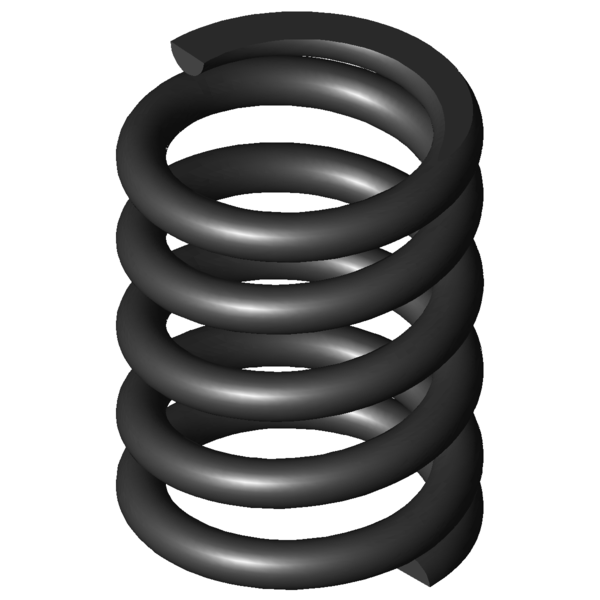

Produktbild Druckfeder D-430
Produktbild Druckfeder D-430
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-430

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 10 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 63 mm Mittlerer Windungsdurchmesser
De 73 mm Äußerer Windungsdurchmesser
Dd 51 mm Dorndurchmesser
Dh 75 mm Hülsendurchmesser
L0 96 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 4122,691 N Höchstkraft der Feder
Ln 60,58 mm Kleinste Länge der Feder
sn 35,42 mm Größter Federweg bei statischer Belastung
Fndyn 3573,685 N Dynamische Höchstkraft
Lndyn 65,3 mm Kleinste Länge dynamische Belastung
shdyn 12,15 mm Größter Federweg dynamische Belastung
S 24,571 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 116,407 N/mm Federrate
Gewicht 675,8082 g Gewicht des Artikels
Fntol 252 N (+/-) Toleranz für statische Höchstkraft
Fndtol 247 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,8 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,64 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AO - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-430 Federstahl Ø 10 x 63 x 96 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-430 Federstahl Ø 10 x 63 x 96 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-430 Federstahl Ø 10 x 63 x 96 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-430 Federstahl Ø 10 x 63 x 96 mm

Kraft-Weg-Berechnung Druckfeder D-430

Anfrageformular Druckfeder D-430 Federstahl Ø 10 x 63 x 96 mm

Anfrageformular Druckfeder D-430

Ähnliche Druckfedern im Umfeld der Druckfeder D-430 Federstahl Ø 10 x 63 x 96 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-430 EN 10270-1 10 73 96 4122,691 60,58 35,42 3,5 116,407 100,0 | 100,0 | 100,0 | 100,0
VD-430 1.4310 10 73 96 3540,962 60,58 35,42 3,5 99,981 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-364E-02 80 80 10,02 EN 10270-1 520,839 28,02 51,98 41,8 | 76,5 | 40,4 | 8,6
D-364R-42 54 92 10,396 EN 10270-1 240,214 68,89 23,11 39,9 | 75,3 | 35,5 | 8,9
D-364R-60 77 102 10,54 EN 10270-1 658,619 39,51 62,49 42,8 | 83,0 | 36,3 | 9,1
D-369C 78,3 110 12,285 EN 10270-1 845,433 41,18 68,82 42,6 | 81,2 | 36,0 | 10,6
D-364F 60 85,4 16,454 EN 10270-1 829,093 35,01 50,39 44,9 | 75,4 | 45,2 | 14,1
D-370 69,3 105 18,338 EN 10270-1 1188,958 40,16 64,84 46,9 | 83,1 | 41,7 | 15,8
D-369B 78,3 75 19,11 EN 10270-1 841,392 30,97 44,03 48,3 | 78,1 | 50,4 | 16,4
D-389F 75 102 22,226 EN 10270-1 1279,828 44,42 57,58 50,8 | 87,2 | 46,3 | 19,1
D-364R-70 61 85 22,673 EN 10270-1 1071,318 37,75 47,25 49,1 | 77,4 | 50,5 | 19,5
D-375A 56,3 94 23,343 EN 10270-1 933,982 53,99 40,01 51,7 | 79,3 | 55,6 | 20,1
D-399A 81 98 30,647 EN 10270-1 1461,959 50,3 47,7 56,9 | 89,4 | 54,9 | 26,3
D-400 71 95 47,68 EN 10270-1 2173,994 49,4 45,6 66,1 | 92,1 | 65,2 | 41,0
D-405A 58 98 60,695 EN 10270-1 1882,881 66,98 31,02 68,2 | 85,8 | 66,6 | 52,1
D-414K 63 111 77,178 EN 10270-1 2768,916 75,12 35,88 78,9 | 87,6 | 82,9 | 66,3
D-430 73 96 116,407 EN 10270-1 4122,691 60,58 35,42 100,0 | 100,0 | 100,0 | 100,0
D-414M-01 57 91 120,877 EN 10270-1 2608,527 69,42 21,58 82,0 | 87,6 | 62,1 | 96,3
D-436 60 110 148,182 EN 10270-1 4065,739 82,56 27,44 85,5 | 89,8 | 88,0 | 78,6
D-490 75 100 162,566 EN 10270-1 5477,685 66,3 33,7 83,9 | 94,7 | 85,2 | 71,6
D-538 80 105 191,954 EN 10270-1 6291,686 72,22 32,78 76,1 | 88,7 | 79,0 | 60,6
D-548 75 100 241,381 EN 10270-1 6774,008 71,94 28,06 70,2 | 92,2 | 70,0 | 48,2
D-500 60 85 362,228 EN 10270-1 7064,921 65,5 19,5 58,7 | 87,2 | 56,7 | 32,1
Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202081; Druckfeder D-430

Ursprungsland: DE, German; Druckfeder D-430
