Druckfeder D-369B Federstahl Ø 6,3 x 72 x 75 mm

Staffelpreise - Druckfeder D-369B

Bestellmenge Einzelpreis [EUR]
1 13,5300 EUR
2 10,7800 EUR
3 6,2300 EUR
7 4,2800 EUR
17 2,7100 EUR
37 2,3100 EUR
75 2,2200 EUR
125 2,1813 EUR
175 2,1735 EUR
250 2,1481 EUR
350 2,0967 EUR

Druckfeder Kaufen

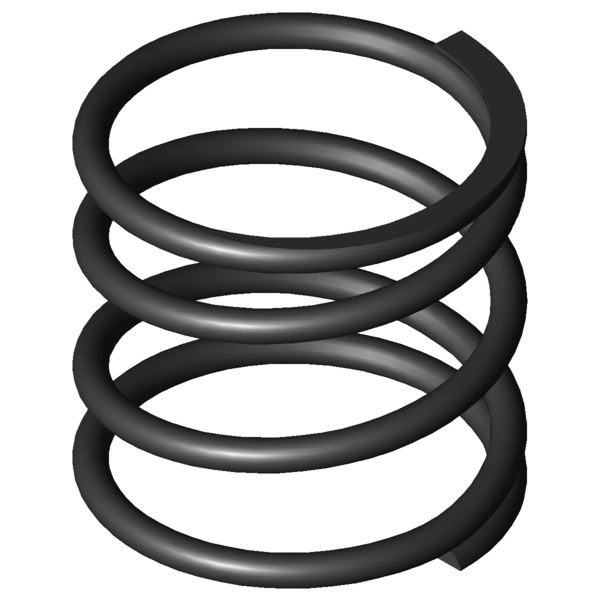

Produktbild Druckfeder D-369B
Produktbild Druckfeder D-369B
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-369B

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 6,3 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 72 mm Mittlerer Windungsdurchmesser
De 78,3 mm Äußerer Windungsdurchmesser
Dd 64,3 mm Dorndurchmesser
Dh 81,9 mm Hülsendurchmesser
L0 75 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 841,392 N Höchstkraft der Feder
Ln 30,97 mm Kleinste Länge der Feder
sn 44,03 mm Größter Federweg bei statischer Belastung
Fndyn 800,689 N Dynamische Höchstkraft
Lndyn 33,1 mm Kleinste Länge dynamische Belastung
shdyn 22,5 mm Größter Federweg dynamische Belastung
S 30,533 mm Steigung der Feder
n 2,25 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 19,11 N/mm Federrate
Gewicht 236,8769 g Gewicht des Artikels
Fntol 61,6 N (+/-) Toleranz für statische Höchstkraft
Fndtol 61,1 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,5 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AG - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-369B Federstahl Ø 6,3 x 72 x 75 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-369B Federstahl Ø 6,3 x 72 x 75 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-369B Federstahl Ø 6,3 x 72 x 75 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-369B Federstahl Ø 6,3 x 72 x 75 mm

Kraft-Weg-Berechnung Druckfeder D-369B

Anfrageformular Druckfeder D-369B Federstahl Ø 6,3 x 72 x 75 mm

Anfrageformular Druckfeder D-369B

Ähnliche Druckfedern im Umfeld der Druckfeder D-369B Federstahl Ø 6,3 x 72 x 75 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-369B EN 10270-1 6,3 78,3 75 841,392 30,97 44,03 2,25 19,11 100,0 | 100,0 | 100,0 | 100,0
VD-369B 1.4310 6,3 78,3 75 722,176 31 44 2,25 16,413 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-289C-01 48 76 3,394 EN 10270-1 183,255 22,01 53,99 46,6 | 70,3 | 51,7 | 17,8
D-339J-10 68 91 4,662 EN 10270-1 279,555 31,03 59,97 52,6 | 80,2 | 53,3 | 24,4
D-364R-56 90 95 6,365 EN 10270-1 341,966 41,27 53,73 60,6 | 87,1 | 61,3 | 33,3
D-364R-31 69 88 7,148 EN 10270-1 264,467 51 37 60,8 | 87,4 | 57,7 | 37,4
D-339J-21 58 78 7,795 EN 10270-1 376,4 29,7 48,3 63,1 | 80,6 | 67,9 | 40,8
D-364E-10 70 95 9,926 EN 10270-1 584,141 36,15 58,85 69,8 | 85,2 | 72,1 | 51,9
D-364E-02 80 80 10,02 EN 10270-1 520,839 28,02 51,98 72,9 | 93,0 | 73,3 | 52,4
D-364R-60 77 102 10,54 EN 10270-1 658,619 39,51 62,49 72,9 | 89,0 | 74,4 | 55,2
D-344A-12 60 80 10,934 EN 10270-1 520,145 32,43 47,57 72,6 | 83,2 | 77,2 | 57,2
D-364R-30 69 56 11,233 EN 10270-1 218,719 36,53 19,47 59,3 | 83,9 | 35,1 | 58,8
D-339K 50 74,4 12,671 EN 10270-1 578,56 28,74 45,66 75,7 | 78,2 | 82,6 | 66,3
D-344B 55 66 14,554 EN 10270-1 496,641 31,88 34,13 74,5 | 79,2 | 68,3 | 76,1
D-364E-08 70 65 15,44 EN 10270-1 584,108 27,17 37,83 82,1 | 87,8 | 77,7 | 80,8
D-364F 60 85,4 16,454 EN 10270-1 829,093 35,01 50,39 87,7 | 83,9 | 93,0 | 86,1
D-369B 78,3 75 19,11 EN 10270-1 841,392 30,97 44,03 100,0 | 100,0 | 100,0 | 100,0
D-364J-02 56 77 20,681 EN 10270-1 876,677 34,61 42,39 91,3 | 85,4 | 96,1 | 92,4
D-389F 75 102 22,226 EN 10270-1 1279,828 44,42 57,58 81,2 | 86,4 | 71,1 | 86,0
D-364R-70 61 85 22,673 EN 10270-1 1071,318 37,75 47,25 85,8 | 87,1 | 85,9 | 84,3
D-399A 81 98 30,647 EN 10270-1 1461,959 50,3 47,7 73,8 | 84,0 | 74,9 | 62,3
D-375 56,3 80 36,682 EN 10270-1 1506,22 38,94 41,06 71,7 | 88,6 | 74,6 | 52,1
D-400 71 95 47,68 EN 10270-1 2173,994 49,4 45,6 63,5 | 82,8 | 67,6 | 40,1
D-405 58 75 95,378 EN 10270-1 2533,188 48,44 26,56 50,4 | 84,3 | 46,8 | 20,0
D-404A 58 68 95,378 EN 10270-1 1865,54 48,44 19,56 48,7 | 81,2 | 44,8 | 20,0
D-409A 53,5 82 98,442 EN 10270-1 2426,915 57,35 24,65 48,1 | 79,5 | 45,3 | 19,4
D-430 73 96 116,407 EN 10270-1 4122,691 60,58 35,42 48,3 | 78,1 | 50,4 | 16,4
D-414J 63 77,3 121,28 EN 10270-1 2783,249 54,35 22,95 46,5 | 82,5 | 41,2 | 15,8
D-490 75 100 162,566 EN 10270-1 5477,685 66,3 33,7 44,6 | 76,0 | 45,9 | 11,8
D-538 80 105 191,954 EN 10270-1 6291,686 72,22 32,78 42,6 | 73,9 | 43,9 | 10,0
D-435 60 75 232,857 EN 10270-1 3536,518 59,81 15,19 39,1 | 79,9 | 29,1 | 8,2
D-548 75 100 241,381 EN 10270-1 6774,008 71,94 28,06 40,1 | 74,4 | 38,1 | 7,9
Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder D-369B

Ursprungsland: DE, German; Druckfeder D-369B
