Druckfeder D-375 Federstahl Ø 6,3 x 50 x 80 mm

Staffelpreise - Druckfeder D-375

Bestellmenge Einzelpreis [EUR]
1 12,7100 EUR
2 10,1200 EUR
3 5,6200 EUR
7 3,4700 EUR
17 2,1700 EUR
37 1,8100 EUR
75 1,7400 EUR
125 1,7081 EUR
175 1,7063 EUR
250 1,6746 EUR
350 1,6471 EUR

Druckfeder Kaufen

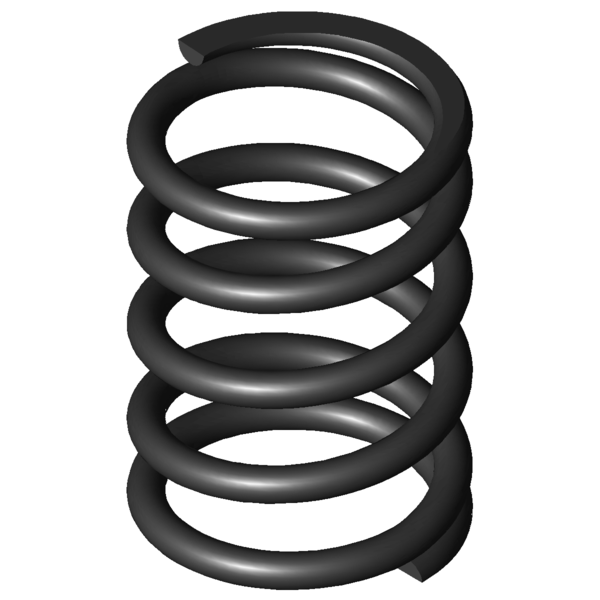

Produktbild Druckfeder D-375
Produktbild Druckfeder D-375
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-375

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 6,3 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 50 mm Mittlerer Windungsdurchmesser
De 56,3 mm Äußerer Windungsdurchmesser
Dd 42,6 mm Dorndurchmesser
Dh 57,7 mm Hülsendurchmesser
L0 80 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 1506,22 N Höchstkraft der Feder
Ln 38,94 mm Kleinste Länge der Feder
sn 41,06 mm Größter Federweg bei statischer Belastung
Fndyn 1302,207 N Dynamische Höchstkraft
Lndyn 44,5 mm Kleinste Länge dynamische Belastung
shdyn 13,95 mm Größter Federweg dynamische Belastung
S 21,057 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 36,682 N/mm Federrate
Gewicht 212,8796 g Gewicht des Artikels
Fntol 81,1 N (+/-) Toleranz für statische Höchstkraft
Fndtol 79,9 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,6 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,6 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AC - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-375 Federstahl Ø 6,3 x 50 x 80 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-375 Federstahl Ø 6,3 x 50 x 80 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-375 Federstahl Ø 6,3 x 50 x 80 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-375 Federstahl Ø 6,3 x 50 x 80 mm

Kraft-Weg-Berechnung Druckfeder D-375

Anfrageformular Druckfeder D-375 Federstahl Ø 6,3 x 50 x 80 mm

Anfrageformular Druckfeder D-375

Ähnliche Druckfedern im Umfeld der Druckfeder D-375 Federstahl Ø 6,3 x 50 x 80 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-375 EN 10270-1 6,3 56,3 80 1506,22 38,94 41,06 3,5 36,682 100,0 | 100,0 | 100,0 | 100,0
VD-375 1.4310 6,3 56,3 80 1293,686 38,94 41,06 3,5 31,506 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-313W 54 90 5,961 EN 10270-1 377,452 26,68 63,32 48,0 | 82,8 | 45,0 | 16,2
D-339J-21 58 78 7,795 EN 10270-1 376,4 29,7 48,3 55,0 | 88,7 | 55,0 | 21,2
D-345A 55 100 9,261 EN 10270-1 515,163 44,38 55,63 55,0 | 85,7 | 54,0 | 25,2
D-364R-42 54 92 10,396 EN 10270-1 240,214 68,89 23,11 51,7 | 90,6 | 36,1 | 28,3
D-344A-12 60 80 10,934 EN 10270-1 520,145 32,43 47,57 60,4 | 91,1 | 60,4 | 29,8
D-339K 50 74,4 12,671 EN 10270-1 578,56 28,74 45,66 61,0 | 84,4 | 64,2 | 34,5
D-349A-04 50 70 12,704 EN 10270-1 344,411 42,89 27,11 54,8 | 85,2 | 44,4 | 34,6
D-345 55 85 14,554 EN 10270-1 773,158 31,88 53,13 64,8 | 90,4 | 64,3 | 39,7
D-344B 55 66 14,554 EN 10270-1 496,641 31,88 34,13 61,4 | 86,5 | 58,0 | 39,7
D-364F 60 85,4 16,454 EN 10270-1 829,093 35,01 50,39 68,2 | 91,6 | 68,3 | 44,9
D-350A 45 80 18,089 EN 10270-1 671,268 42,89 37,11 67,7 | 86,4 | 67,5 | 49,3
D-364J-02 56 77 20,681 EN 10270-1 876,677 34,61 42,39 76,1 | 94,3 | 77,5 | 56,4
D-364R-70 61 85 22,673 EN 10270-1 1071,318 37,75 47,25 78,2 | 93,9 | 79,0 | 61,8
D-375A 56,3 94 23,343 EN 10270-1 933,982 53,99 40,01 79,5 | 95,0 | 79,7 | 63,6
D-375 56,3 80 36,682 EN 10270-1 1506,22 38,94 41,06 100,0 | 100,0 | 100,0 | 100,0
D-389L 50 89 55,936 EN 10270-1 1704,417 58,53 30,47 78,8 | 89,6 | 81,3 | 65,6
D-405A 58 98 60,695 EN 10270-1 1882,881 66,98 31,02 74,7 | 85,8 | 77,8 | 60,4
D-405 58 75 95,378 EN 10270-1 2533,188 48,44 26,56 63,5 | 89,9 | 62,1 | 38,5
D-404A 58 68 95,378 EN 10270-1 1865,54 48,44 19,56 63,2 | 86,9 | 64,2 | 38,5
D-409A 53,5 82 98,442 EN 10270-1 2426,915 57,35 24,65 62,9 | 90,4 | 61,0 | 37,3
D-411 48 90 118,545 EN 10270-1 2839,164 66,05 23,95 57,0 | 84,3 | 55,7 | 30,9
D-414M-01 57 91 120,877 EN 10270-1 2608,527 69,42 21,58 57,0 | 85,6 | 55,1 | 30,3
D-414J 63 77,3 121,28 EN 10270-1 2783,249 54,35 22,95 56,9 | 85,3 | 55,0 | 30,2
D-435 60 75 232,857 EN 10270-1 3536,518 59,81 15,19 46,4 | 83,5 | 39,8 | 15,8
D-500 60 85 362,228 EN 10270-1 7064,921 65,5 19,5 42,1 | 81,7 | 34,4 | 10,1
Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202081; Druckfeder D-375

Ursprungsland: DE, German; Druckfeder D-375
