Druckfeder D-405 Federstahl Ø 8 x 50 x 75 mm

Staffelpreise - Druckfeder D-405

Bestellmenge Einzelpreis [EUR]
1 13,8800 EUR
2 11,0500 EUR
3 6,5900 EUR
7 4,6100 EUR
17 2,9500 EUR
37 2,4600 EUR
75 2,3800 EUR
125 2,3621 EUR
175 2,3490 EUR
250 2,3059 EUR
350 2,2597 EUR

Druckfeder Kaufen

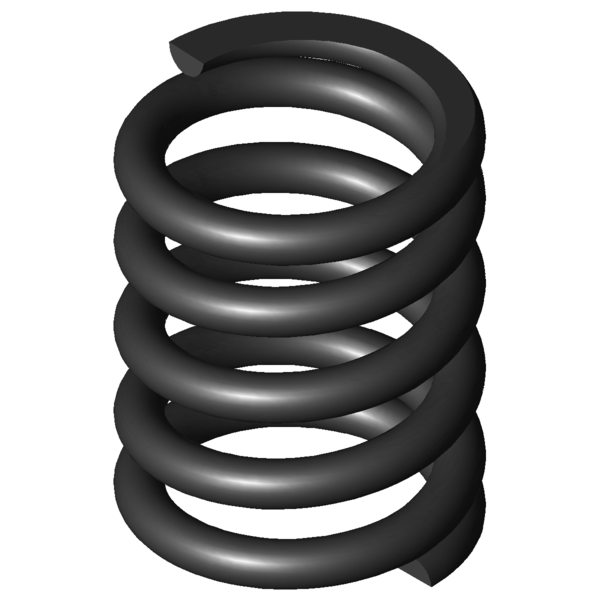

Produktbild Druckfeder D-405
Produktbild Druckfeder D-405
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-405

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 50 mm Mittlerer Windungsdurchmesser
De 58 mm Äußerer Windungsdurchmesser
Dd 40,8 mm Dorndurchmesser
Dh 59,5 mm Hülsendurchmesser
L0 75 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 2533,188 N Höchstkraft der Feder
Ln 48,44 mm Kleinste Länge der Feder
sn 26,56 mm Größter Federweg bei statischer Belastung
Fndyn 2321,507 N Dynamische Höchstkraft
Lndyn 50,66 mm Kleinste Länge dynamische Belastung
shdyn 10,37 mm Größter Federweg dynamische Belastung
S 19,143 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 95,378 N/mm Federrate
Gewicht 343,2676 g Gewicht des Artikels
Fntol 170 N (+/-) Toleranz für statische Höchstkraft
Fndtol 167 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,6 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,39 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AH - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-405 Federstahl Ø 8 x 50 x 75 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-405 Federstahl Ø 8 x 50 x 75 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-405 Federstahl Ø 8 x 50 x 75 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-405 Federstahl Ø 8 x 50 x 75 mm

Kraft-Weg-Berechnung Druckfeder D-405

Anfrageformular Druckfeder D-405 Federstahl Ø 8 x 50 x 75 mm

Anfrageformular Druckfeder D-405

Ähnliche Druckfedern im Umfeld der Druckfeder D-405 Federstahl Ø 8 x 50 x 75 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-405 EN 10270-1 8 58 75 2533,188 48,44 26,56 3,5 95,378 100,0 | 100,0 | 100,0 | 100,0
VD-405 1.4310 8 58 75 2175,744 48,44 26,56 3,5 81,92 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-319 44 71 11,643 EN 10270-1 529,75 25,5 45,5 41,8 | 73,5 | 39,6 | 12,2
D-339K 50 74,4 12,671 EN 10270-1 578,56 28,74 45,66 44,8 | 80,6 | 40,5 | 13,3
D-349A-04 50 70 12,704 EN 10270-1 344,411 42,89 27,11 49,9 | 80,7 | 55,8 | 13,3
D-344B 55 66 14,554 EN 10270-1 496,641 31,88 34,13 48,6 | 81,8 | 48,7 | 15,3
D-345 55 85 14,554 EN 10270-1 773,158 31,88 53,13 45,8 | 81,9 | 40,3 | 15,3
D-364R-41 54 59,4 16,066 EN 10270-1 174,625 48,53 10,87 40,5 | 80,8 | 23,9 | 16,8
D-364F 60 85,4 16,454 EN 10270-1 829,093 35,01 50,39 48,1 | 84,4 | 42,7 | 17,3
D-350A 45 80 18,089 EN 10270-1 671,268 42,89 37,11 48,6 | 77,9 | 49,0 | 19,0
D-364J-02 56 77 20,681 EN 10270-1 876,677 34,61 42,39 52,6 | 87,6 | 48,6 | 21,7
D-364R-70 61 85 22,673 EN 10270-1 1071,318 37,75 47,25 53,0 | 86,1 | 49,3 | 23,8
D-375A 56,3 94 23,343 EN 10270-1 933,982 53,99 40,01 53,8 | 85,2 | 51,6 | 24,5
D-375 56,3 80 36,682 EN 10270-1 1506,22 38,94 41,06 63,5 | 89,9 | 62,1 | 38,5
D-374B 56,3 64 36,682 EN 10270-1 919,309 38,94 25,06 63,6 | 87,1 | 65,3 | 38,5
D-380A 46,3 68 45,592 EN 10270-1 692,529 52,81 15,19 57,7 | 83,1 | 42,3 | 47,8
D-405 58 75 95,378 EN 10270-1 2533,188 48,44 26,56 100,0 | 100,0 | 100,0 | 100,0
D-409A 53,5 82 98,442 EN 10270-1 2426,915 57,35 24,65 95,2 | 94,6 | 94,3 | 96,9
D-389N-01 46 68 103,087 EN 10270-1 2257,233 46,1 21,9 88,0 | 85,8 | 85,8 | 92,5
D-414M-01 57 91 120,877 EN 10270-1 2608,527 69,42 21,58 86,0 | 89,9 | 89,2 | 78,9
D-414J 63 77,3 121,28 EN 10270-1 2783,249 54,35 22,95 86,7 | 92,7 | 88,7 | 78,6
D-414AB 42 76 193,031 EN 10270-1 2009,047 65,59 10,41 66,3 | 90,4 | 59,3 | 49,4
D-435 60 75 232,857 EN 10270-1 3536,518 59,81 15,19 65,9 | 92,2 | 64,4 | 41,0
D-500 60 85 362,228 EN 10270-1 7064,921 65,5 19,5 55,6 | 85,9 | 54,6 | 26,3
Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202081; Druckfeder D-405

Ursprungsland: DE, German; Druckfeder D-405
