Druckfeder D-319 Federstahl Ø 4 x 40 x 71 mm

Staffelpreise - Druckfeder D-319

Bestellmenge Einzelpreis [EUR]
1 12,3700 EUR
2 9,8500 EUR
3 5,1300 EUR
7 3,0500 EUR
17 1,6600 EUR
37 1,3900 EUR
75 1,3700 EUR
125 1,3384 EUR
175 1,3339 EUR
250 1,2834 EUR
350 1,2456 EUR

Druckfeder Kaufen

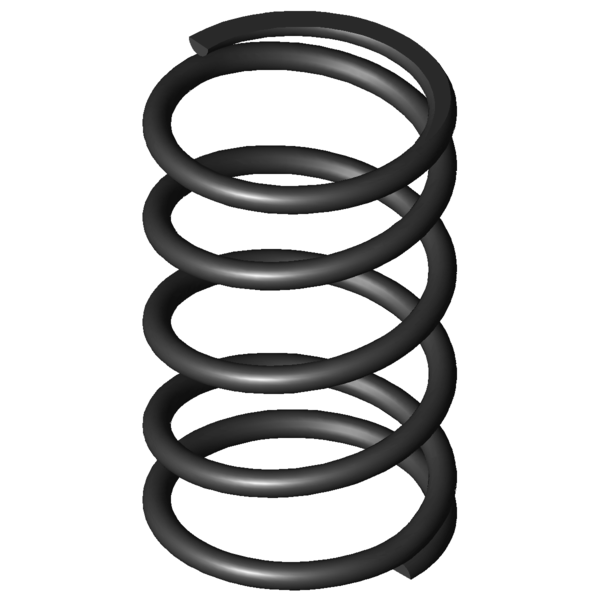

Produktbild Druckfeder D-319
Produktbild Druckfeder D-319
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-319

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 4 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 40 mm Mittlerer Windungsdurchmesser
De 44 mm Äußerer Windungsdurchmesser
Dd 34,9 mm Dorndurchmesser
Dh 45,8 mm Hülsendurchmesser
L0 71 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 529,75 N Höchstkraft der Feder
Ln 25,5 mm Kleinste Länge der Feder
sn 45,5 mm Größter Federweg bei statischer Belastung
Fndyn 477,357 N Dynamische Höchstkraft
Lndyn 30 mm Kleinste Länge dynamische Belastung
shdyn 15,56 mm Größter Federweg dynamische Belastung
S 19,143 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 11,643 N/mm Federrate
Gewicht 68,6535 g Gewicht des Artikels
Fntol 28,87 N (+/-) Toleranz für statische Höchstkraft
Fndtol 28,57 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,6 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,8 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AA - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-319 Federstahl Ø 4 x 40 x 71 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-319 Federstahl Ø 4 x 40 x 71 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-319 Federstahl Ø 4 x 40 x 71 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-319 Federstahl Ø 4 x 40 x 71 mm

Kraft-Weg-Berechnung Druckfeder D-319

Anfrageformular Druckfeder D-319 Federstahl Ø 4 x 40 x 71 mm

Anfrageformular Druckfeder D-319

Ähnliche Druckfedern im Umfeld der Druckfeder D-319 Federstahl Ø 4 x 40 x 71 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-319 EN 10270-1 4 44 71 529,75 25,5 45,5 3,5 11,643 100,0 | 100,0 | 100,0 | 100,0
VD-319 1.4310 4 44 71 455 25,5 45,5 3,5 10 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-263D-13 42 75 0,303 EN 10270-1 8,131 48,15 26,85 38,2 | 81,7 | 30,3 | 2,6
D-263VH 46 60 2,149 EN 10270-1 99,399 13,74 46,26 52,6 | 80,9 | 58,6 | 18,5
D-289C-01 48 76 3,394 EN 10270-1 183,255 22,01 53,99 59,0 | 88,4 | 59,4 | 29,2
D-264 34,5 71,5 3,47 EN 10270-1 182,514 18,9 52,6 56,8 | 80,1 | 60,5 | 29,8
D-289D 43,2 82 4,769 EN 10270-1 289,258 21,35 60,66 64,7 | 88,3 | 64,8 | 41,0
D-313E-10 48 80 4,887 EN 10270-1 262,323 26,33 53,67 66,4 | 90,1 | 67,1 | 42,0
D-318B 49 68 8,177 EN 10270-1 342,968 26,06 41,94 81,3 | 95,2 | 78,5 | 70,2
D-313F 40 61,7 10,137 EN 10270-1 392,377 22,99 38,71 85,3 | 89,3 | 79,6 | 87,1
D-319 44 71 11,643 EN 10270-1 529,75 25,5 45,5 100,0 | 100,0 | 100,0 | 100,0
D-339K 50 74,4 12,671 EN 10270-1 578,56 28,74 45,66 92,8 | 90,8 | 95,6 | 91,9
D-349A-04 50 70 12,704 EN 10270-1 344,411 42,89 27,11 80,9 | 88,9 | 62,3 | 91,6
D-339N-04 41 78 15,62 EN 10270-1 614,328 38,67 39,33 84,0 | 91,0 | 86,3 | 74,5
D-350A 45 80 18,089 EN 10270-1 671,268 42,89 37,11 77,8 | 88,8 | 80,2 | 64,4
D-350 45 64 28,425 EN 10270-1 940,013 30,93 33,07 64,9 | 89,3 | 64,5 | 41,0
D-364J-21 48 63 34,696 EN 10270-1 1069,341 32,18 30,82 58,9 | 84,4 | 58,6 | 33,6
D-356 37 75 35,329 EN 10270-1 1168,001 41,94 33,06 59,4 | 86,3 | 59,0 | 33,0
D-364R-81 46 66 37,509 EN 10270-1 581,382 50,5 15,5 59,6 | 85,1 | 62,6 | 31,0
D-364J-09 42 70 42,602 EN 10270-1 1284,016 39,86 30,14 56,7 | 88,9 | 53,7 | 27,3
D-380A 46,3 68 45,592 EN 10270-1 692,529 52,81 15,19 55,1 | 84,8 | 54,9 | 25,5
D-364L 38 70 49,375 EN 10270-1 1191,939 45,86 24,14 52,7 | 85,9 | 48,7 | 23,6
D-364R-04 39 76 60,008 EN 10270-1 1764,728 46,59 29,41 50,1 | 83,7 | 47,3 | 19,4
D-364R-91 39 68 66,799 EN 10270-1 1215,912 49,8 18,2 47,6 | 83,7 | 41,8 | 17,4
D-380 46,3 60 71,644 EN 10270-1 1562,682 38,19 21,81 46,1 | 81,0 | 40,9 | 16,2
D-364R-03 39 64 74,127 EN 10270-1 1784,495 39,93 24,07 46,5 | 82,6 | 41,3 | 15,7
Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202081; Druckfeder D-319

Ursprungsland: DE, German; Druckfeder D-319
