Druckfeder D-364L Federstahl Ø 5,5 x 32,5 x 70 mm

Staffelpreise - Druckfeder D-364L

Bestellmenge Einzelpreis [EUR]
1 13,5300 EUR
2 10,7800 EUR
3 6,2300 EUR
7 4,2800 EUR
17 2,7100 EUR
37 2,3100 EUR
75 2,2200 EUR
125 2,1813 EUR
175 2,1735 EUR
250 2,1481 EUR
350 2,0967 EUR

Druckfeder Kaufen

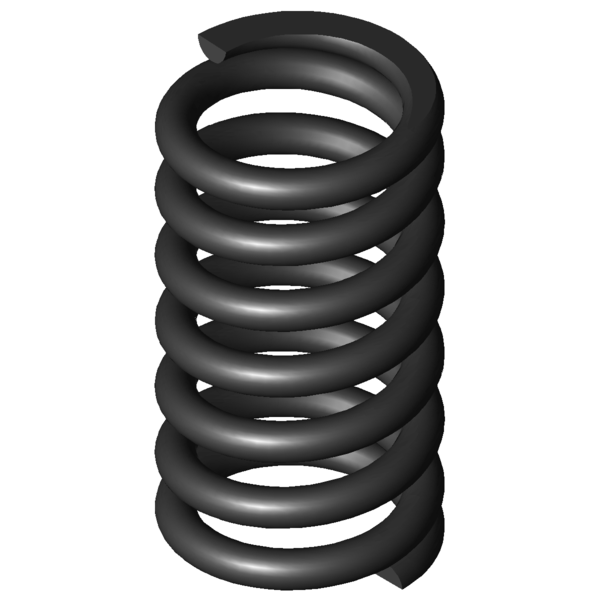

Produktbild Druckfeder D-364L
Produktbild Druckfeder D-364L
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-364L

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 32,5 mm Mittlerer Windungsdurchmesser
De 38 mm Äußerer Windungsdurchmesser
Dd 26 mm Dorndurchmesser
Dh 39,3 mm Hülsendurchmesser
L0 70 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 1191,939 N Höchstkraft der Feder
Ln 45,86 mm Kleinste Länge der Feder
sn 24,14 mm Größter Federweg bei statischer Belastung
Fndyn 1077,853 N Dynamische Höchstkraft
Lndyn 48,17 mm Kleinste Länge dynamische Belastung
shdyn 11,93 mm Größter Federweg dynamische Belastung
S 11,727 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 49,375 N/mm Federrate
Gewicht 143,8104 g Gewicht des Artikels
Fntol 86,7 N (+/-) Toleranz für statische Höchstkraft
Fndtol 85 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,4 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AG - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-364L Federstahl Ø 5,5 x 32,5 x 70 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-364L Federstahl Ø 5,5 x 32,5 x 70 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-364L Federstahl Ø 5,5 x 32,5 x 70 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-364L Federstahl Ø 5,5 x 32,5 x 70 mm

Kraft-Weg-Berechnung Druckfeder D-364L

Anfrageformular Druckfeder D-364L Federstahl Ø 5,5 x 32,5 x 70 mm

Anfrageformular Druckfeder D-364L

Ähnliche Druckfedern im Umfeld der Druckfeder D-364L Federstahl Ø 5,5 x 32,5 x 70 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-364L EN 10270-1 5,5 38 70 1191,939 45,86 24,14 5,5 49,375 100,0 | 100,0 | 100,0 | 100,0
VD-364L 1.4310 5,5 38 70 1023,751 45,86 24,14 5,5 42,408 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-288Z-11 37 57,4 5,999 EN 10270-1 226,908 19,57 37,83 43,8 | 78,0 | 41,4 | 12,1
D-298C 33 64 7,339 EN 10270-1 263,853 28,05 35,95 46,1 | 78,8 | 44,6 | 14,9
D-313F 40 61,7 10,137 EN 10270-1 392,377 22,99 38,71 50,3 | 82,9 | 47,6 | 20,5
D-313J-04 31,6 72,2 10,393 EN 10270-1 341,411 39,35 32,85 51,3 | 81,9 | 51,1 | 21,0
D-319 44 71 11,643 EN 10270-1 529,75 25,5 45,5 52,7 | 85,9 | 48,7 | 23,6
D-329B 35 76 12,506 EN 10270-1 433,681 41,32 34,68 54,7 | 85,6 | 53,0 | 25,3
D-325A 36 61 14,471 EN 10270-1 386,199 34,31 26,69 58,5 | 84,9 | 61,4 | 29,3
D-326 36 79,5 14,471 EN 10270-1 653,91 34,31 45,19 56,2 | 85,2 | 54,1 | 29,3
D-339N-04 41 78 15,62 EN 10270-1 614,328 38,67 39,33 58,7 | 88,1 | 56,5 | 31,6
D-329B-01 30 70 22,828 EN 10270-1 724,851 38,25 31,75 66,2 | 83,9 | 68,4 | 46,2
D-356 37 75 35,329 EN 10270-1 1168,001 41,94 33,06 83,6 | 93,9 | 85,5 | 71,6
D-355A 37 63 35,329 EN 10270-1 744,049 41,94 21,06 79,7 | 92,8 | 74,8 | 71,6
D-364J-09 42 70 42,602 EN 10270-1 1284,016 39,86 30,14 89,9 | 96,8 | 86,5 | 86,3
D-359A-02 34 68 43,511 EN 10270-1 1021,916 44,51 23,49 90,7 | 92,5 | 91,5 | 88,1
D-364L 38 70 49,375 EN 10270-1 1191,939 45,86 24,14 100,0 | 100,0 | 100,0 | 100,0
D-364R-04 39 76 60,008 EN 10270-1 1764,728 46,59 29,41 84,0 | 94,8 | 74,8 | 82,3
D-364R-91 39 68 66,799 EN 10270-1 1215,912 49,8 18,2 85,3 | 95,4 | 86,7 | 73,9
D-364R-03 39 64 74,127 EN 10270-1 1784,495 39,93 24,07 81,5 | 94,6 | 83,3 | 66,6
D-364R-48 33,6 66 82,982 EN 10270-1 1640,136 46,24 19,77 76,8 | 93,6 | 77,3 | 59,5
D-386 38,3 75 89,047 EN 10270-1 2043,089 52,06 22,94 75,1 | 93,3 | 76,7 | 55,4
D-389A-04 39 76 110,763 EN 10270-1 2301,704 55,22 20,78 68,0 | 90,5 | 68,9 | 44,6
D-389A-03 39 64 162,453 EN 10270-1 2810,439 46,7 17,3 59,3 | 90,3 | 57,0 | 30,4
D-414AB 42 76 193,031 EN 10270-1 2009,047 65,59 10,41 53,5 | 83,8 | 51,2 | 25,6
D-389P 34 68 225,947 EN 10270-1 2438,149 57,21 10,79 52,3 | 88,4 | 46,8 | 21,9
Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202081; Druckfeder D-364L

Ursprungsland: DE, German; Druckfeder D-364L
