Druckfeder D-389A-04 Federstahl Ø 6,7 x 32,3 x 76 mm

Staffelpreise - Druckfeder D-389A-04

Bestellmenge Einzelpreis [EUR]
1 13,8800 EUR
2 11,0500 EUR
3 6,5900 EUR
7 4,6100 EUR
17 2,9500 EUR
37 2,4600 EUR
75 2,3800 EUR
125 2,3621 EUR
175 2,3490 EUR
250 2,3059 EUR
350 2,2597 EUR

Druckfeder Kaufen

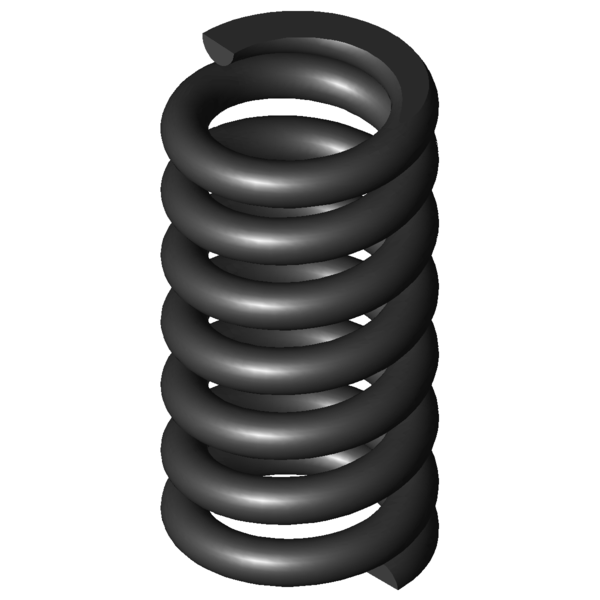

Produktbild Druckfeder D-389A-04
Produktbild Druckfeder D-389A-04
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-389A-04

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 6,7 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 32,3 mm Mittlerer Windungsdurchmesser
De 39 mm Äußerer Windungsdurchmesser
Dd 24,6 mm Dorndurchmesser
Dh 40,2 mm Hülsendurchmesser
L0 76 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 2301,704 N Höchstkraft der Feder
Ln 55,22 mm Kleinste Länge der Feder
sn 20,78 mm Größter Federweg bei statischer Belastung
Fndyn 2026,972 N Dynamische Höchstkraft
Lndyn 57,7 mm Kleinste Länge dynamische Belastung
shdyn 7,82 mm Größter Federweg dynamische Belastung
S 12,6 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 110,763 N/mm Federrate
Gewicht 212,0965 g Gewicht des Artikels
Fntol 182 N (+/-) Toleranz für statische Höchstkraft
Fndtol 178 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,34 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AH - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-389A-04 Federstahl Ø 6,7 x 32,3 x 76 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-389A-04 Federstahl Ø 6,7 x 32,3 x 76 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-389A-04 Federstahl Ø 6,7 x 32,3 x 76 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-389A-04 Federstahl Ø 6,7 x 32,3 x 76 mm

Kraft-Weg-Berechnung Druckfeder D-389A-04

Anfrageformular Druckfeder D-389A-04 Federstahl Ø 6,7 x 32,3 x 76 mm

Anfrageformular Druckfeder D-389A-04

Ähnliche Druckfedern im Umfeld der Druckfeder D-389A-04 Federstahl Ø 6,7 x 32,3 x 76 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-389A-04 EN 10270-1 6,7 39 76 2301,704 55,22 20,78 5,5 110,763 100,0 | 100,0 | 100,0 | 100,0
VD-389A-04 1.4310 6,7 39 76 1976,924 55,22 20,78 5,5 95,134 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-339N-04 41 78 15,62 EN 10270-1 614,328 38,67 39,33 46,8 | 86,6 | 39,8 | 14,1
D-350A 45 80 18,089 EN 10270-1 671,268 42,89 37,11 48,1 | 85,4 | 42,6 | 16,3
D-356 37 75 35,329 EN 10270-1 1168,001 41,94 33,06 59,4 | 89,4 | 56,8 | 31,9
D-355A 37 63 35,329 EN 10270-1 744,049 41,94 21,06 60,5 | 84,1 | 65,5 | 31,9
D-364J-09 42 70 42,602 EN 10270-1 1284,016 39,86 30,14 63,3 | 89,0 | 62,4 | 38,5
D-364L 38 70 49,375 EN 10270-1 1191,939 45,86 24,14 68,0 | 90,5 | 68,9 | 44,6
D-364R-05 39 89 52,507 EN 10270-1 1837,732 54 35 69,2 | 90,7 | 69,6 | 47,4
D-364R-04 39 76 60,008 EN 10270-1 1764,728 46,59 29,41 74,5 | 95,5 | 73,7 | 54,2
D-386A 38,3 85 65,301 EN 10270-1 1214,362 66,4 18,6 74,7 | 93,9 | 71,1 | 58,9
D-364R-91 39 68 66,799 EN 10270-1 1215,912 49,8 18,2 74,5 | 93,0 | 70,2 | 60,3
D-364R-03 39 64 74,127 EN 10270-1 1784,495 39,93 24,07 79,7 | 90,3 | 81,9 | 66,9
D-389A-20 37,8 85 78,992 EN 10270-1 2039,532 59,18 25,82 83,1 | 93,5 | 84,5 | 71,3
D-389A-05 39 89 81,227 EN 10270-1 1508,638 70,43 18,57 82,0 | 95,1 | 77,5 | 73,3
D-386 38,3 75 89,047 EN 10270-1 2043,089 52,06 22,94 89,0 | 97,0 | 89,7 | 80,4
D-389A-04 39 76 110,763 EN 10270-1 2301,704 55,22 20,78 100,0 | 100,0 | 100,0 | 100,0
D-389A-03 39 64 162,453 EN 10270-1 2810,439 46,7 17,3 81,8 | 94,7 | 82,6 | 68,2
D-414AB 42 76 193,031 EN 10270-1 2009,047 65,59 10,41 72,8 | 92,2 | 68,7 | 57,4
Anzahl der ähnlichen Metallfedern: 16

Zolltarifnummer: 73202081; Druckfeder D-389A-04

Ursprungsland: DE, German; Druckfeder D-389A-04
