Druckfeder D-364R-05 Federstahl Ø 5,8 x 33,2 x 89 mm

Staffelpreise - Druckfeder D-364R-05

Bestellmenge Einzelpreis [EUR]
1 13,1800 EUR
2 10,5000 EUR
3 6,0600 EUR
7 3,9100 EUR
17 2,5400 EUR
37 2,1200 EUR
75 2,0700 EUR
125 2,0408 EUR
175 2,0281 EUR
250 1,9902 EUR
350 1,9446 EUR

Druckfeder Kaufen

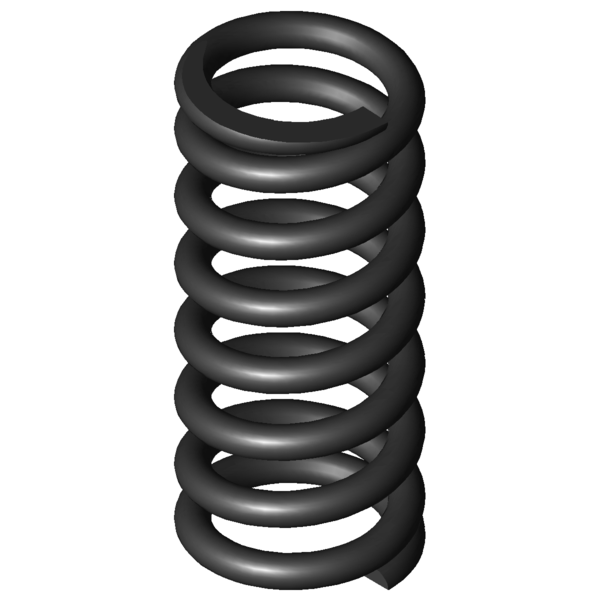

Produktbild Druckfeder D-364R-05
Produktbild Druckfeder D-364R-05
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-364R-05

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 - N Kraft der Feder vorgespannt
L1 - mm Länge der Feder vorgespannt
s1 - mm Strecke der Feder vorgespannt
F2 - N Kraft der Feder gespannt
L2 - mm Länge der Feder gespannt
s2 - mm Strecke der Feder gespannt
d 5,8 mm Drahtdurchmesser
Di - mm Innerer Windungsdurchmesser
D 33,2 mm Mittlerer Windungsdurchmesser
De 39 mm Äußerer Windungsdurchmesser
Dd 26,4 mm Dorndurchmesser
Dh 40,4 mm Hülsendurchmesser
L0 89 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 1837,732 N Höchstkraft der Feder
Ln 54 mm Kleinste Länge der Feder
sn 35 mm Größter Federweg bei statischer Belastung
Fndyn 1470,185 N Dynamische Höchstkraft
Lndyn 61 mm Kleinste Länge dynamische Belastung
shdyn 10,73 mm Größter Federweg dynamische Belastung
S 13,867 mm Steigung der Feder
n 6 Stück Anzahl der federnden Windungen
nt - Stück Anzahl der Gesamtwindungen
R 52,507 N/mm Federrate
Gewicht 174,2626 g Gewicht des Artikels
Fntol 110 N (+/-) Toleranz für statische Höchstkraft
Fndtol 101 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,5 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AE - Preisgruppe für diesen Artikel
F1tol - N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol - N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-364R-05 Federstahl Ø 5,8 x 33,2 x 89 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-364R-05 Federstahl Ø 5,8 x 33,2 x 89 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-364R-05 Federstahl Ø 5,8 x 33,2 x 89 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-364R-05 Federstahl Ø 5,8 x 33,2 x 89 mm

Kraft-Weg-Berechnung Druckfeder D-364R-05

Anfrageformular Druckfeder D-364R-05 Federstahl Ø 5,8 x 33,2 x 89 mm

Anfrageformular Druckfeder D-364R-05

Ähnliche Druckfedern im Umfeld der Druckfeder D-364R-05 Federstahl Ø 5,8 x 33,2 x 89 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-364R-05 EN 10270-1 5,8 39 89 1837,732 54 35 6 52,507 100,0 | 100,0 | 100,0 | 100,0
VD-364R-05 1.4310 5,8 39 89 1628,027 52,9 36,1 6 45,098 92,9 | 100,0 | 92,8 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-295 35,2 88,5 5,927 EN 10270-1 356,229 28,4 60,1 43,9 | 81,6 | 38,8 | 11,3
D-313G 40 92,8 6,451 EN 10270-1 392,101 32,02 60,78 45,6 | 85,2 | 39,5 | 12,3
D-313J-05 31,6 92 9,17 EN 10270-1 443,507 43,64 48,36 48,6 | 79,9 | 48,3 | 17,5
D-326A 36 92 9,364 EN 10270-1 405,777 48,66 43,34 51,8 | 86,0 | 51,4 | 17,8
D-326 36 79,5 14,471 EN 10270-1 653,91 34,31 45,19 55,9 | 83,5 | 56,5 | 27,6
D-339N-04 41 78 15,62 EN 10270-1 614,328 38,67 39,33 59,2 | 86,8 | 61,2 | 29,7
D-351 45 95,5 18,089 EN 10270-1 951,641 42,89 52,61 60,8 | 88,7 | 59,2 | 34,5
D-356A 37 94 22,86 EN 10270-1 791,848 59,36 34,64 68,8 | 91,9 | 71,0 | 43,5
D-364J-10 42 102 29,494 EN 10270-1 1454,422 52,69 49,31 74,3 | 91,6 | 75,1 | 56,2
D-359A-03 34 88 32,634 EN 10270-1 1043,672 56,02 31,98 75,7 | 90,8 | 74,1 | 62,2
D-356 37 75 35,329 EN 10270-1 1168,001 41,94 33,06 78,2 | 88,4 | 79,0 | 67,3
D-364R-92 39 100 43,223 EN 10270-1 1278,781 70,41 29,59 84,9 | 95,2 | 77,1 | 82,3
D-364R-06 39 102 45,006 EN 10270-1 1845,233 61 41 91,3 | 95,8 | 92,5 | 85,7
D-381 46,3 90 45,592 EN 10270-1 1695,55 52,81 37,19 90,6 | 91,7 | 93,2 | 86,8
D-364R-05 39 89 52,507 EN 10270-1 1837,732 54 35 100,0 | 100,0 | 100,0 | 100,0
D-364R-04 39 76 60,008 EN 10270-1 1764,728 46,59 29,41 90,9 | 95,1 | 90,0 | 87,5
D-386A 38,3 85 65,301 EN 10270-1 1214,362 66,4 18,6 78,4 | 95,3 | 59,6 | 80,4
D-389A-06 39 102 71,67 EN 10270-1 1717,915 78,03 23,97 81,8 | 91,3 | 81,0 | 73,3
D-389A-20 37,8 85 78,992 EN 10270-1 2039,532 59,18 25,82 81,1 | 94,8 | 81,9 | 66,5
D-389A-05 39 89 81,227 EN 10270-1 1508,638 70,43 18,57 75,9 | 95,5 | 67,6 | 64,6
D-386 38,3 75 89,047 EN 10270-1 2043,089 52,06 22,94 76,1 | 91,5 | 77,7 | 59,0
D-389A-04 39 76 110,763 EN 10270-1 2301,704 55,22 20,78 69,2 | 90,7 | 69,6 | 47,4
D-414AB 42 76 193,031 EN 10270-1 2009,047 65,59 10,41 57,1 | 83,6 | 60,6 | 27,2
Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202081; Druckfeder D-364R-05

Ursprungsland: DE, German; Druckfeder D-364R-05
