Druckfeder D-326 Federstahl Ø 4 x 32 x 79,5 mm

Staffelpreise - Druckfeder D-326

Bestellmenge Einzelpreis [EUR]
1 12,3700 EUR
2 9,8500 EUR
3 5,1300 EUR
7 3,0500 EUR
17 1,6600 EUR
37 1,3900 EUR
75 1,3700 EUR
125 1,3384 EUR
175 1,3339 EUR
250 1,2834 EUR
350 1,2456 EUR

Druckfeder Kaufen

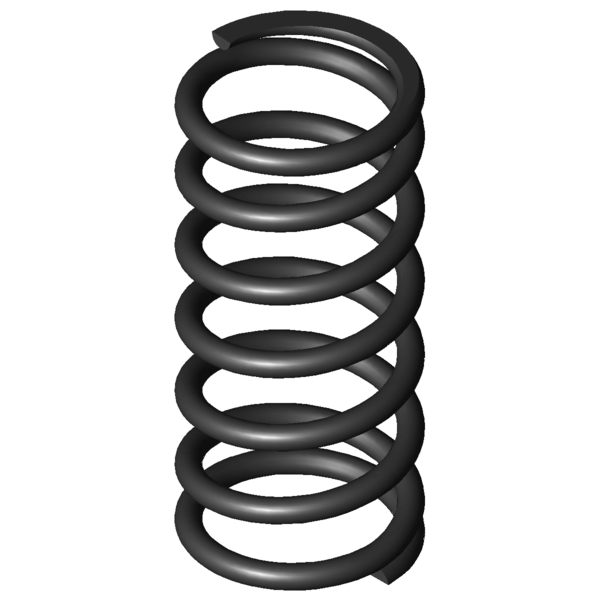

Produktbild Druckfeder D-326
Produktbild Druckfeder D-326
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-326

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 4 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 32 mm Mittlerer Windungsdurchmesser
De 36 mm Äußerer Windungsdurchmesser
Dd 27,1 mm Dorndurchmesser
Dh 37,1 mm Hülsendurchmesser
L0 79,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 653,91 N Höchstkraft der Feder
Ln 34,31 mm Kleinste Länge der Feder
sn 45,19 mm Größter Federweg bei statischer Belastung
Fndyn 578,835 N Dynamische Höchstkraft
Lndyn 39,5 mm Kleinste Länge dynamische Belastung
shdyn 15,12 mm Größter Federweg dynamische Belastung
S 13,727 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 14,471 N/mm Federrate
Gewicht 74,8948 g Gewicht des Artikels
Fntol 33,3 N (+/-) Toleranz für statische Höchstkraft
Fndtol 32,83 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,62 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AA - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-326 Federstahl Ø 4 x 32 x 79,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-326 Federstahl Ø 4 x 32 x 79,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-326 Federstahl Ø 4 x 32 x 79,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-326 Federstahl Ø 4 x 32 x 79,5 mm

Kraft-Weg-Berechnung Druckfeder D-326

Anfrageformular Druckfeder D-326 Federstahl Ø 4 x 32 x 79,5 mm

Anfrageformular Druckfeder D-326

Ähnliche Druckfedern im Umfeld der Druckfeder D-326 Federstahl Ø 4 x 32 x 79,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-326 EN 10270-1 4 36 79,5 653,91 34,31 45,19 5,5 14,471 51,1 | 82,8 | 55,2 | 15,3
VD-326 1.4310 4 36 79,5 561,641 34,31 45,19 5,5 12,429 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-207JA 35,5 74,5 0,375 EN 10270-1 23,124 12,82 61,68 50,4 | 84,4 | 49,8 | 17,0
D-207JF 34 69,1 0,429 EN 10270-1 24,308 12,47 56,63 52,8 | 85,1 | 53,8 | 19,4
D-234M 30 76 1,35 EN 10270-1 76,502 19,33 56,67 75,5 | 87,0 | 78,4 | 61,1
D-234G 34 78,1 1,421 EN 10270-1 90,551 14,39 63,71 78,3 | 90,0 | 80,4 | 64,4
D-263E 38 86,6 1,486 EN 10270-1 105,023 15,93 70,67 36,0 | 76,0 | 27,9 | 4,2
D-264B 34,5 71,5 2,208 EN 10270-1 105,979 23,5 48 100,0 | 100,0 | 100,0 | 100,0
D-264 34,5 71,5 3,47 EN 10270-1 182,514 18,9 52,6 79,4 | 100,0 | 74,7 | 63,6
D-288Z-12 37 87,1 3,817 EN 10270-1 228,162 27,33 59,77 43,4 | 82,0 | 37,4 | 10,8
D-288Z-21 33 72,5 5,557 EN 10270-1 254,919 26,63 45,88 67,0 | 92,5 | 68,6 | 39,7
D-295 35,2 88,5 5,927 EN 10270-1 356,229 28,4 60,1 65,0 | 89,2 | 64,8 | 41,0
D-300A 28,2 79,4 7,197 EN 10270-1 264,666 42,62 36,78 65,6 | 86,1 | 60,9 | 49,7
D-326A 36 92 9,364 EN 10270-1 405,777 48,66 43,34 79,7 | 95,5 | 79,0 | 64,7
D-313J-04 31,6 72,2 10,393 EN 10270-1 341,411 39,35 32,85 52,6 | 86,7 | 49,7 | 21,2
D-329B 35 76 12,506 EN 10270-1 433,681 41,32 34,68 50,3 | 85,1 | 48,3 | 17,7
D-326 36 79,5 14,471 EN 10270-1 653,91 34,31 45,19 51,1 | 82,8 | 55,2 | 15,3
D-339N-04 41 78 15,62 EN 10270-1 614,328 38,67 39,33 68,2 | 92,1 | 68,3 | 44,2
D-356A 37 94 22,86 EN 10270-1 791,848 59,36 34,64 76,7 | 87,3 | 79,6 | 63,3
D-359A-03 34 88 32,634 EN 10270-1 1043,672 56,02 31,98 66,4 | 88,3 | 66,7 | 44,3
D-356 37 75 35,329 EN 10270-1 1168,001 41,94 33,06 41,6 | 79,5 | 39,0 | 6,2
D-359A-02 34 68 43,511 EN 10270-1 1021,916 44,51 23,49 84,9 | 94,2 | 79,3 | 81,2
D-364L 38 70 49,375 EN 10270-1 1191,939 45,86 24,14 83,6 | 93,9 | 85,5 | 71,6
D-364R-05 39 89 52,507 EN 10270-1 1837,732 54 35 55,9 | 83,5 | 56,5 | 27,6
D-364R-04 39 76 60,008 EN 10270-1 1764,728 46,59 29,41 76,6 | 93,3 | 77,6 | 58,9
D-386A 38,3 85 65,301 EN 10270-1 1214,362 66,4 18,6 72,8 | 88,1 | 76,2 | 54,1
D-389A-20 37,8 85 78,992 EN 10270-1 2039,532 59,18 25,82 67,0 | 88,5 | 67,7 | 44,7
D-389A-05 39 89 81,227 EN 10270-1 1508,638 70,43 18,57 46,8 | 80,4 | 42,2 | 17,8
D-386 38,3 75 89,047 EN 10270-1 2043,089 52,06 22,94 65,0 | 92,0 | 63,3 | 39,7
D-389A-04 39 76 110,763 EN 10270-1 2301,704 55,22 20,78 59,4 | 89,4 | 56,8 | 31,9
D-414AB 42 76 193,031 EN 10270-1 2009,047 65,59 10,41 48,7 | 83,1 | 44,8 | 18,3
D-389P 34 68 225,947 EN 10270-1 2438,149 57,21 10,79 46,9 | 84,7 | 40,3 | 15,6
Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder D-326

Ursprungsland: DE, German; Druckfeder D-326
