Druckfeder D-295 Federstahl Ø 3,2 x 32 x 88,5 mm

Staffelpreise - Druckfeder D-295

Bestellmenge Einzelpreis [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Druckfeder Kaufen

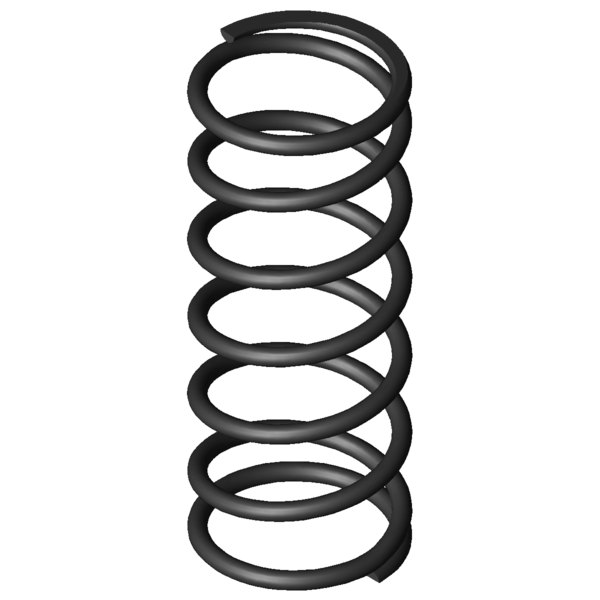

Produktbild Druckfeder D-295
Produktbild Druckfeder D-295
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-295

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 32 mm Mittlerer Windungsdurchmesser
De 35,2 mm Äußerer Windungsdurchmesser
Dd 27,8 mm Dorndurchmesser
Dh 36,9 mm Hülsendurchmesser
L0 88,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 356,229 N Höchstkraft der Feder
Ln 28,4 mm Kleinste Länge der Feder
sn 60,1 mm Größter Federweg bei statischer Belastung
Fndyn 320,073 N Dynamische Höchstkraft
Lndyn 34,5 mm Kleinste Länge dynamische Belastung
shdyn 20,46 mm Größter Federweg dynamische Belastung
S 15,509 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 5,927 N/mm Federrate
Gewicht 47,9326 g Gewicht des Artikels
Fntol 17,92 N (+/-) Toleranz für statische Höchstkraft
Fndtol 17,72 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,6 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,12 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe M - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-295 Federstahl Ø 3,2 x 32 x 88,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-295 Federstahl Ø 3,2 x 32 x 88,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-295 Federstahl Ø 3,2 x 32 x 88,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-295 Federstahl Ø 3,2 x 32 x 88,5 mm

Kraft-Weg-Berechnung Druckfeder D-295

Anfrageformular Druckfeder D-295 Federstahl Ø 3,2 x 32 x 88,5 mm

Anfrageformular Druckfeder D-295

Ähnliche Druckfedern im Umfeld der Druckfeder D-295 Federstahl Ø 3,2 x 32 x 88,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-295 EN 10270-1 3,2 35,2 88,5 356,229 28,4 60,1 5,5 5,927 57,7 | 91,9 | 53,1 | 28,2
VD-295 1.4310 3,2 35,2 88,5 305,964 28,4 60,1 5,5 5,091 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-206A-21 34 103 0,09 EN 10270-1 6,029 36,28 66,72 45,4 | 82,4 | 49,4 | 4,5
D-207JA 35,5 74,5 0,375 EN 10270-1 23,124 12,82 61,68 45,0 | 76,7 | 52,0 | 6,3
D-234G 34 78,1 1,421 EN 10270-1 90,551 14,39 63,71 55,4 | 82,4 | 59,9 | 24,0
D-263E 38 86,6 1,486 EN 10270-1 105,023 15,93 70,67 83,5 | 86,7 | 74,9 | 88,9
D-268A-05 32 100 1,55 EN 10270-1 96,538 37,72 62,28 84,2 | 98,0 | 78,0 | 76,6
D-288Y 41 92 1,671 EN 10270-1 83,216 42,2 49,8 100,0 | 100,0 | 100,0 | 100,0
D-263W 42 91,7 1,845 EN 10270-1 136,149 17,9 73,8 82,8 | 93,5 | 64,3 | 90,6
D-236 27 88,5 1,897 EN 10270-1 125,184 22,5 66 58,3 | 79,7 | 63,1 | 32,0
D-264B 34,5 71,5 2,208 EN 10270-1 105,979 23,5 48 59,2 | 85,6 | 54,8 | 37,2
D-288K-12 33 100 2,842 EN 10270-1 187,134 34,15 65,85 83,1 | 93,4 | 84,8 | 71,2
D-264 34,5 71,5 3,47 EN 10270-1 182,514 18,9 52,6 71,2 | 85,6 | 69,4 | 58,5
D-288Z-12 37 87,1 3,817 EN 10270-1 228,162 27,33 59,77 66,2 | 95,0 | 59,9 | 43,8
D-298D 33 96 4,749 EN 10270-1 266,616 39,86 56,14 65,9 | 88,4 | 66,6 | 42,6
D-295 35,2 88,5 5,927 EN 10270-1 356,229 28,4 60,1 57,7 | 91,9 | 53,1 | 28,2
D-313G 40 92,8 6,451 EN 10270-1 392,101 32,02 60,78 56,9 | 93,3 | 51,6 | 25,9
D-313J-05 31,6 92 9,17 EN 10270-1 443,507 43,64 48,36 52,7 | 85,6 | 50,4 | 22,1
D-326A 36 92 9,364 EN 10270-1 405,777 48,66 43,34 53,1 | 87,6 | 53,8 | 17,8
D-313J-09 28,6 91,3 11,527 EN 10270-1 507,278 47,29 44,01 48,8 | 83,4 | 45,3 | 17,5
D-329B 35 76 12,506 EN 10270-1 433,681 41,32 34,68 68,6 | 88,4 | 69,9 | 47,4
D-326 36 79,5 14,471 EN 10270-1 653,91 34,31 45,19 65,0 | 89,2 | 64,8 | 41,0
D-332 29 89,5 19,637 EN 10270-1 826,859 47,39 42,11 43,3 | 81,0 | 38,5 | 10,3
D-339Q 32 97,7 21,144 EN 10270-1 830,558 58,42 39,28 55,5 | 84,2 | 54,1 | 28,0
D-356A 37 94 22,86 EN 10270-1 791,848 59,36 34,64 43,3 | 82,7 | 40,0 | 7,3
D-359A-03 34 88 32,634 EN 10270-1 1043,672 56,02 31,98 49,5 | 86,7 | 43,7 | 18,2
D-356 37 75 35,329 EN 10270-1 1168,001 41,94 33,06 46,9 | 81,3 | 42,8 | 16,8
D-362 30 87,5 47,941 EN 10270-1 1397,785 58,34 29,16 44,0 | 82,7 | 37,0 | 12,4
D-364R-05 39 89 52,507 EN 10270-1 1837,732 54 35 43,9 | 81,6 | 38,8 | 11,3
D-386A 38,3 85 65,301 EN 10270-1 1214,362 66,4 18,6 39,6 | 79,6 | 30,1 | 9,1
D-389A-20 37,8 85 78,992 EN 10270-1 2039,532 59,18 25,82 39,2 | 80,0 | 30,2 | 7,5
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202081; Druckfeder D-295

Ursprungsland: DE, German; Druckfeder D-295
